MAXA MI26A - Schema Elettrico; Wiring Diagram

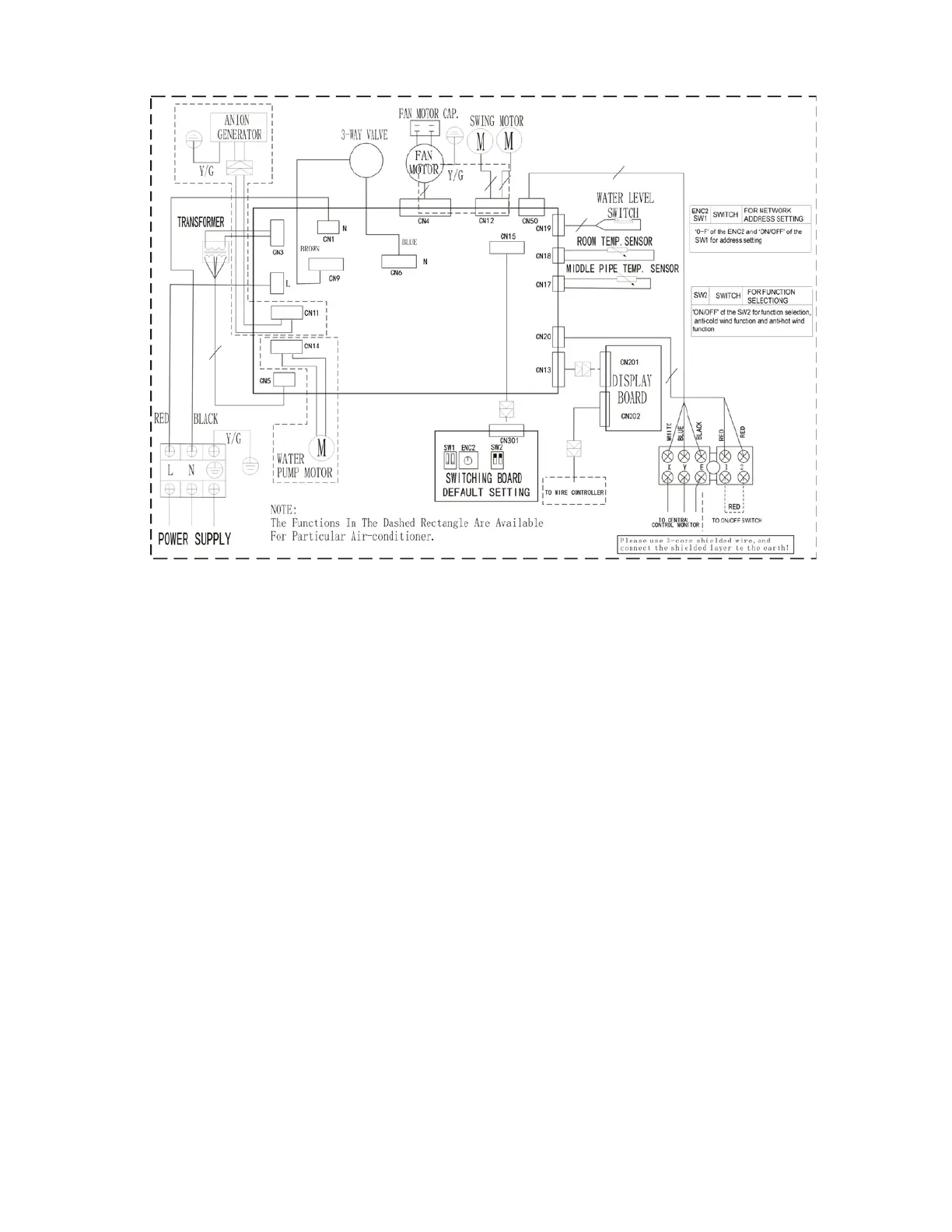

2. Schema elettrico / Wiring diagram
M
od.: MI26A, MI35A, MI42A
KEY / LEGENDA
- ROOM TEMP. SENSOR
- MIDDLE PIPE TEMP. SENSOR
- POWER SUPPLY
- SWING MOTOR
- FAN MOTOR
- RT: TEMPERATURE SENSOR
- WATER LIVEL SWITCH
- FAN MOTOR CAP.
- 3-WAY VALVE
- TRANSFORMER
- DISPLAY BOARD
- TO WIRE CONTROLLER
- TO ON/OFF SWITCH
- TO CENTRAL CONTROL MONITOR
- SWITCHING BOARD
- DEFAULT SETTING
- WATER PUMP MOTOR
- ANION GENERATOR
- RED
- BLACK
- BLUE
- Y/G: YELLOW GREEN
- WHITE
- CN: CONNECTORS ON BOARD
- L: LIVE
- N: NEUTRAL
- FOR NETWORK ADDRESS SETTING
‘0-F’ of the ENC2 and ‘ON/OFF’ of the SW1 for address setting
- FOR FUNCTION SELECTION
‘ON/OFF’ of the SW2 for function selection: anti-cold wind function and
anti-hot wind function
- Please use 3-core shielded wire, and connect the shielded layer to the
earth
-
NOTE: The functions in the dashed rectangle are available for
particular Air-conditioner
- SENSORE TEMP. INTERNA
- SENSORE TEMP. EVAPORATORE
- ALIMENTAZIONE
- MOTORE ALETTE
- MOTORE VENTILATORE
- SENSORE TEMP. INTERNA
- INTERRUTTORE LIVELLO ACQUA
- CONDENSATORE MOTORE VENTILATORE
- VALVOLA A 3 VIE
- TRASFORMATORE
- DISPLAY
- AL FILOCOMANDO
- ALL’INTERRUTTORE ON/OFF
- AL MONITOR DI CONTROLLO CENTRALE
- SCHEDA MICROINTERRUTTORI
- IMPOSTAZIONE DI DEFAULT
- MOTORE POMPA ACQUA
- GENERATORE DI ANIONI
- ROSSO
- NERO
- BLU
- GIALLO VERDE
- BIANCO
- CONNETTORI SU SCHEDA
- FASE
- NEUTRO
- PER IMPOSTAZIONE INDIRIZZAMENTO RETE CONDIZIONATORI.
‘0-F’ del mictrointerruttore ENC2 e ‘ON/OFF’ di SW1 per impostazione rete
- PER SELEZIONE FUNZIONE
‘ON/OFF’ di SW2 per selezione la funzione anti-aria fredda e funzione anti-aria calda.
- S
i prega di utilizzare un cavo schermato di 3-fili schermato e collegare la schermatura a
terra.
- NOTA: Le funzioni indicate nelle aree tratteggiate non sono disponibili su alcuni
condizionatori.
41
