8.5. Installazione unità interna
8.5.1 Luogo di installazione
L'unità non dovrebbe essere installata nei seguenti luoghi per evitare malfunzionamenti. Se ciò è impossibile, consultare il
rivenditore locale:
■ Dove vi è petrolato.
■ Dove l'aria è salmastra (vicino alle coste).
■ Dove vi sono gas caustici (p.e. sulfidi) nell'aria (p.e. vicino a fonti di calore).
■ Dove vi sono forti sbalzi di tensione.
■ Nelle cucine dove si utilizza gas.
■ Dove vi sono forti onde elettromagnetiche.
■ Dove vi sono materiali o gas infiammabili.
■ Dove vi è evaporazione di liquidi acidi o alcalini.
■ Dove vi sono altre situazioni particolari.
L'unità dovrebbe essere installata in un luogo che rispetti i seguenti requisiti:
■ Dove non vi siano ostacoli nelle entrate/uscite aria.
■ Dove vi sia un supporto stabile capace di reggere il peso dell'unità.
■ Dove vi sia spazio sufficiente per la manutenzione.
■ Dove gli spazi di rispetto siano rispettati.
■ Dove non vi siano interferenze elettromagnetiche.
■ Dove non vi siano fonti di calore, di vapore o gas infiammabili nelle vicinanze.

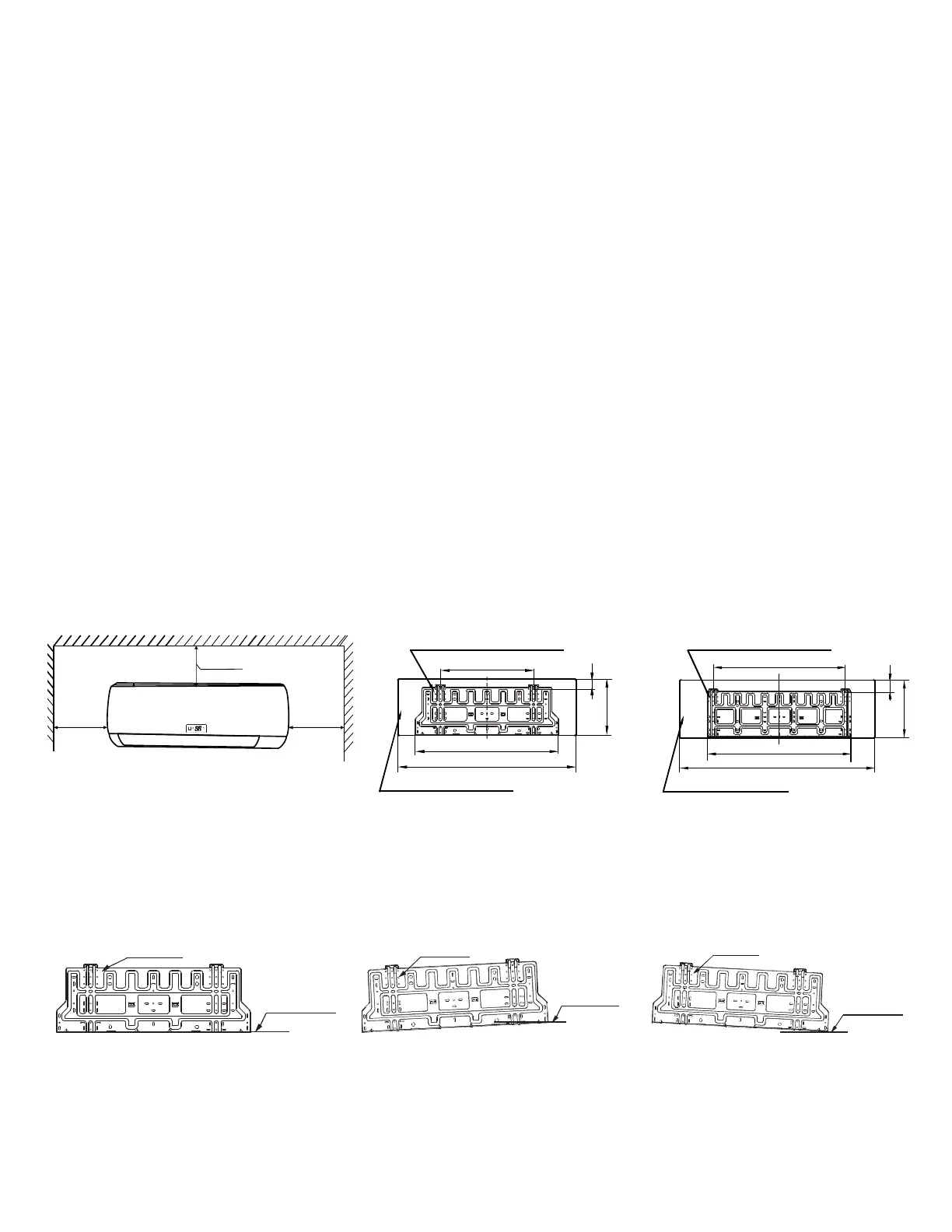

8.5.2 Sapzi di rispetto, dima installazione e foratura del muro
1) Spazi di rispetto
Mod. MI26A, MI35A
Mod. MI42A
>150mm
>150mm
>150mm
Dima installazione unità interna
462
57
290
915
712
Dimensioni unità interna
Dima installazione unità interna
Dimensioni unità interna
315
1070
794
730
65
2) Installazione dima
■ Installare la dima orrizontalmente sulla parete dove andrà l'unità.
In caso di mattoni, muri di cemento o similari, realizzare dei fori da Ø5mm e quindi inserire appositi tasselli per le viti di
fissaggio.
■ Fissare la dima.
Dima installazione
unità interna
Linea orrizontale
Dima installazione
unità interna
Linea orrizontale
Dima installazione
unità interna
Linea orrizontale
O (installazione corretta)
X (installazione scorretta)
X (installazione scorretta)
3) Realizzazione del foro
Determinare la posizione del foro del tubo usando l'apposita dima e quindi realizzare il foro 95mm) con una leggera
pendenza verso il basso.
■ Utilizzare sempre un tubo di collegamento nel caso di strutture in metallo o compensato.
16
