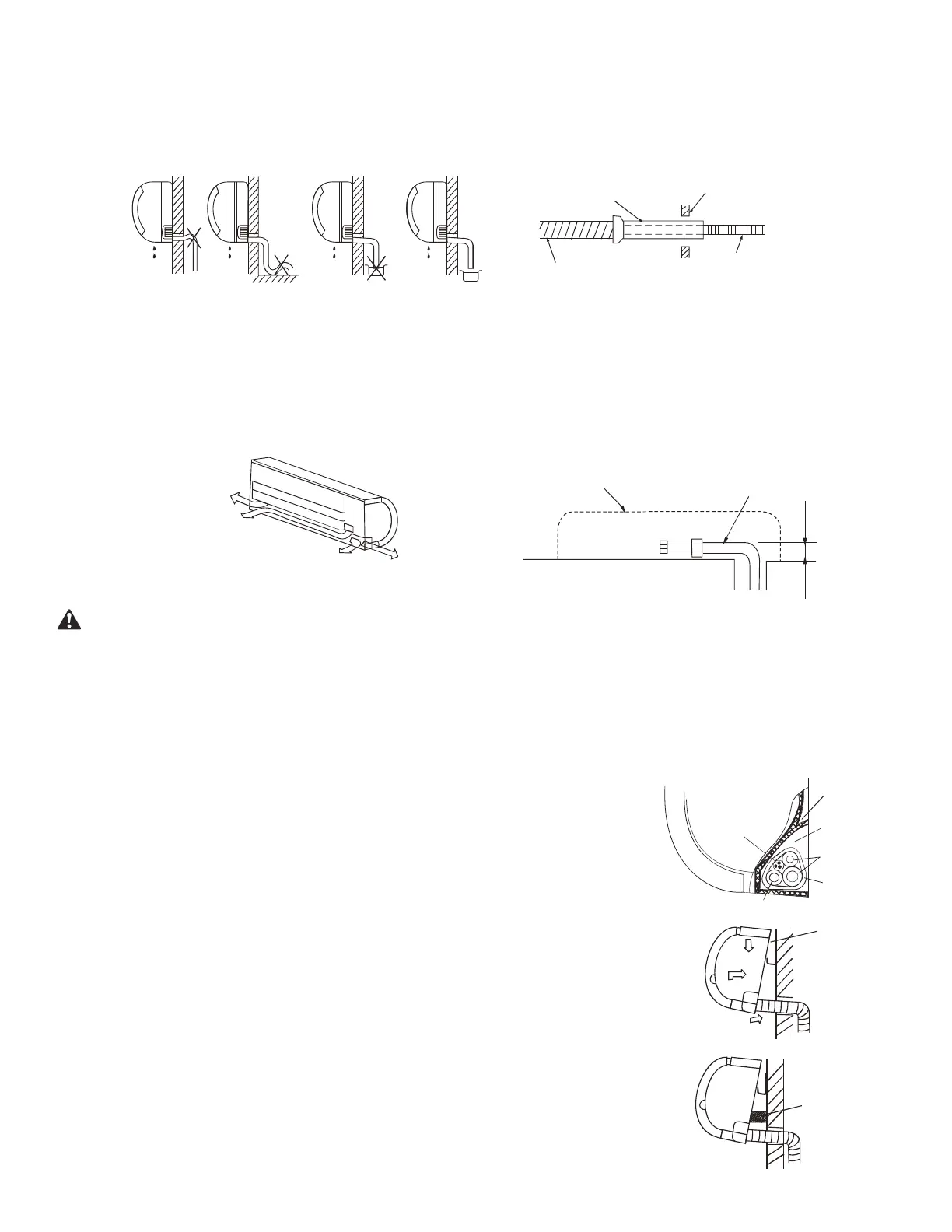

8.5.3 Installazione tubo di collegamento e drenaggio
1) Drenaggio
■ Fissare il tubo di drenaggio inclinato verso il basso (cfr. prima illustrazione a continuazione).
■ Quando si utilizzano estensioni per il tubo di drenaggio, isolare le parti di unione con una protezione adeguata (cfr.
seconda illustrazione a continuazione).
non curvare il tubo
non installare il
tubo nell'acqua
O
Protezione
Parete
Tubo di drenaggio
Estensione tubo drenaggio
2) Tubo di connessione
■ In riferimento al tubo sinistrorso/destrorso, installare lo stesso come illustrato a continuazione; fissare il tubo di
connessione ad un'altezza ≤ 43mm dalla parete.
■ Fissare le tubazioni di collegamento (cfr. paragrafo: INSTALLAZIONE TUBAZIONI DI ACQUA).
- Prevedere l'isolamento termico delle tubazioni di acqua dopo il collegamento.
Tubo di destra
Tubo di sinistra
Tubo posteriore
di destra
Tubo posteriore
di sinistra
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3
4
Profilo unità interna
Tubo connessione
AVVERTENZA
■ Installare dapprima l'unità interna e quindi quella esterna per poi procedere con le tubazioni di collegamento.
■ Fare attenzione a che le tubazioni non fuoriescano dal retro dell'unità.
■ Fare attenzione a che il tubo di drenaggio non sia allentato.
■ Isolare entrambe le tubazioni ausiliarie.
■ Fissare il tubo di drenaggio sotto la tubazione ausiliaria.
3) Fissaggio tubazioni
■ Avvolgere le tubazioni di connessione, il tubo di drenaggio ed i cavi di
collegamento con del nastro come illustrato a continuazione.
■ L'acqua di condensa dell'unità interna è raccolta nell'apposita vaschetta che deve
pertanto risultare libera da corpi estranei.
8.5.4 Installazione unità interna
■ Far passare le tubazioni attraverso il foro nella parete.
■ Posizionare il gancio nel retro dell'unità sul gancio fissato alla parete e muovere
l'unità verso destra e sinistra per assicurarsi che la stessa sia agganciata
correttamente.
■ Nel posizionare le tubazioni, utilizzare un'imbottitura/un distanziatore (da
rimuovere una volte completate le operazioni) tra la parete e l'unità interna: l'unità
resterà sollevata ed il lavoro sarà agevolato.
■ Spingere il bordo inferiore dell'unità contro il muro e muovere l'unità stessa per
assicurarsi della tenuta dell'installazione.
Cavo di collegamento
Tubo di drenaggio
Tubazioni di
collegamento
Spazio disponibile
per tubazioni
Vaschetta raccolta
acqua condensa
Nastro di fissaggio
UNITA' INTERNA
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
Gancio
Imbottitura /
distanziatore
