Läge och funktion för knappar vred och indikationslampor
Arrangemanget av knapparna i gurerna är endast vägledande och kan variera.
Termostatvred (GAS). Utför tre olika funktioner:
1.Tändningavpilotlåganochbrännaren.
2. Justering av temperaturen.
3.Avstängningavutrustningen
Piezoelektrisk knapp (GAS). Utför endast en funktion:
1.Omdentrycksinskapardenentändningsgnistapåpilotlågan.

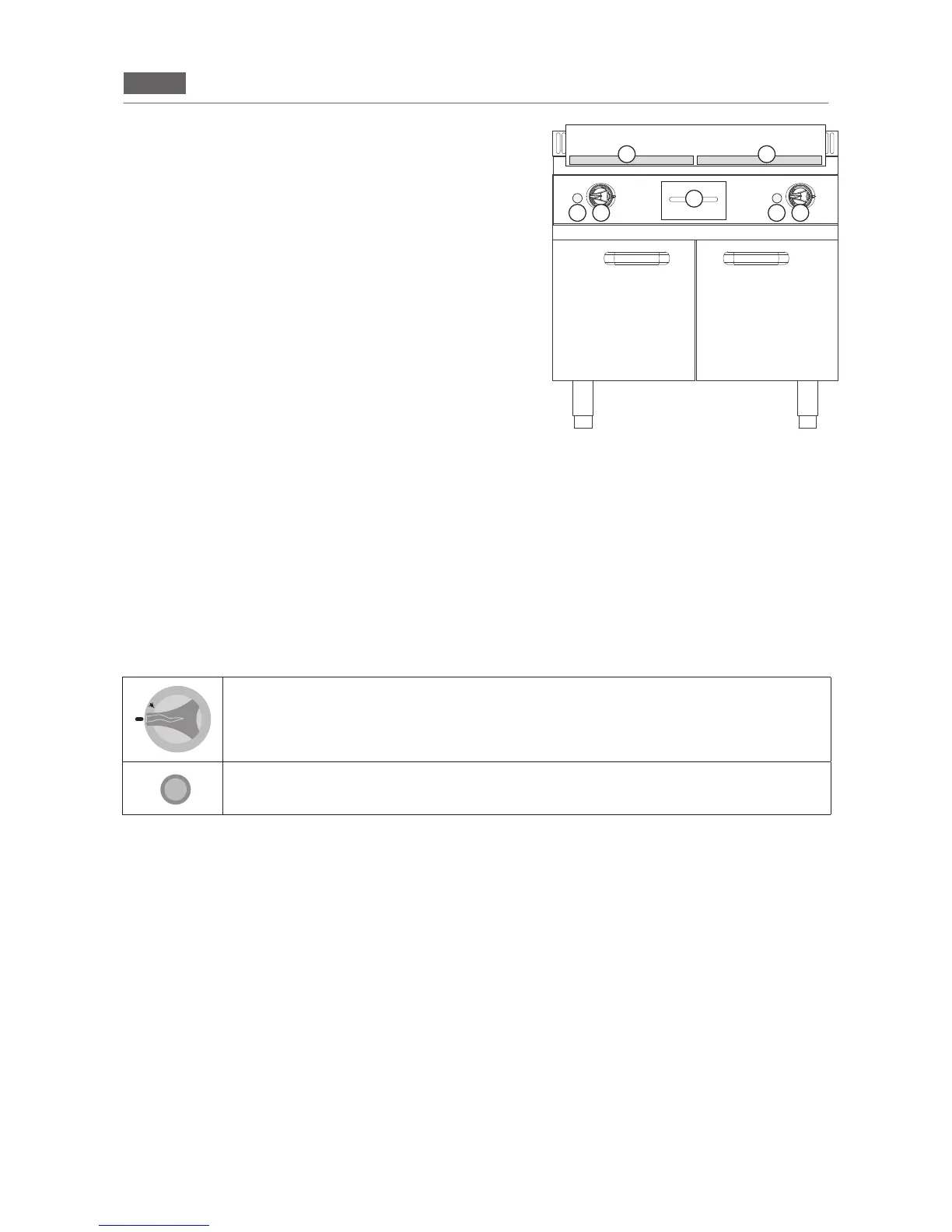

Placering av huvudkomponenter
Arrangemanget av gurerna är endast vägledande och kan variera.
1.Piezoelektriskknapp(Se tillvägagångssättochfunktionför
belysta knappar och vred).
2.Vredförpåslagning(Setillvägagångssättochfunktionförbe
-
lysta knappar och vred).
3. Kokplatta.
4. Behållare för uppsamling av oljor/fett för matlagning.
1
2
1
2
4
3 3
