Bedienung und Funktionen von Drehknöpfen, Tasten und Kontrolllampen
Die Anordnung der Tasten in den Abbildungen dient nur der Veranschaulichung und kann sich ändern.
Thermostat-Drehknopf (GAS). Hat drei verschiedene Funktionen:
1.ZündenderPilotammeunddesBrenners.
2. Regelung der Temperatur.
3.AbschaltendesGeräts
Piezoelektrische Zündtaste (GAS). Hat nur eine Funktion:
1.ErzeugtbeimDrückendenZündfunkenanderPilotamme.

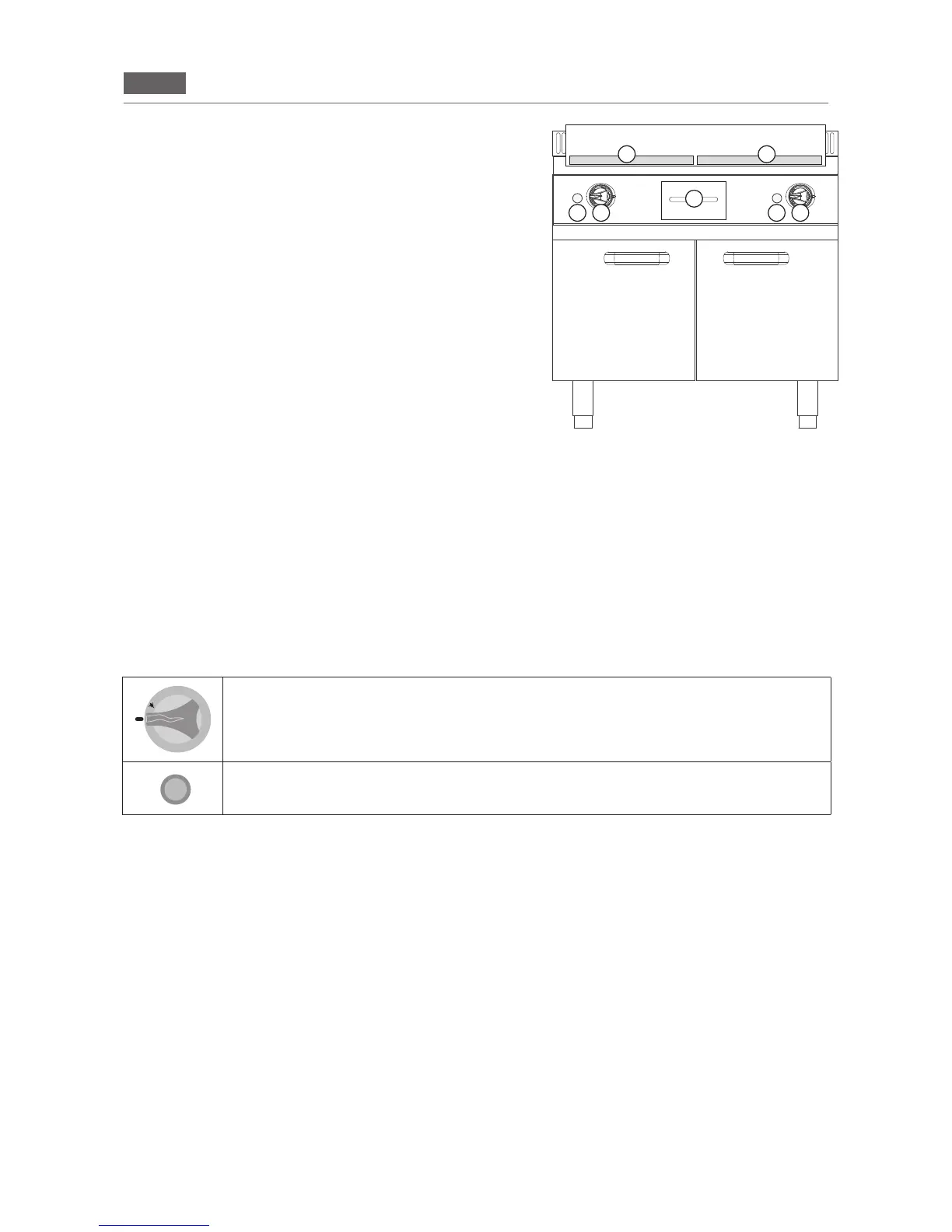

Anordnung der wichtigsten Bauteile
Die Anordnung der Abbildungen dient nur der Veranschaulichung und kann
sich ändern.
1. Piezoelektrische Zündtaste (siehe Bedienung und Funktio-
nen von Drehknöpfen, Tasten und Kontrolllampen).
2. Thermostat-Drehknopf (siehe Bedienung und Funktionen
von Drehknöpfen, Tasten und Kontrolllampen).
3. Grillplatte.
4.SammelbehälterfürBratfett/-öl.
1
2
1
2
4
3 3
