5
Planificación (continuación)

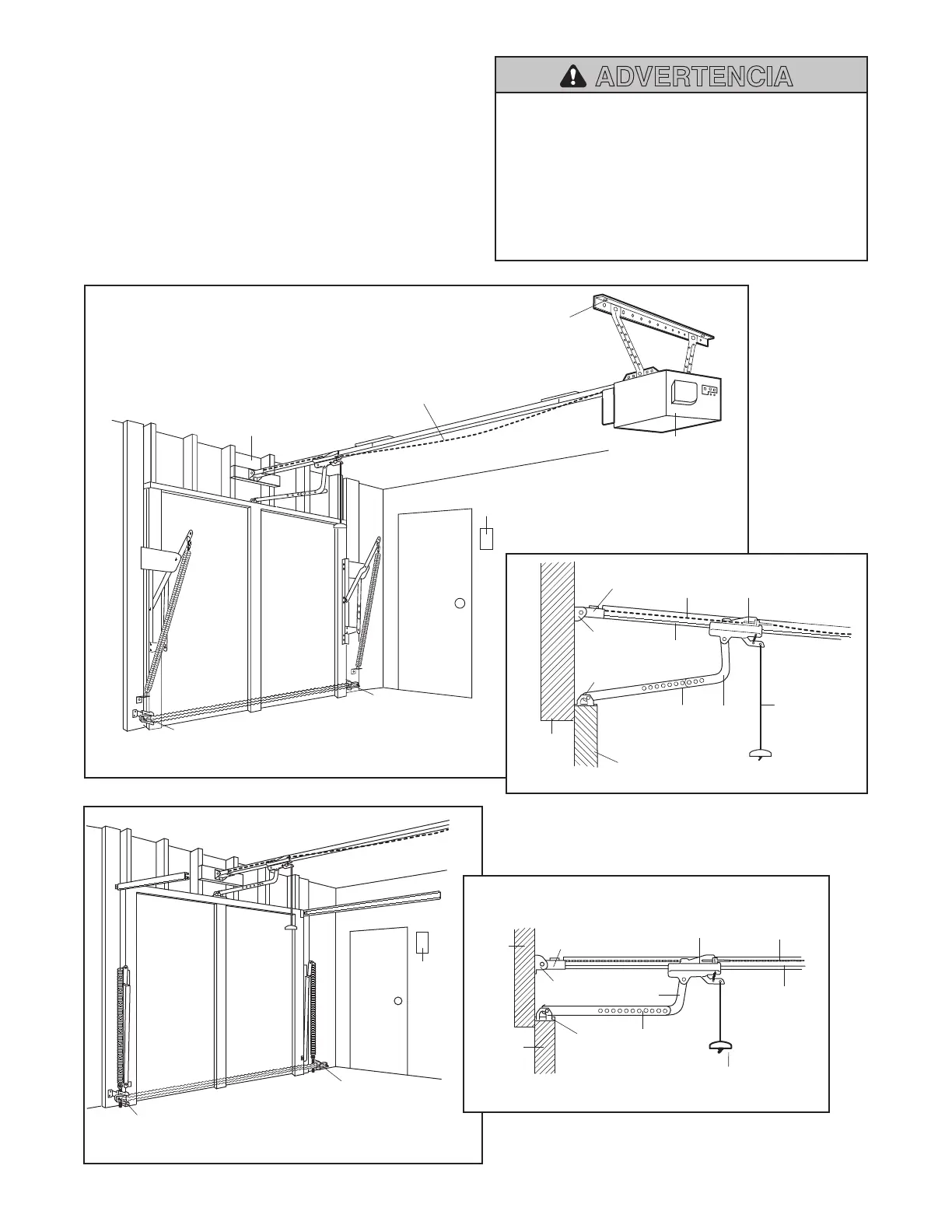

INSTALACIÓN EN PUERTAS DE UNA SOLA PIEZA
• Generalmente una puerta de una sola pieza no requiere
de refuerzos adicionales. Si usted tiene una puerta de
material liviano y quiere reforzarla, consulte la
información respecto a puertas seccionales, contenida
en Instalación, Paso 10.
• Dependiendo del diseño de su puerta, tal vez necesite
piezas o sujetadores adicionales para la ménsula de la
puerta (Paso 10).
Sin un sistema de reversa de seguridad que funcione
debidamente, al cerrar la puerta del garaje se corre el riesgo de
que las personas (y en particular los niños pequeños) sufran
LESIONES GRAVES o INCLUSO LA MUERTE.
• El espacio entre la base de la puerta del garaje y el piso NO
DEBE exceder 6 mm. De no ser así, el sistema de reversa de
seguridad NO va a funcionar debidamente.
• El piso o la puerta del garaje se DEBE reparar para eliminar
este espacio.
ADVERTENCIA
Detector de
seguridad de reversa
Es necesario ménsula de
soporte y accesorios de fijación.
Véase la página 18.
La holgura en la tensión
de la cadena es normal
cuando la puerta se encuentra cerrada.
Pared de
cabecera
TECHO TERMINADO
Puerta de
acceso
Control de puerta
montado en pared
Unidad del motor
Detector de
seguridad de reversa
La separación entre el piso y la puerta
no debe ser mayor de 6 mm (1/4 de pulg.).
PUERTA DE UNA SOLA
PIEZA SIN CARRIL
Brazo recto
de la puerta
Pared de
cabecera
Puerta del garaje
Ménsula
Ménsula del
cabezal
Carro
Cuerda y manija
de desenganche
de emergencia
Ménsula de la puerta
Brazo
curvo
de la
puerta
Riel
Cadena
POSICIÓN CERRADA
Puerta
de acceso
El espacio entre la base
de la puerta y el piso
no debe exceder 6 mm.
Detector de seguridad
de reversa
Ménsula
Soporte de
la puerta
Brazo
recto
Carro
Pared
cabecera
Riel
Puerta del
garaje
Cuerda y manija del
sistema de liberación
de emergencia
Cadena
Soporte de
cabecera
Brazo
curvo
Detector de seguridad
de reversa
Control
de puerta
montado
en pared
PUERTA DE UNA PIEZA CON CARRIL
POSICIÓN CERRADA
