Planificación
Identifique la altura y el tipo de puerta de garaje que tiene.
Revise el área de su garaje y observe si alguna de las
siguientes instalaciones corresponden a la suya. A veces
se requieren materiales adicionales, así que tal vez sea
conveniente tener esta hoja y las ilustraciones
correspondientes a la mano cuando inicie la instalación de
su abre-puertas.
Dependiendo de sus necesidades individuales, es posible
que en algunos casos vayan a necesitar materiales o
herramientas que no se incluyen con este producto.
• Instalación Paso 1 – Observe la pared o el cielo raso
justo arriba de la puerta del garaje. La ménsula del
cabezal debe de estar firmemente sujeta a los soportes
de la estructura.
• Instalación Paso 5 – Si el plafón o cielo raso de su
garaje tiene acabados, es posible que necesite una
ménsula de soporte y/o más pernos y perneria para la
instalación.
• ¿Hay otra puerta que dé acceso al garaje? Si no es así,
será necesario contar con el Desenganchador exterior
rápido, Modelo 1702E. Vea la página de Accesorios.
• Observe el punto donde la puerta hace contacto con el
piso. El espacio entre la base de la puerta y el piso no
debe exceder 6 mm. Si no es así, se corre el riesgo de
que el sistema de reversa de emergencia no funcione
correctamente. Vea Ajustes, Paso 3. Va a ser necesario
reparar ya sea el piso o la puerta.
INSTALACIÓN CON UNA PUERTA SECCIONAL
• Si tiene una puerta de aluminio, fibra de vidrio, o con
paneles de vidrio, va a necesitar refuerzos verticales y
horizontales de la puerta. (Instalación, Paso 10).
• El abre-puertas se debe instalar arriba del centro de la
puerta, pero si existe algún resorte de tensión o placa de
apoyo en el paso de la ménsula del cabezal, se puede
instalar hasta a 1.2 m a la derecha o a la izquierda del
centro de la puerta. Vea Instalación, Pasos 1 al 10.
Sensor del sistema
de reversa de seguridad
Se requiere ménsula de
soporte y tornillos o
sujetadores. Vea la página 18.
Pared delantera
CIELO RASO CON ACABADOS
Resorte de
torsión
Resorte de
extensión
O
Sensor del sistema
de reversa de seguridad
El espacio entre la base de
la puerta y el piso no debe de
exceder 6 mm (1/4 de pulg.).
Puerta de
acceso
Unidad de control de
la puerta,instalada
en la pared
Los refuerzos verticales y horizontales son
necesarios para las puertas de cochera de
materiales más livianos (fibra de vidrio, acero,
aluminio, o puertas con paneles de vidrio).
Vea la página 25, donde encontrará más detalles.
Unidad del motor
La holgura en la tensión
de la cadena es normal
cuando la puerta se encuentra cerrada.
Línea vertical del
centro de la puerta

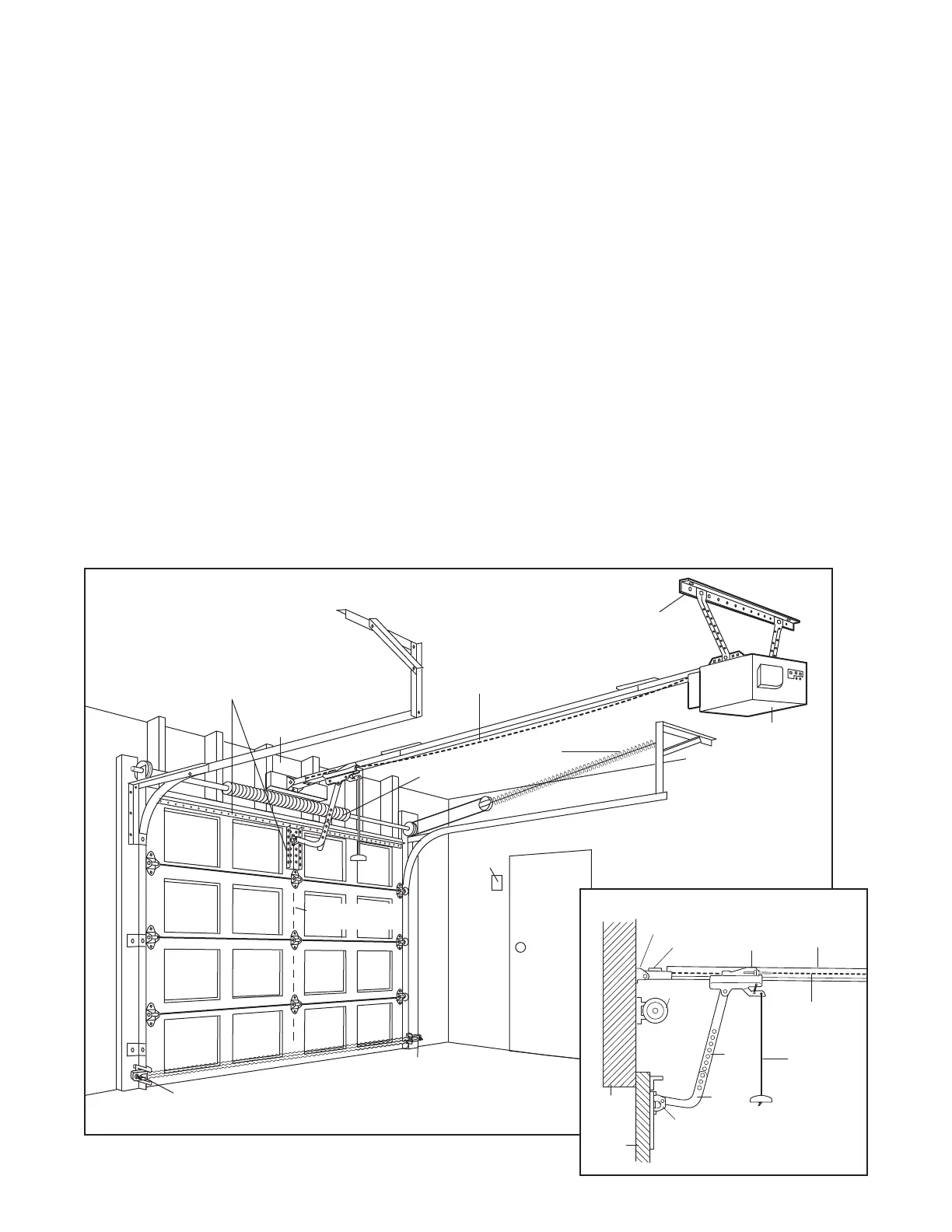

INSTALACIÓN EN UNA PUERTA SECCIONAL
Ménsula
Soporte de
cabecera
Carro
Brazo
recto
Puerta
del garaje
Brazo
curvo
Los
resortes
Pared de
cabecera
Cadena
Cuerda y manija
del sistema de
liberación
de emergencia
Riel “T”
EN POSICIÓN CERRADA
Soporte
de la puerta
