10
ENSAMBLADO PASO 3

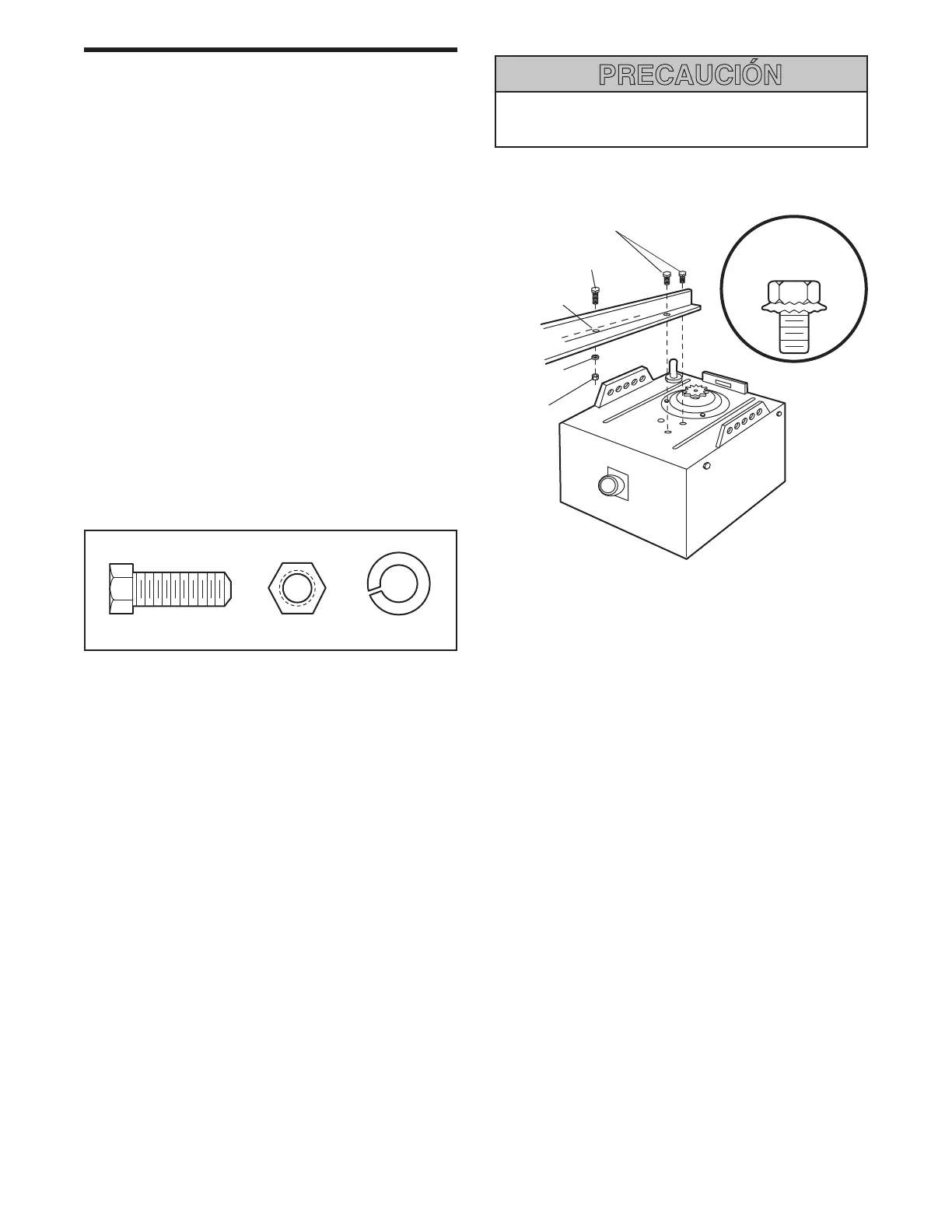

Fijar riel "T" al abre-puertas de garaje
1. Colocar el abre-puertas de garaje material de empaque
para proteger la cubierta. Por conveniencia, colocar un
soporte abajo de la ménsula.
2. Quitar los dos pernos con arandela 5/16"-18x1/2"
montados en la parte superior del motor.
3. Alinear los orificios de la sección posterior del riel T con
los orificios del cabezal del abre-puertas.
4. Fijar el riel con los dos (2) pernos previamente colocados
y ajustados firmemente. ¡Sólo se debe utilizar estos
pernos! Cualquier otro perno le causarán serios
daños al abre-puertas.
5. Insertar el perno hexagonal 5/16"-18x7/8" en el orificio
de la cubierta protectora en el riel T tal como se muestra.
Apretar fuertemente con una arandela 5/16" y una tuerca
de 5/16".
NOTA: Este perno evita que el carro se desplace
demasiado. Mantener una distancia de un mínimo de
25 mm entre el carro y este perno al ajustar los límites de
carrera (ver página 29).
Riel "T"
sección posterior
Orificio del tornillo
de protección de
la cubierta
Tuerca
5/16"-18
Arandela
5/16"
Perno con arandela
5/16"-18x1/2"
Perno hexagonal
5/16"-18x7/8"
USAR UNICAMENTE
ESTE TIPO
TAMAÑO DE PERNO
Tuerca
5/16 de pulg. -18
Arandela
Perno hexagonal
5/16 de pulg.-18x7/8 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Para evitar daños SERIOS al abre-puertas, SÓLO utilizar
pernos o sujetadoras montados en la parte superior del motor.
PRECAUCIÓN
