Merik Security+ 411M - Piezas de la Unidad del Motor

38
2
10
8
13
14
15
16
19
4
3
DN
UP
Cable
marrón
Contacto
(inferior)
LÍMITE DE CARRERA
Cable
gris
Cable
amarillo
Contacto
(superior)
Contacto central
del límite de carrera
Actuador
9
20
16
12
18
11
17
3
1
5
6
7

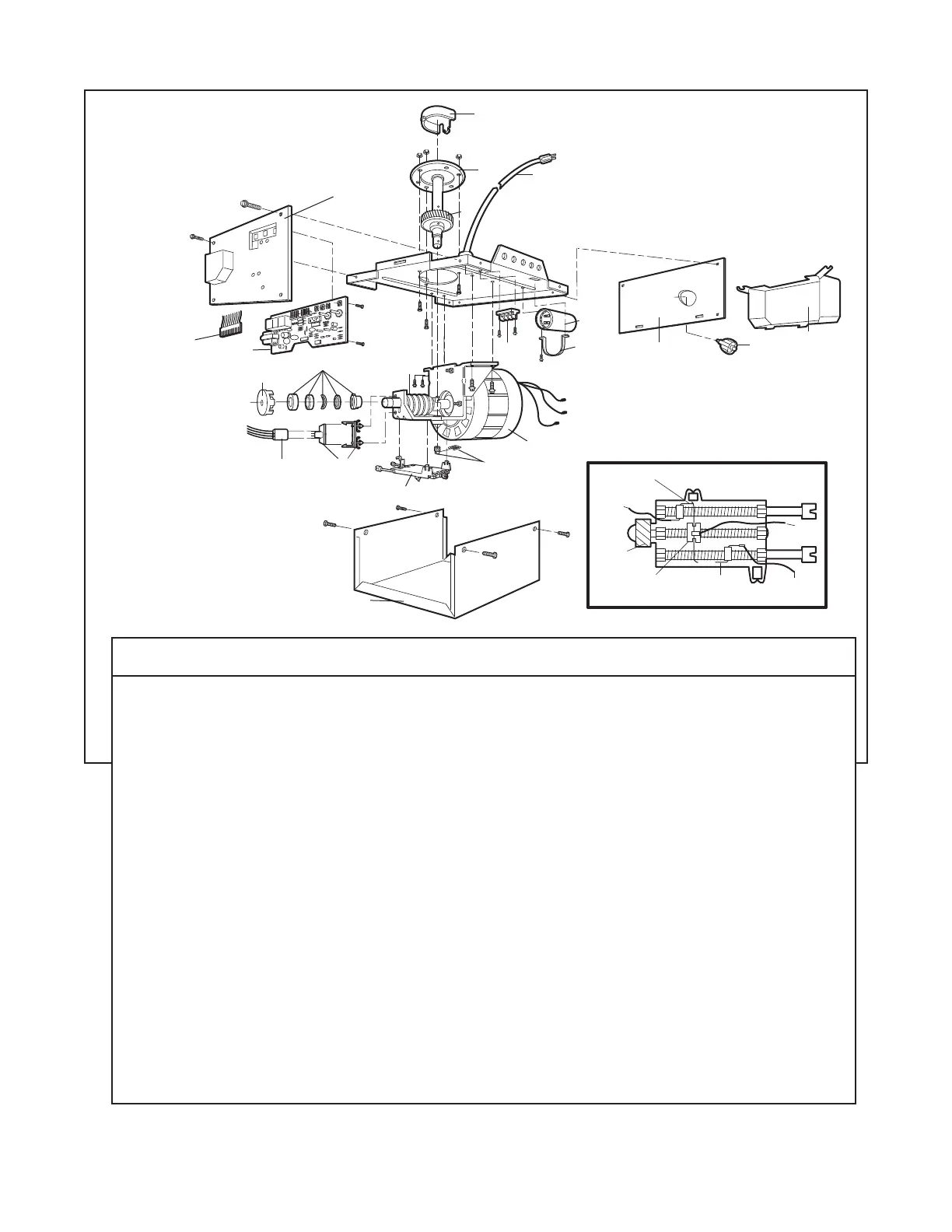

Piezas de la unidad del motor
CLAVE PARTE
NO. NO.
DESCRIPCIÓN
1 31D380 Cubierta del portacadena
2 41C4220A Conjunto de engranaje y
portacadena. Incluye:
Arandela de expansión,
arandela de empuje, anillo de
retén, placa y chumacera,
pernos de expansión (2),
engranaje transmisor,
engranaje sin-fin, engranaje
helicoidal con retén, grasa
3 41A2817 Conjunto de engranaje sin-fin
y transmisor con grasa y
pernos de expansión (2)
4 41B4245 Cordón eléctrico
5 143D100 Panel con etiquetas
6 175B88 Receptáculo de foco
7 108D36-2 Mica
8 30B532 Capacitor
9 12A373 Retén del capacitor
10 41A3150 Bloque terminal con tornillos
11 41D3058 Motor de repuesto y conjunto
de soporte universal. Incluye:
Motor, engranaje sin-fin,
soporte, ensamblado de
chumacera y sensor RPM.
REFER. PARTE
N° N° DESCRIPCIÓN
12 41A3583-12 Cubierta
13 41A2818 Engranaje helicoidal con
retén y grasa
14 41D3452 Conjunto de interruptor de
límite
15 41C4398A Sensor RPM con soporte
16 41C4246 Arnés de cables con enchufe
17 41A2826 Juego del soporte de motor
18 41A2822A Anillo exterior del interruptor
19 41A5021-1M-315 Ensamble del panel lógico
del receptor. Incluye: Tarjeta
lógica, panel con etiquetas y
portalámpara
20 41A5014-3 Panel trasero con etiquetas
No Mostrado
41A2825 Juego de pernería para el
ensamble del chasis (incluye
tornillos, no indicados con
número en la ilustración).
