INSTALACIÓN PASO 5
Cuelgue el abre-puertas
Se muestran dos instalaciónes representativas. Quizá su
instalación sea diferente. Las soportes colgantes se deben
colocar en ángulo (Figura 1) para lograr un soporte rígido.
En los techos acabados (Figura 2 y Figura 3), colocar un
soporte metá lico robusto sobre los soportes estructurales
antes de instalar el abre-puertas. Este soporte y los
accesorios no se incluyen con el abre-puertas.
1. Mida la distancia entre cada lado de la unidad del motor
y el soporte de la estructura.
2. Corte las dos partes de los soportes colgantes a la
medida adecuada.
3. Taladre los orificios de 5 mm en los soportes de la
estructura.
4. Sujete un extremo de cada soporte colgante al soporte
principal con tornillos tirafondo de 5/16"-18x1-7/8".
5. Sujete el abre-puertas a los soportes colgantes con
pernos hexagonales de 5/16"-18x7/8", y sus tuercas y
roldanas corespondientes.
6. Verifique que el abre-puertas esté centrado sobre la
puerta (o alineado con la ménsula del cabezal, si la
ménsula no está centrada sobre la puerta).
7. Quite el pedazo de madera de 38 mm. Haga funcionar
la puerta manualmente. Si la puerta golpea el riel, suba
la ménsula del cabezal.
8. Coloque grasa de riel en la parte superior y en
los lados de la superficie del riel donde se desliza el
carro.

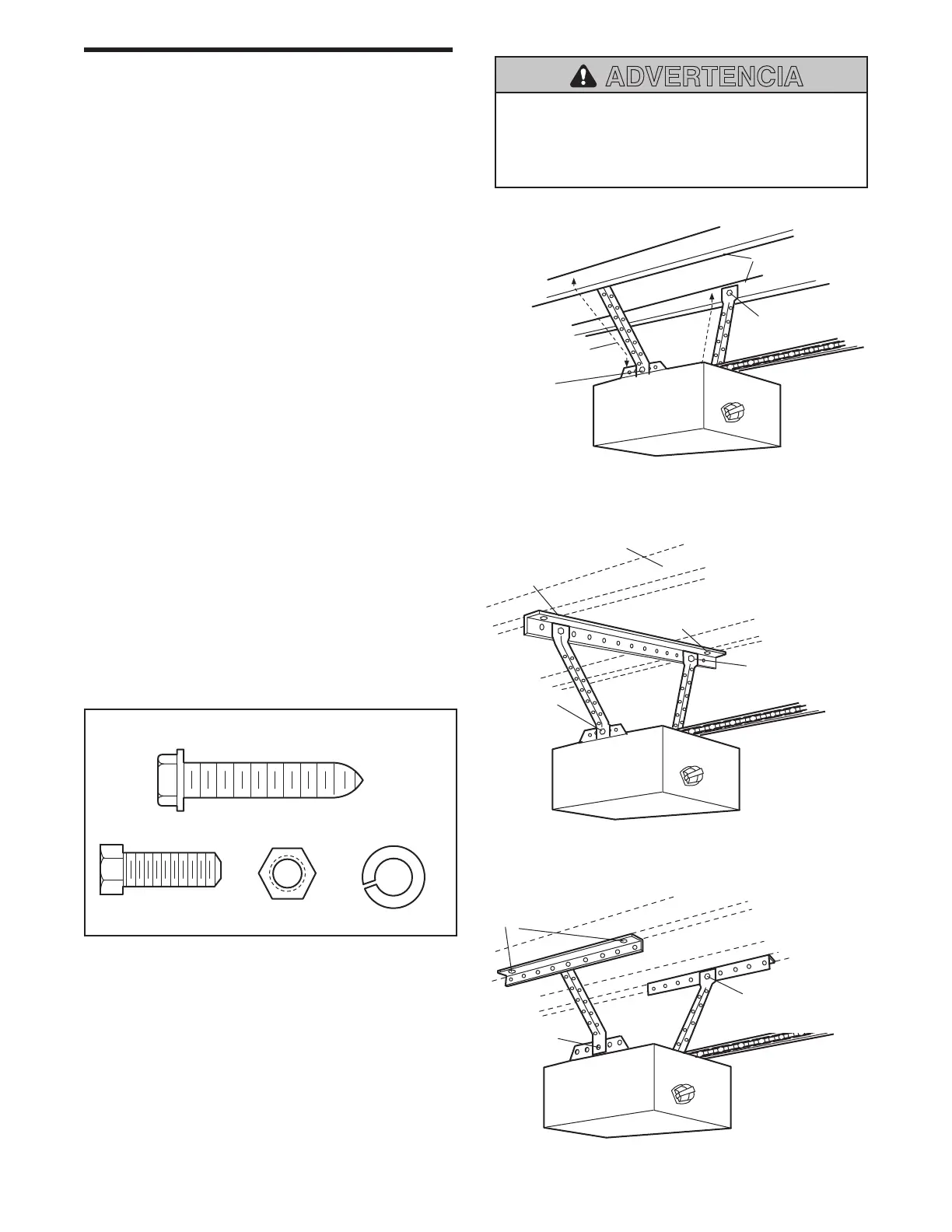

Figura 1
Figura 2
Figura 3
Para evitar la posibilidad de una LESIÓN GRAVE si se cae el
abre-puertas de garaje, sujételo FIRMEMENTE a los soportes
estructurales del garaje. Se DEBEN usar sujetadores para
concreto si alguno de los soportes se va a instalar en
mampostería.
ADVERTENCIA
Perno hexagonal
de 5/16"-18x7/8"
Tuerca de
5/16"-18
Arandela de 5/16"
Tornillo tirafondo de
5/16"-18x1-7/8"
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Llaves de caja de 13 mm
