23

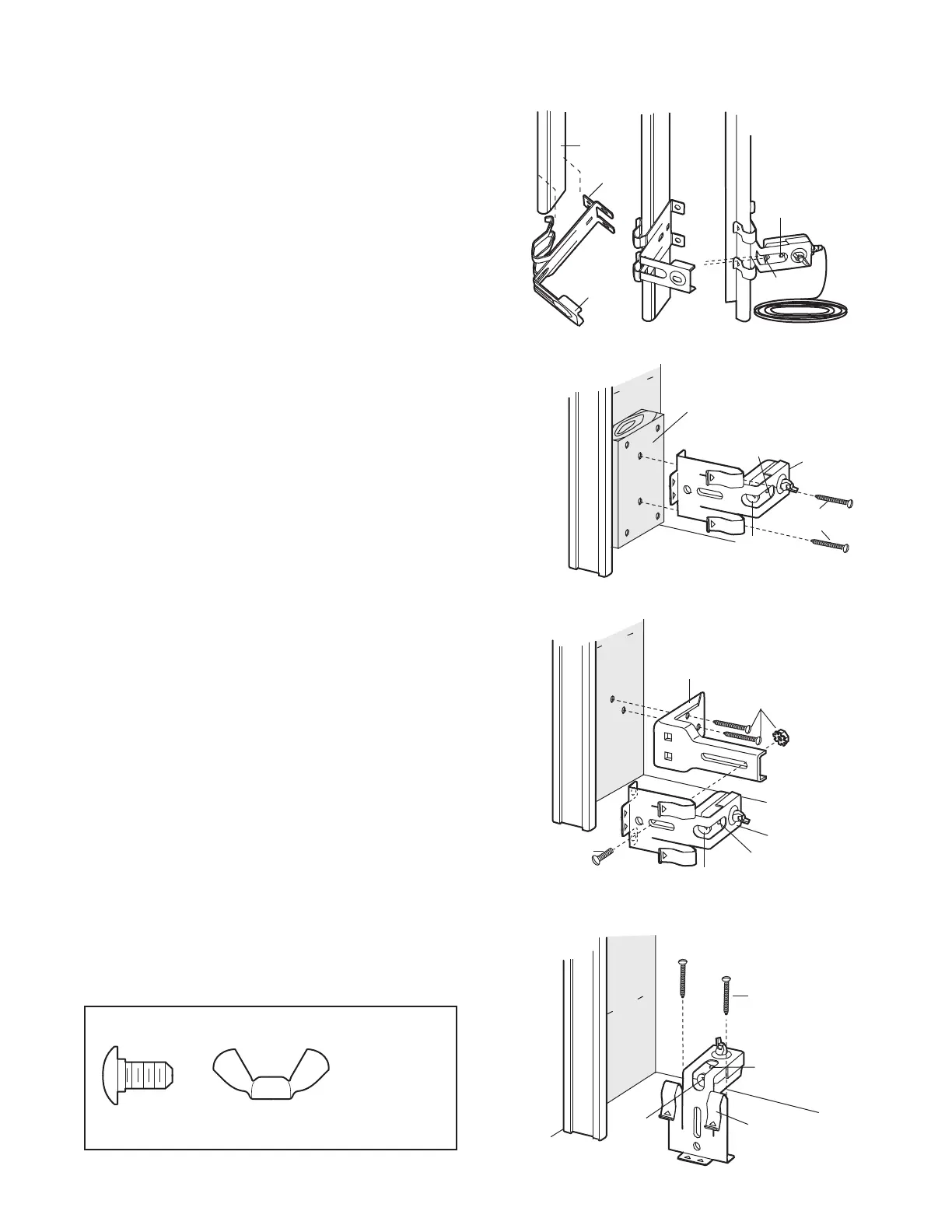

Instalación de la ménsulas
Asegúrese de que el abridor no esté conectado a la
corriente eléctrica. Instale y alinee las ménsulas de
manera que los sensores estén uno frente al otro en los
lados opuestos de la puerta, a una distancia máxima de 15
cm (6 pulg.) del piso. Instale las ménsulas de acuerdo con
una de las tres maneras siguientes.
Instalación en el carril de la puerta de la cochera
(recomendada):
• Deslice los brazos curvos sobre la orilla redondeada de
cada uno de los carriles de la puerta, con los brazos
curvos apuntando hacia la puerta. Colóquelos en su
posición contra el costado del carril. Debe de quedar
parejo, con el reborde pegado a la orilla posterior del
carril, como se ilustra en la Figura 1.
Si el carril de su puerta no soporta la ménsula firmemente,
se recomienda que la instale sobre la pared.
Instalación en la pared (Figura 2 y 3):
• Coloque la ménsula contra la pared con los brazos
curvos apuntando hacia la puerta. Cerciórese de que
haya suficiente espacio para que el rayo del sensor no
se tope con ninguna obstrucción.
• Si es necesario tener más profundidad, puede usar
ménsulas de extensión (vea Accesorios) o pedazos de
madera.
• Use los orificios de montaje de la ménsula para marcar
o taladrar (2) los dos orificios de 3/16 de pulg. de
diámetro a cada lado de la puerta a una distancia
máxima de 15 cm (6 pulg.) del piso.
• Sujete la ménsula a la pared con tornillos de cabeza
cuadrada o pijas (no se incluyen).
• Si está usando ménsulas de extensión o pedazos de
madera por la falta de espacio, asegúrese de que las
dos unidades queden a la misma distancia de la
superficie de montaje. Asimismo, asegúrese de que no
haya ninguna obstrucción.
Instalación en el piso (Figura 4):
• Use pedazos de madera o ménsulas de extensión (vea
Accesorios) para elevar las ménsulas de los sensores
de manera que las lentes queden a una distancia
máxima de 15 cm (6 pulg.) del piso.
• Cuidadosamente mida y instale las unidades derecha y
izquierda a la misma distancia con respecto a la pared.
Asegúrese de que no haya ninguna obstrucción.
• Sujete al piso las ménsulas para los sensores con los
sujetadores para el piso, como se muestra en
la ilustración.
Tuerca mariposa de
1/4 de pulg.-20
Grapas con aislamiento
(No mostrado)
Perno de coche de
1/4-20x1/2 de pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO NORMAL
MONTAJE DE GUÍA DE PUERTA (LADO DERECHO)
Luz Indicadora
Elemento
óptico
Pestaña
Guía de
puerta
MONTAJE EN PISO (LADO DERECHO)
MONTAJE PARED (LADO DERECHO)
Luz indicadora
Elemento
óptico
Ménsula de extensión
(Véase la sección Accesorios)
(Suministrado con
ménsula de
extensión)
(Suministrado con
ménsula de extensión)
MONTAJE PARED (LADO DERECHO)
Fijar con tarugos
para concreto
(No incluidos)
Luz indicadora
Parte
interna
del garaje
Luz indicadora
Elemento
óptico
Tirafondos
(No incluida)
Fije el pedazo de madera a la pared,
con tirafondos (No incluidos)
Parte
interna
del garaje
Parte
interna
del garaje
Elemento
óptico
Ménsulas
para sensor
de seguridad
de reversa
Ménsulas
para sensor
de seguridad
de reversa
Ménsulas
para sensor
de seguridad
de reversa
Ménsulas
para sensor
de seguridad
de reversa
Figura 4
Figura 3
Figura 2
Figura 1
