MD 9273 Leakage Clamp Beschreibung der Prüffunktionen
48
3 Beschreibung der Prüffunktionen
Die Hauptprüffunktionen der Ableitstromzangen, die über die Position des Drehschalters auszuwählen sind,
sind:
• Stromprüfmessung – Position mA, A
• Spannungsprüfmessung - Position V
• Leistungsprüfmessung - Position W
• In der -Position des Drehschalters werden die Stromzangen über das verbundene Gerät gesteuert.
Neben der Hauptprüffunktion, kann die Unterfunktionsprüfung mittels der Tastaturtasten ausgewählt werden.
Siehe Kapitel Flussdiagramme der Unterfunktionsauswahl für weitere Einzelheiten.

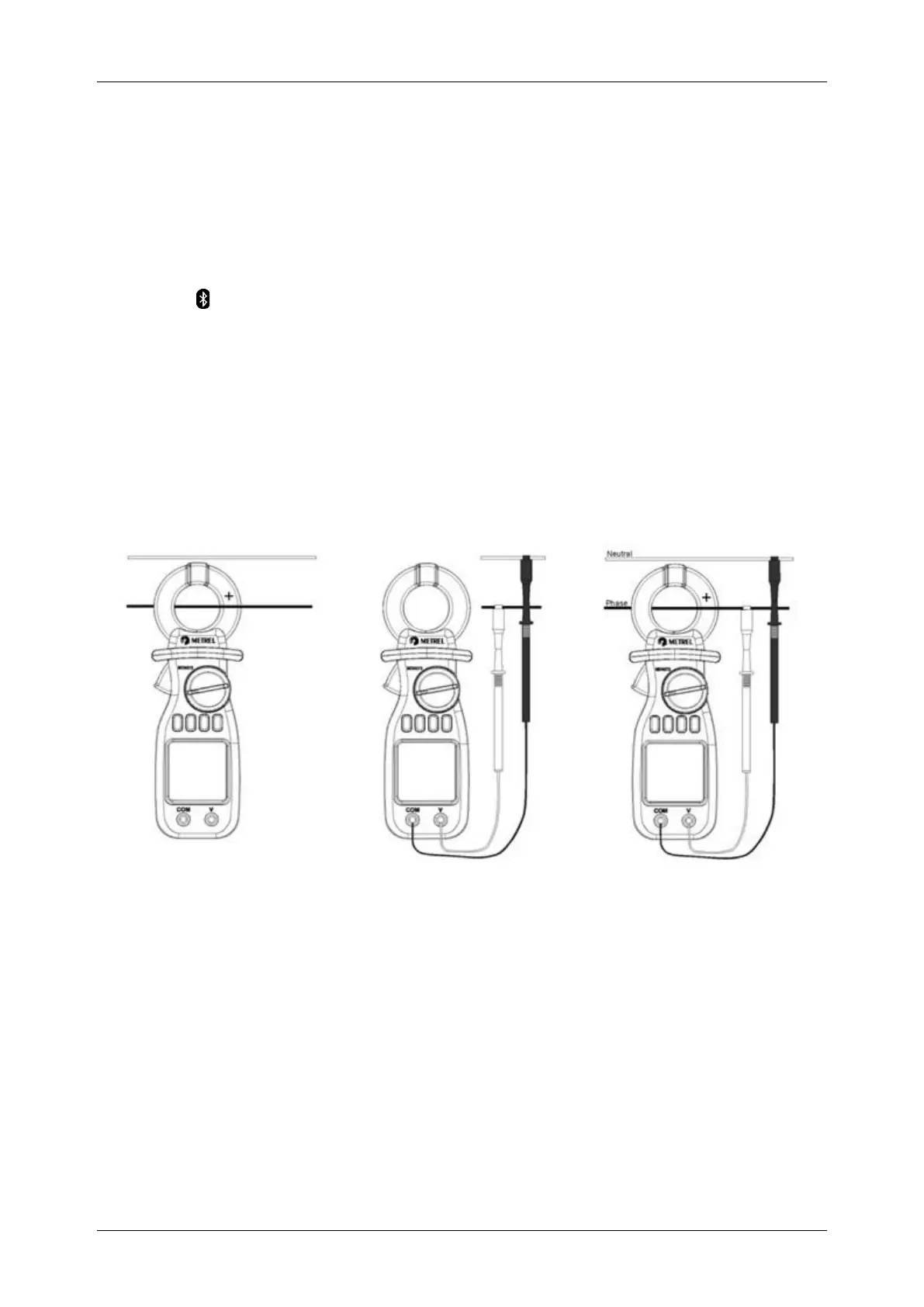

3.1 Anschlussbilder für die Hauptprüffunktion
Geeignete Anschlussbilder für die Klemmbacken und Prüfleitungen für jede gewählte Hauptfunktion sind in
der Abbildung 3.1: Anschlussbilder für die Prüffunktion unten dargestellt.
mA, A – Stromprüfung
V – Spannungsprüfung
W – Leistungsprüfung
Abbildung 3.1: Anschlussbilder für die Prüffunktion
