3.2 Flussdiagramme der Unterfunktionsauswahl

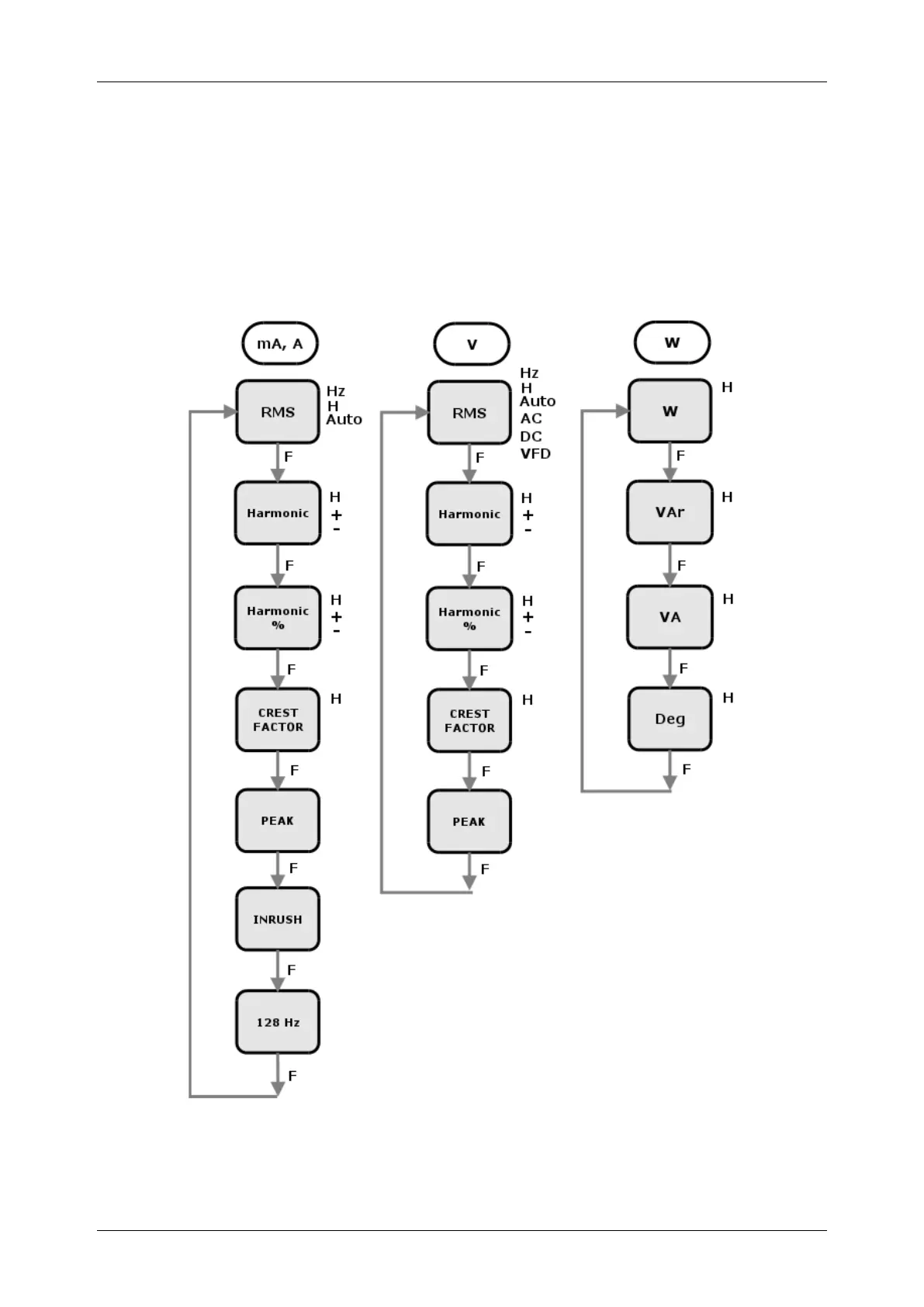

Abbildung 3.2: Flussdiagramme der Unterfunktionsauswahl zeigt ein Flussdiagramm der Tastaturnavigation
durch die verschiedenen Messunterfunktionen für jede der drei mit dem Drehschalter gewählten
Hauptfunktionen.
Unterfunktionen, die durch Quadrate dargestellt sind, werden durch das sequentielle Drücken der Taste F
ausgewählt und können weiter definiert werden, indem man die mit Text markierten Tasten neben den
Quadraten drückt.
Abbildung 3.2: Flussdiagramme der Unterfunktionsauswahl
