MD 9273 Leakage Clamp hn – Prüfung der Spannungsharmonischen
73
Messverfahren
• Schließen Sie die MD 9273 an den Prüfling an und stellen Sie den Bluetooth
®
-Modus ein.
• Geben Sie die Funktion Strom ein und warten Sie auf das aktive Bluetooth
®
-
Kommunikationssymbol.
• Stellen Sie den Prüfparameter ein
• Stellen Sie den Wertbereich Y in der Tabelle innerhalb der zu erwartenden Werte ein (optional
könnte dies später eingestellt werden).
• Starten Sie die Prüfung.
• Initiieren Sie das eingestellte Schwellenwertereignis oder lösen Sie die Prüfaufzeichnung manuell
aus.
• Speichern Sie die Ergebnisse (optional) nachdem die Prüfung beendet ist. Die aufgezeichnten
Tabellen werden am Bildschirm angezeigt.

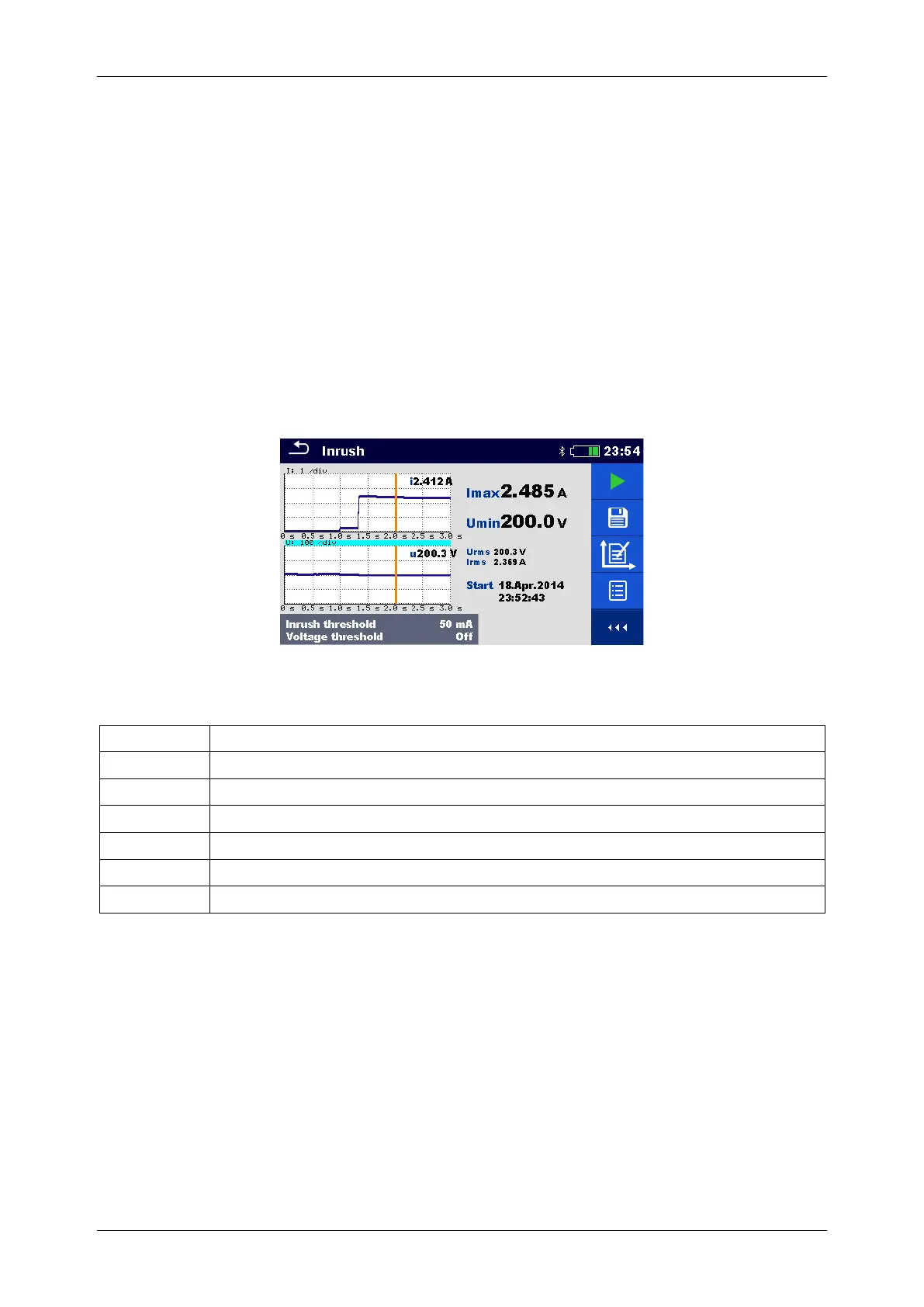

Abbildung E.11: Ergebnisse der Einschaltstromprüfung
Prüfergebnisse / Teilergebnisse
I
Einschaltstromtabelle mit Wert an der roten vertikalen Linie*.
U
Kreislaufspannungstabelle mit Wert an der roten vertikalen Linie*.
Imax
Höchstwert für den Einschaltstrom.
Umin
Mindestwert für den Kreisspannungseinbruch.
Urms
Kreiswirksame Spannung – Beharrungszustand.
Irms
Stromwirksame Spannung – Beharrungszustand.
Start
Startzeit für die Einschaltstromprüfung am Hauptgerät.
* tippen Sie auf den Tabellenbereich oder ziehen Sie die rote vertikale Linie, um den Tabellenwert
zur gewählten Zeit darzustellen.
Anhang F h
n
– Prüfung der
Spannungsharmonischen
Die Harmonischen (1 bis 19) werden gemessen und in der Tabelle als absolute Größe des Signals oder als
Prozent der Grundfrequenzamplitude angezeigt (die 1. Harmonische h1). Die Anzeige für die absolute Größe
oder den Prozentwert wird durch die Parametereinstellung gewählt.
