MD 9273 Leakage Clamp hn – Prüfung der Stromharmonischen
75
U:h5 [%]
Relative Spannung der 5. Harmonischen*.
U:h5 [V]
Absolute Spannung der 5. Harmonischen*.
*Tippen Sie auf die Tabelle bei der gewählten Harmonischen, um ihren Wert anzuzeigen
Anhang G h
n
– Prüfung der Stromharmonischen
Die Harmonischen (1 bis 19) werden gemessen und in der Tabelle als absolute Größe des Signals oder als
Prozent der Grundfrequenzamplitude angezeigt (die 1. Harmonische h1). Die Anzeige für die absolute Größe
oder den Prozentwert wird durch die Parametereinstellung gewählt.

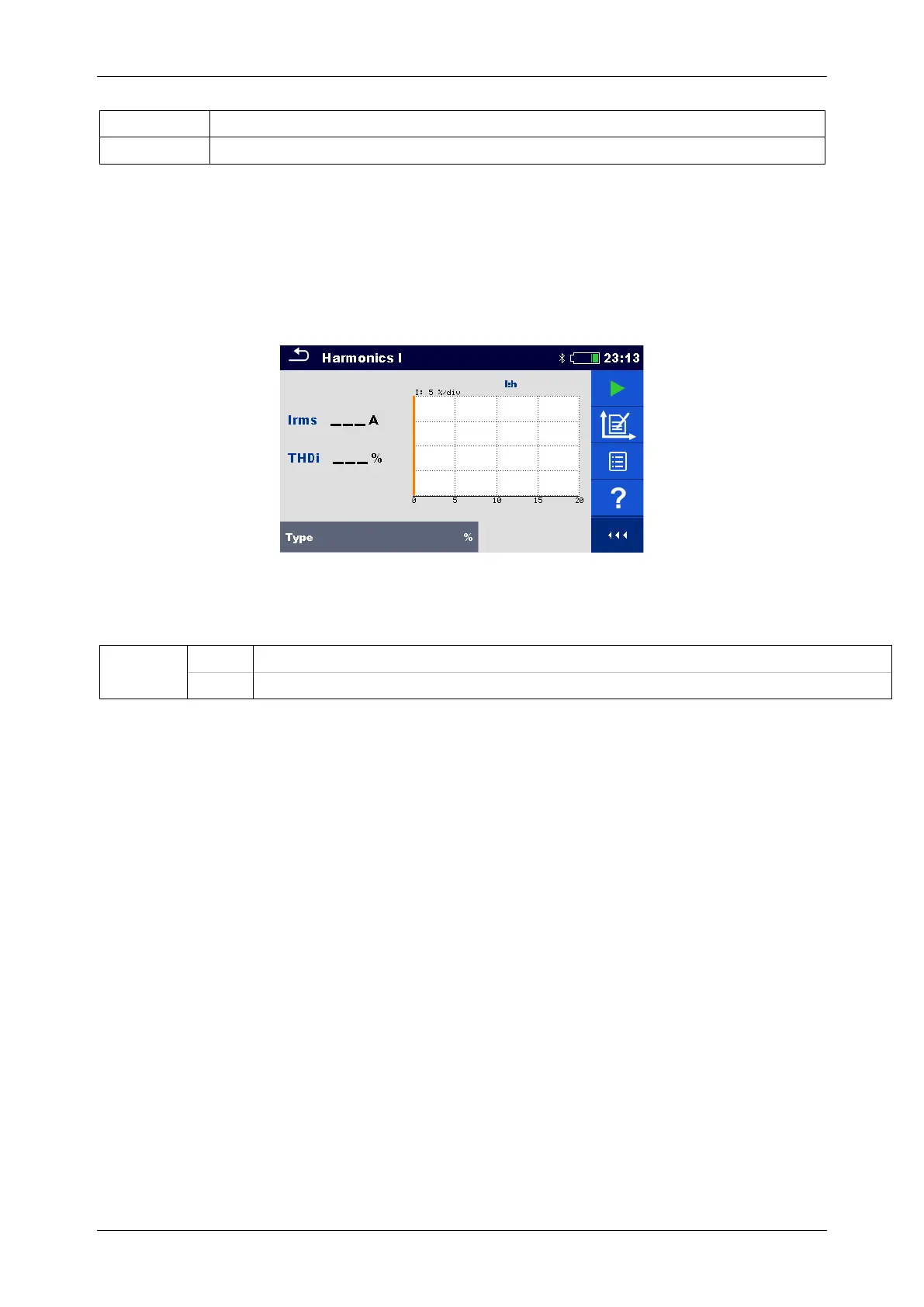

Abbildung G.14: Menü Prüfung der Harmonischen I
Messparameter
Typ
%
Harmonische und Verzerrung werden als relativer Wert angezeigt
A
Harmonische und Verzerrung werden als absoluter Wert angezeigt
Anschlussplan
Verwenden Sie den Anschlussplan für die Stromprüfung aus dem MD 9273 Handbuch.
Messverfahren
 Schließen Sie die MD 9273 an den Prüfling an und stellen Sie den Bluetooth®-Modus ein.
 Geben Sie die Funktion Harmonische I ein und warten Sie auf die aktive Bluetooth®-Kommunikation.
 Stellen Sie den Typ Parameter zur Anzeige der Werte der Harmonischen ein.
 Stellen Sie den Wertbereich Y in der Tabelle innerhalb der zu erwartenden Werte ein (optional
könnte dies später eingestellt werden).
 Starten Sie die Durchlaufmessung.
 Stoppen Sie die Messung.
