Service manual for Dryer Machine Midea America Company
-------------------------------------------------------------------------------------------------------------------------------------------------------
27

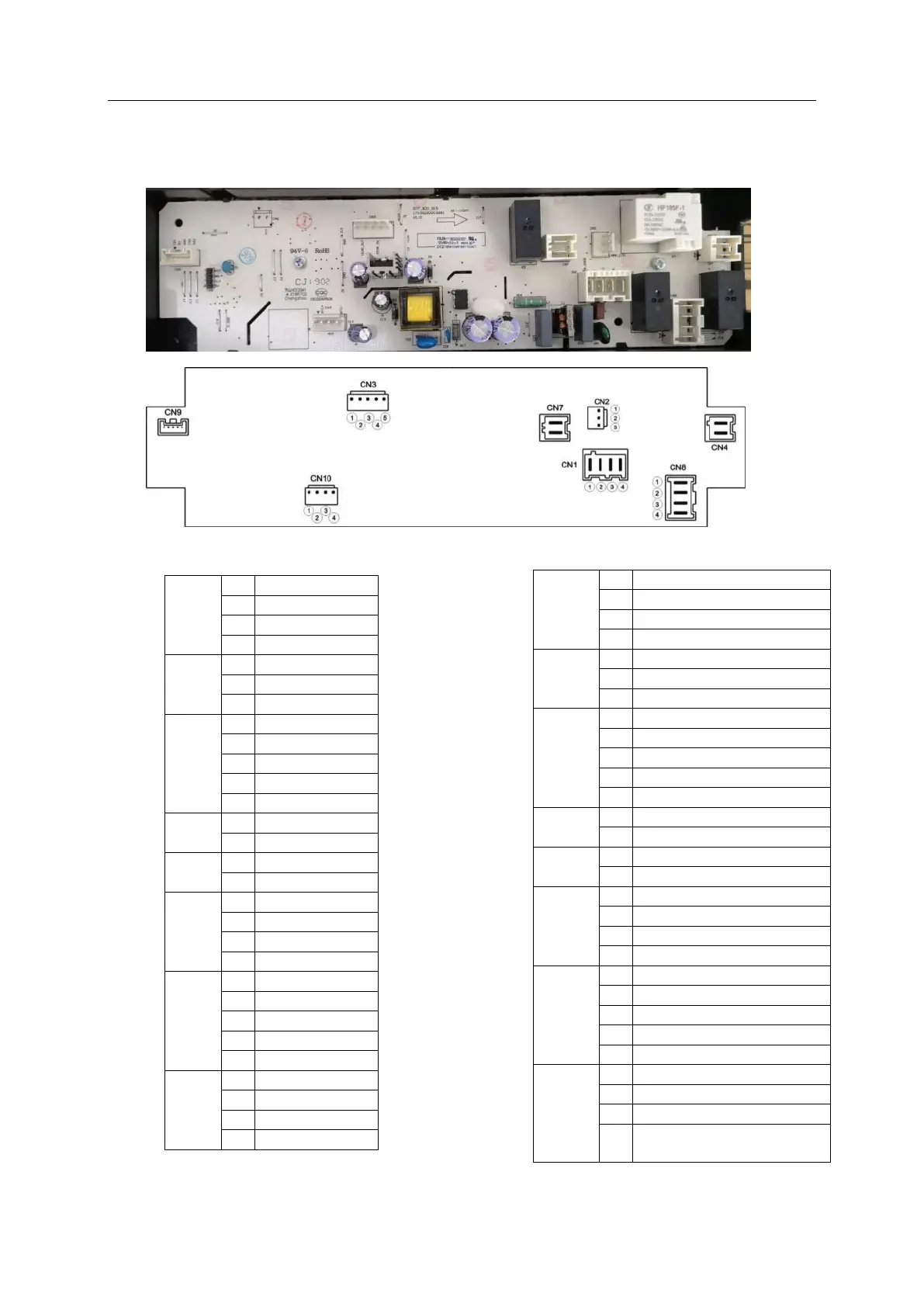

4.4 Wiring diagram and terminals
ELECTRIC MODEL
CN1
DOOR SWITCH
L
/
N
CN2
/
/
/
CN3
TEMP_OUT
TEMP_OUT
TEMP_IN
TEMP_IN
/
CN4
MOTOR
MOTOR
CN7
HEATER 1
HEATER 1
CN8
HEATER 2
/
/
HEATER 2
CN9
12V
5V
GND
TXD
RXD
CN10
HUM-
HUM-
/
HUM+
GAS MODEL
CN1
DOOR SWITCH
L
/
N
CN2
/
/
/
CN3
TEMP_OUT
TEMP_OUT
TEMP_IN
TEMP_IN
/
CN4
MOTOR
MOTOR
CN7
GAS HEATER
GAS HEATER
CN8
/
/
/
/
CN9
12V
5V
GND
TXD
RXD
CN10
HUM-
HUM-
/
HUM+
