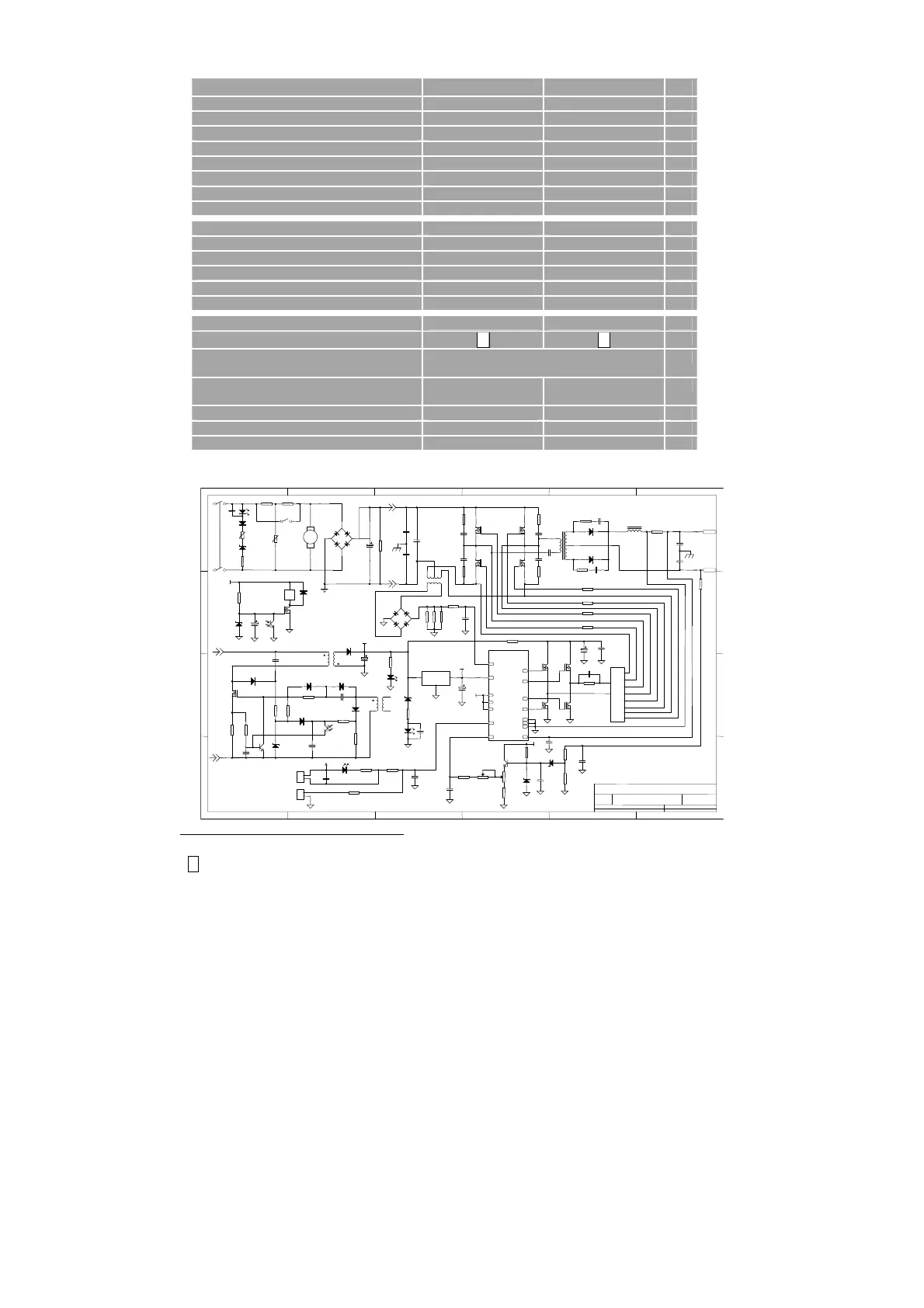

TEKNISKE DATA
Type DELTA 140E DELTA 160E
Netspænding 1x230 V ± 10% 1x230 V ± 10% V
Sikring 16 20 A
Netstrøm, effektiv 16,0 20,1 A
Netstrøm, max. 30,0 35,0 A
Effekt, 100% 3,5 4,6 kVA
Effekt, max. 6,9 8,1 kVA
Effekt, tomgang <35 <35 W
Virkningsgrad 0,85 0,85
Strømområde DC 10 – 140 20 – 160 A
Intermittens, 100% 40 (20) °C 90 (120) 100 (120) A
Intermittens, 60% 40 (20) °C 120 (140) 120 (150) A
Intermittens, 40 (60)% 40 (20) °C 140 A
Intermittens, 30 (35)% 40 (20) °C 160 A
Tomgangsspænding 55 – 60 55 – 60 V
1
Beskyttelsesklasse
IP23 IP23
2
Anvendelsesklasse
S S
Normer EN/IEC60974-1
EN/IEC60974-10 (Class A)
Forlængerkabel min. 2,5 mm²,
max. 30 m
min. 2,5 mm²,
max. 30 m
Elektrodediameter 1,6 – 3,25 1,6 – 3,25 mm
Dimensioner, HxBxL 230 x 150 x 370 230 x 150 x 370 mm
Vægt 7,0 7,0 kg
Kredsløbsdiagram
1 2 3 4 5 6
A
B
C
D D
C
B
A
Title
Number Revision
Size
B
Date: 19Feb-2007 Sheet of
File: Drawn By:
1
2
3
4
P1
P2
EI-25
P1
P2
GN
D
2
VOU T
3
VINT
1
LM7812
A
-
+
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
1
2
3
4
10K
+12V
10K
RED
+24V
+12V
1
2
XH-02
+24V
1
2
VH- 02
+24V
OUT+
OUT-
B-XQDB
+24V
SW1
SW1
PK-02-A0
DELTA 130E/160E
GREEN
1
Maskinen må anvendes udendørs, idet den opfylder kravene til beskyttelsesklasse IP23.
2
S
Maskiner opfylder de krav der stilles under anvendelse i områder med forøget risiko for elektrisk chok
