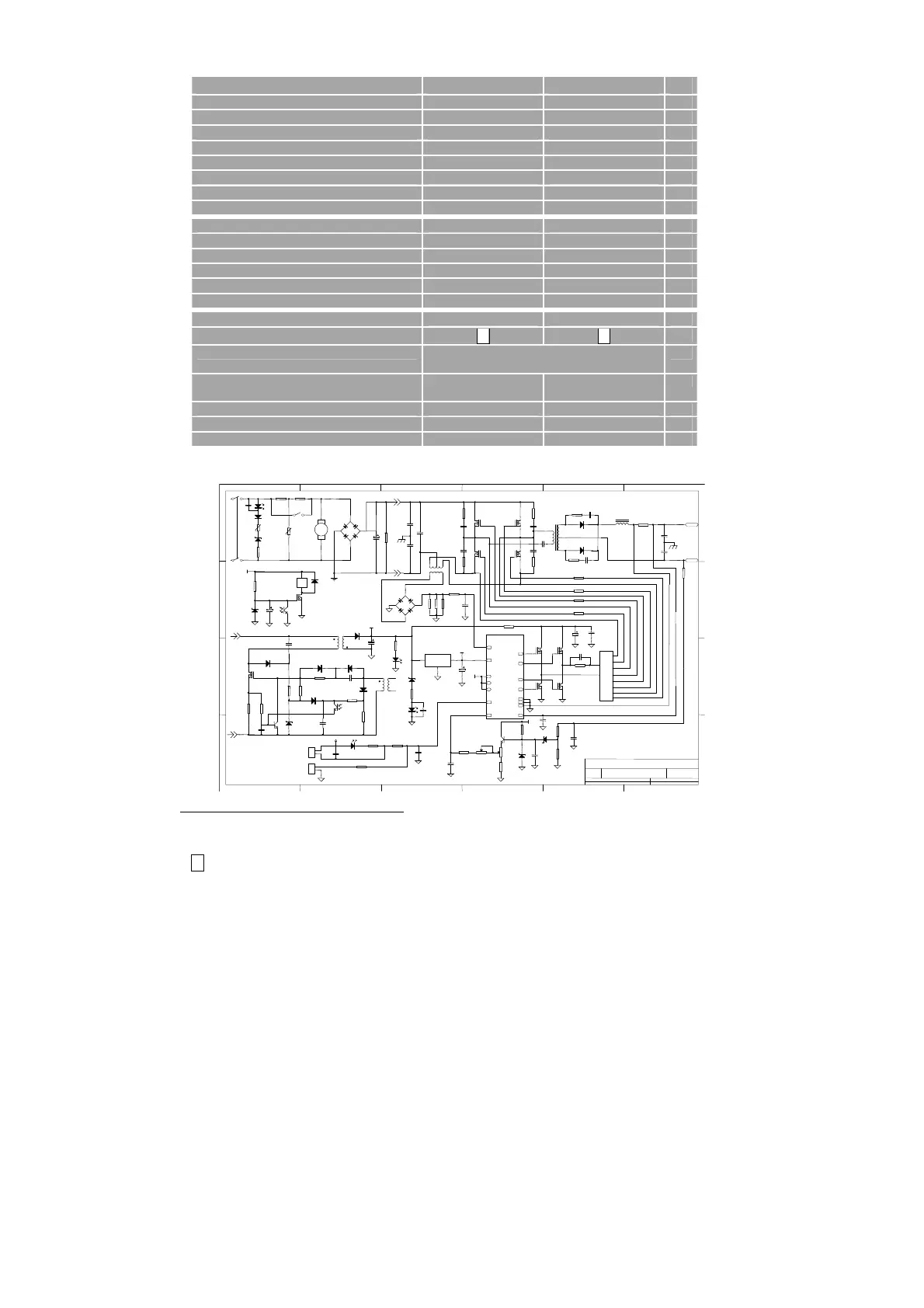

TEKNISET TIEDOT
Malli DELTA 140E DELTA 160E
Verkkojännite 1x230 V ± 10% 1x230 V ± 10% V
Sulake 16
20 (16)
1
A
Liitäntäteho, tehollinen 16,0 20,1 A
Liitäntäteho, maksimi 30,0 35,0 A
Kulutus, 100% 3,5 4,6 kVA
Kulutus, maksimi 6,9 8,1 kVA
Kulutus, Leerleistung <35 <35 W
Hyötykerroin 0,85 0,85
Virta-alue, tasavirta 10 – 140 20 – 160 A
Sallittu kuormitus 100% 40 (20) °C 90 (120) 100 (120) A
Sallittu kuormitus 60% 40 (20) °C 120 (140) 120 (150) A
Sallittu kuormitus 40 (60)% 40 (20) °C 140 A
Sallittu kuormitus 30 (35)% 40 (20) °C 160 A
Tyhjäkäyntijännite 55 – 60 55 – 60 V
2
Suojausluokka
IP23 IP23
3
Käyttöluokka
S S
Standardit EN/IEC60974-1
EN/IEC60974-10 (Class A)
Jatkojohto min. 2,5 mm²,
max. 30 m
min. 2,5 mm²,
max. 30 m
Elektrodin halkaisija 1,6 – 3,25 1,6 – 3,25 mm
Mitat KxLxP 230 x 150 x 370 230 x 150 x 370 mm
Paino 7,0 7,0 kg
Kytkentäkaavio
1 2 3 4 5 6
A
B
C
D D
C
B
A
Title
N
umber Revisi on Size
B
Date: 19Feb-2007 Sheet of
File: Drawn By:
1
2
3
4
P1
P2
EI-2 5
P1
P2
GN
D
2
VOUT
3
VINT
1
LM78 12
A
-
+
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
1
2
3
4
10K
+12
V
10K
RED
+24V
+12
V
1
2
XH-02
+24V
1
2
VH-0 2
+24V
OUT+
OUT-
B-XQDB
+24V
SW1
SW1
PK-02-A0
DELTA 130E/160E
GREEN
1
Liitäntä vain 16A maadoitettuun pistokkeeseen. Muuten on vaara vaurioittaa konetta alijännitteen takia
2
Konetta voi käyttää ulkotiloissa koska se täyttää suojausluokan IP23 vaatimukset.
3
S
Kone täyttää ne vaatimukset, jotka asetetaan korkean sähköiskuvaaran alaisilla alueilla käytettäville laitteille.
