DATI TECNICI
Modello DELTA 140E DELTA 160E
Tensione di alimentazione 1x230 V ± 10% 1x230 V ± 10% V
Fusibili 16
20 (16)
1
A
Corrente primaria, effective 16,0 20,1 A
Max. corrente primaria 30,0 35,0 A
Assorbimento, 100% 3,5 4,6 kVA
Assorbimento, max. 6,9 8,1 kVA
Assorbimento a vuoto <35 <35 W
Rendimento 0,85 0,85
Gamma di corrente DC 10 – 140 20 – 160 A
Intermittenza 100% 40 (20) °C 90 (120) 100 (120) A
Intermittenza 60% 40 (20) °C 120 (140) 120 (150) A
Intermittenza 40 (60)% 40 (20) °C 140 A
Intermittenza 30 (35)% 40 (20) °C 160 A
Tensione a vuoto 55 – 60 55 – 60 V
2
Classe di protezione
IP23 IP23
3
Classe di applicazione
S S
Normative EN/IEC60974-1
EN/IEC60974-10 (Class A)
Prolunghe min. 2,5 mm²,
max. 30 m
min. 2,5 mm²,
max. 30 m
Diametro elettrodi 1,6 – 3,25 1,6 – 3,25 mm
Dimensioni a x l x p 230 x 150 x 370 230 x 150 x 370 mm
Peso 7,0 7,0 kg

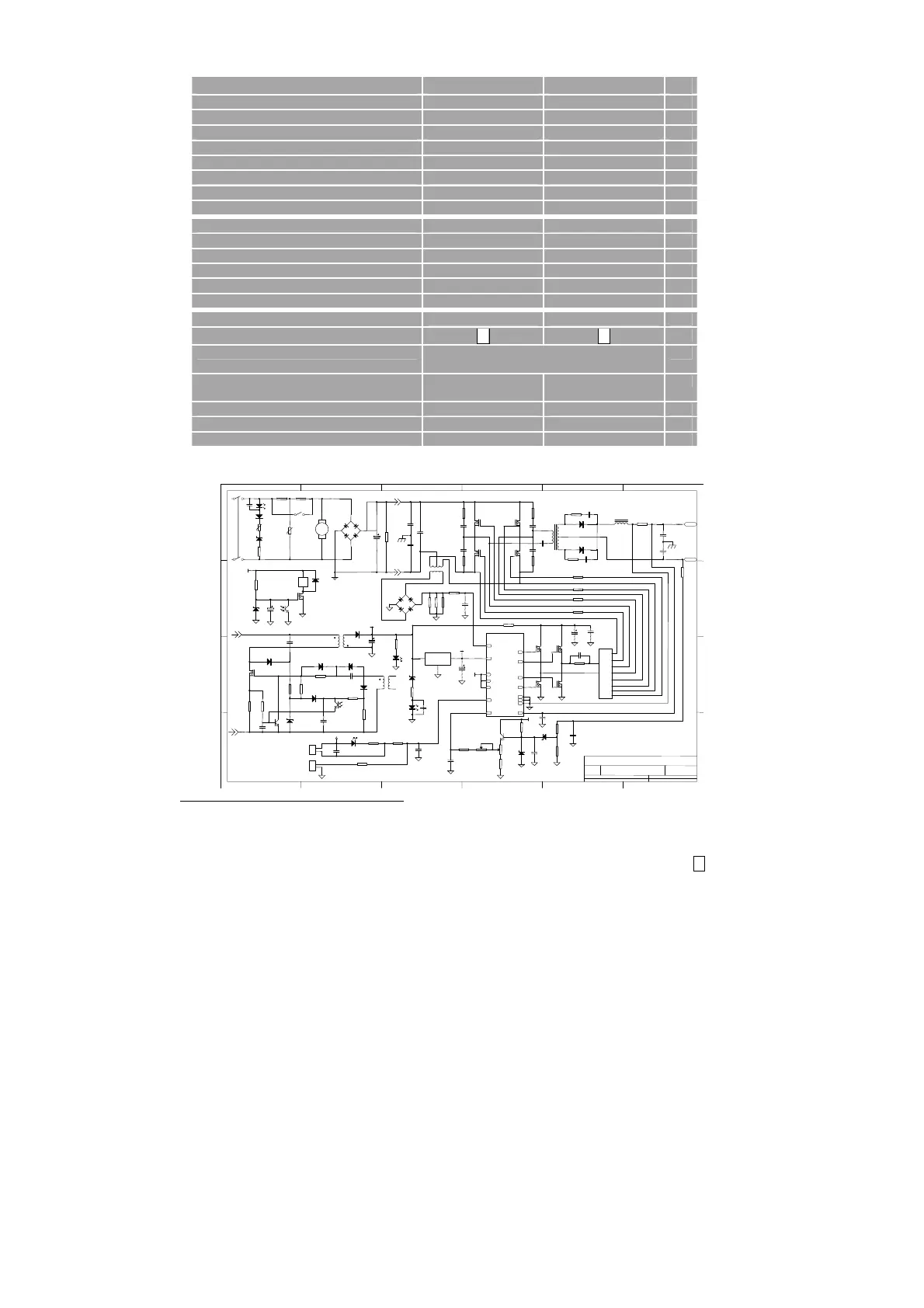

Diagrammi circuitali
1 2 3 4 5 6
A
B
C
D D
C
B
A
Title
N
umber Revision Size
B
Date: 19-Feb-2007 Sheet o f
File: Drawn By:
1
2
3
4
P1
P2
EI-25
P1
P2
GN
D
2
VOUT
3
VINT
1
LM78 12
A
-
+
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
1
2
3
4
10K
+12V
10K
RED
+24
V
+12V
1
2
XH-02
+24V
1
2
VH- 0 2
+24V
OUT+
OUT-
B-XQDB
+24
V
SW1
SW1
PK-02-A0
DELTA 130E/160E
GREEN
1
La macchina funziona anche collegata a reti di distribuzione a bassa tensione con fusibile da 16 A
2
La macchina e’ progettata per lavoro all’esterno secondo le specifiche IP23. Deve tuttavia essere posizionata in
posizione verticale
3
La macchina puo’ essere utilizzata in ambienti ad elevato rischio elettrico e pertanto porta la marcatura
S
