Migatronic DELTA 140 E - Dados Técnicos; Esquema Eléctrico

84

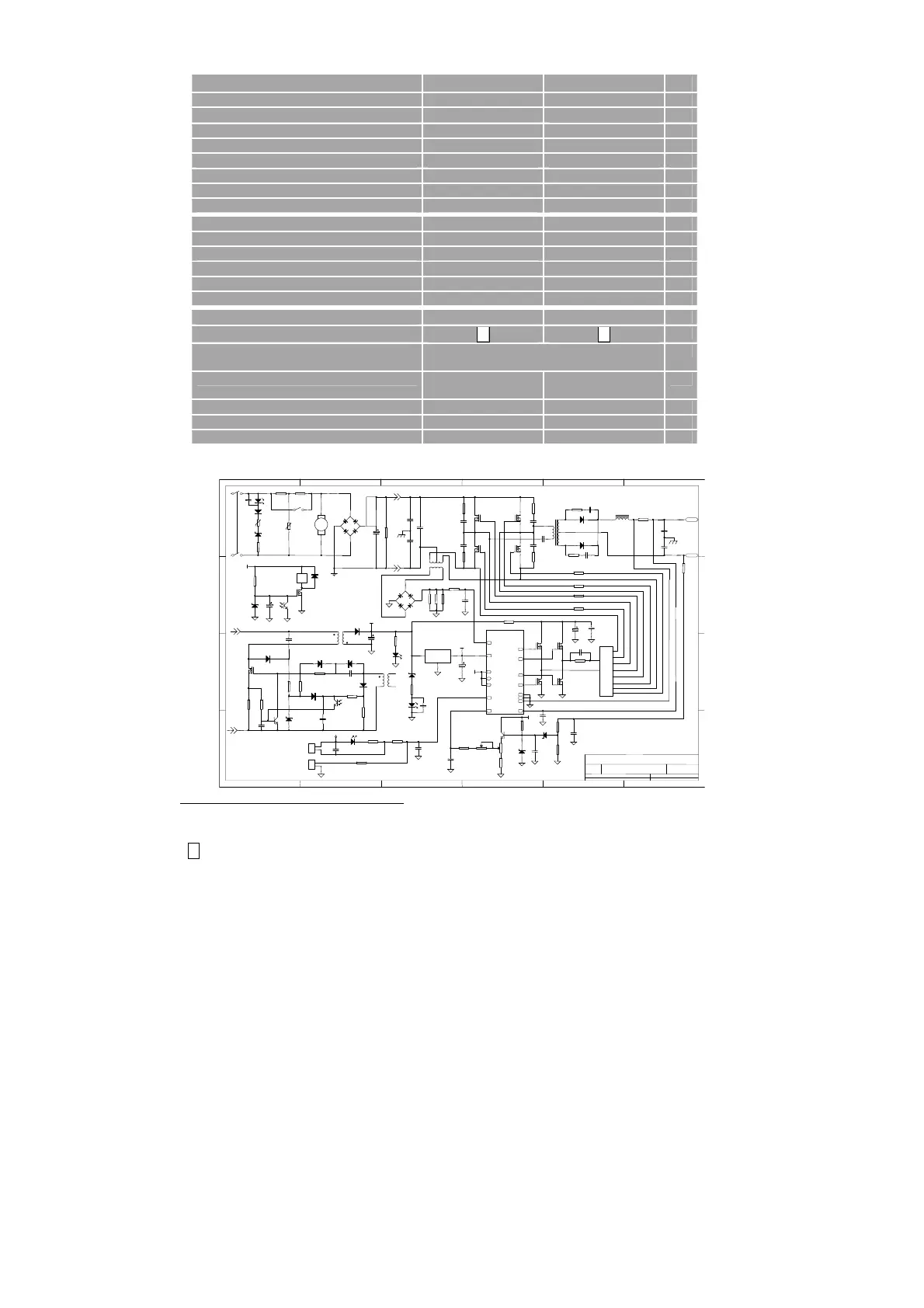

DADOS TÉCNICOS
Tiipo DELTA 140E DELTA 160E
Tensão de rede 1x230 V ± 10% 1x230 V ± 10% V
Fusível 16
20 (16)
1
A
Corrente de rede, efectiva 16,0 20.1 A
Corrente de rede, máx. 30.0 35.0 A
Consumo, 100% 3.5 4.6 kVA
Consumo, máx. 6.9 8.1 kVA
Consumo, circuito aberto <35 <35 W
Eficiência 0.85 0.85
Gama de corrente DC 10 – 140 20 – 160 A
Ciclo de trabalho 100% 40 (20) °C 90 (120) 100 (120) A
Ciclo de trabalho 60% 40 (20) °C 120 (140) 120 (150) A
Ciclo de trabalho 40 (60)% 40 (20) °C 140 A
Ciclo de trabalho 30 (35)% 40 (20) °C 160 A
Tensão de circuito aberto 55 – 60 55 – 60 V
2
Classe de protecção
IP23 IP23
3
Classe de aplicação
S S
Normas EN/IEC60974-1
EN/IEC60974-10 (Class A)
Cabo de extensão min. 2.5 mm²,
max. 30 m
min. 2.5 mm²,
max. 30 m
Diâmetro do eléctrodo 1.6 – 3.25 1.6 – 3.25 mm
Dimensões (A×L×C) 230 x 150 x 370 230 x 150 x 370 mm
Peso 7.0 7.0 kg
Diagrama do circuito
1 2 3 4 5 6
A
B
C
D D
C
B
A
Title
N
umber Revisi on Size
B
Date: 19-Feb-2007 She et of
File: Drawn By:
1
2
3
4
P1
P2
EI-2 5
P1
P2
GN
D
2
VOUT
3
VINT
1
LM78 12
A
-
+
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
1
2
3
4
10K
+12V
10K
RED
+24V
+12V
1
2
XH-02
+24V
1
2
VH-0 2
+24
V
OUT+
OUT-
B-XQDB
+24
V
SW1
SW1
PK-02-A0
DELTA 130E/160E
GREEN
1
Ligação à rede apenas com 16A (ficha schuko)
2
A máquina foi concebida para aplicações exteriores pois satisfaz as exigências da classe de protecção IP23.
3
S
A máquina satisfaz as normas que são exigidas para máquinas que trabalhem em zonas onde há risco acrescido
de choque eléctrico.
