Migatronic DELTA 140 E - Données Techniques; Diagramme de Circuit

36

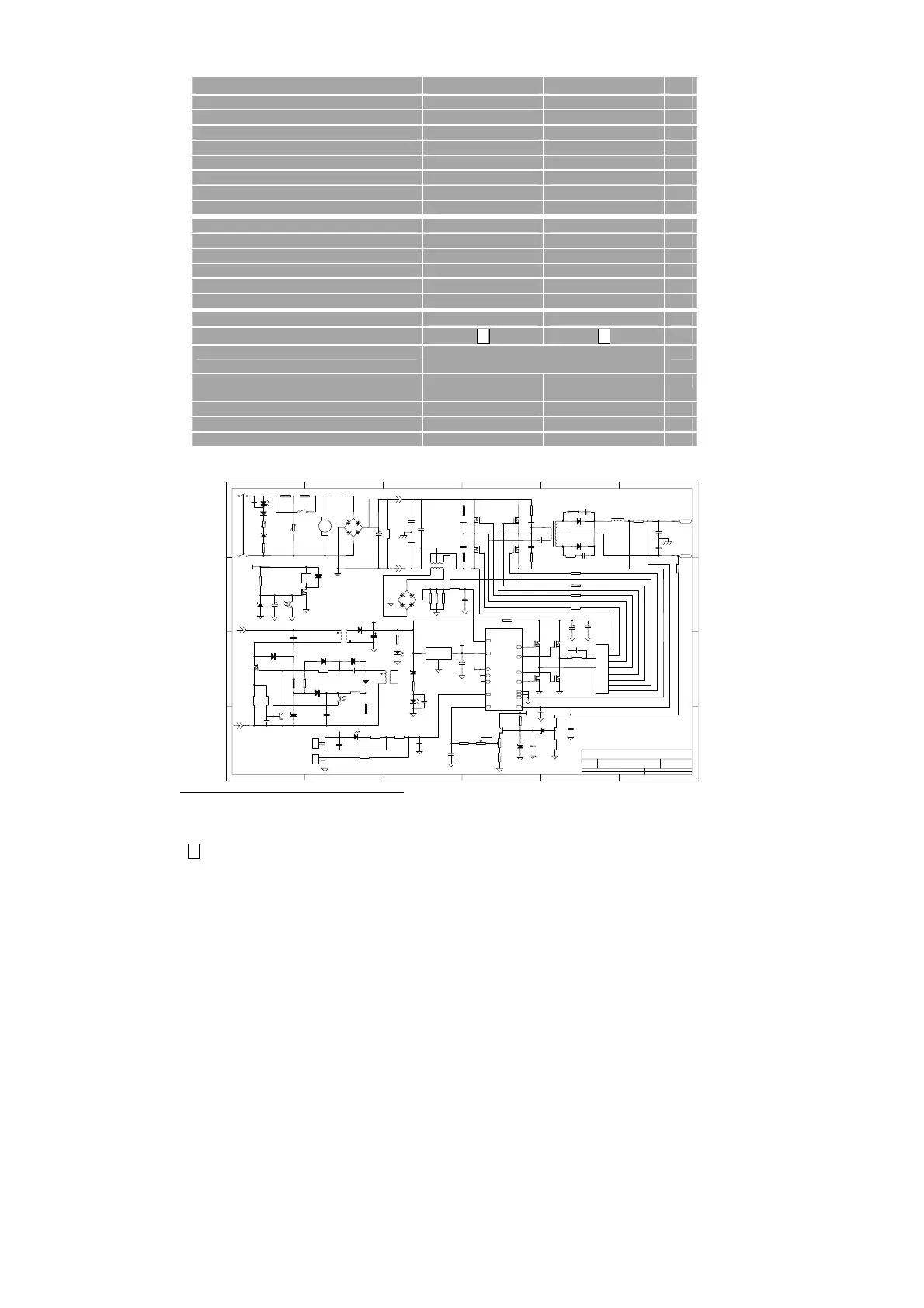

DONNEES TECHNIQUES
Type DELTA 140E DELTA 160E
Alimentation générale 1x230 V ± 10% 1x230 V ± 10% V
Fusible 16
20 (16)
1
A
Courant d’alimentation, efficace 16,0 20,1 A
Courant d’alimentation, max. 30,0 35,0 A
Courant d’alimentation, 100% 3,5 4,6 kVA
Consommation maxi 6,9 8,1 kVA
Consommation, à vide <35 <35 W
Rendement 0,85 0,85
Plage de courant, CC 10 – 140 20 – 160 A
Facteur de marche, 100% 40 (20) °C 90 (120) 100 (120) A
Facteur de marche, 60% 40 (20) °C 120 (140) 120 (150) A
Facteur de marche, 40 (60)% 40 (20) °C 140 A
Facteur de marche, 30 (35)% 40 (20) °C 160 A
Tension à vide 55 – 60 55 – 60 V
2
Classe de protection
IP23 IP23
3
Classe d’application
S S
Norme EN/IEC60974-1
EN/IEC60974-10 (Class A)
Câble d’extension min. 2,5 mm²,
max. 30 m
min. 2,5 mm²,
max. 30 m
Diamètre d'électrode 1,6 – 3,25 1,6 – 3,25 mm
Dim h x l x L 230 x 150 x 370 230 x 150 x 370 mm
Poids 7,0 7,0 kg
Diagramme du circuit
1 2 3 4 5 6
A
B
C
D D
C
B
A
Tit le
Number Re visi on
Size
B
Date: 19-Feb-2007 Sheet of
File: Drawn By :
1
2
3
4
P1
P2
EI-25
P1
P2
GN
D
2
VOU T
3
VINT
1
LM7812
A
-
+
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
23
27
29
25
2
4
13
6
1
11
21
30
15
10
9
1
2
3
4
10
K
+12
V
10K
RED
+24V
+12V
1
2
XH-02
+24V
1
2
VH- 02
+24V
OUT+
OUT-
B-XQDB
+24V
SW1
SW1
P
K
-02 -A0
DELTA 130E/160E
GREEN
1
Avec connexion sur réseau 16A seulement (prise Schuko)
2
La machine est construite pour l'utilisation à l'extérieur parce qu'elle remplit les demandes de la classe de protection
IP 23.
3
S
Ce poste de soudage remplit toutes les demandes posées aux postes de soudage qui s'utilisent dans les do-
maines où il y a un risque élevé de chocs électriques.
