147
MIG/MAG pisztoly csatlakozás
A MIG/MAG pisztolyt a központi csatlakozóba (poz. 4)
csatlakoztatjuk és a rögzítő anyával (5) rögzítjük.
Vízhűtött MIG/MAG pisztolynál a víztömlőket a
gyorscsatlakozókra (poz. 6 (piros csatl. = visszatérő
víz) és poz. 7 (kék csatlakozó = előremenő víz)
csatlakoztatjuk. A testkábel (mínusz pólus, poz. 8) az
aljzatba dugással és jobbra fordítással rögzítődik.
MIG Manager
®
pisztoly használatakor egy másik
csatlakozót is a gép elején lévő aljzatba (Poz. 9) kell
dugni.
Megjegyzés: A MIG Manager
®
pisztolyt csak akkor
csatlakoztathatjuk, ha megfelelő csatlakozó egység
van a gépbe építve (opció).
Védőgáz csatlakozás
A gázcsövet, amely az áramforrás hátoldalán jön ki (3)
nyomáscsökkentővel 2-6 bar csatlakoztatjuk a
gázellátáshoz. A szállítókocsi hátuljára rögzíthetünk
gázpalackot.
Elektródakábel csatlakoztatása MMA
Elektróda és testkábelt a plusz (10) és mínusz (8)
aljzatba csatlakoztatjuk. A polaritást az elektróda
gyártója által megadottak alapján kell választani (lásd
elektróda-csomagolás).
A hűtőfolyadék ellenőrzése
Ha a gépen pisztolyhűtő egység van, a hűtőfolyadék
szintjét a vízszintellenőrzővel (11) rendszeresen
ellenőrizni kell. Folyadékot a beöntő nyíláson l(12)
ehet utántölteni.
Mindig eredeti MIGATRONIC hűtőfolyadékot
használjon, hogy a rendszert a fagytól és korróziótól
védje!

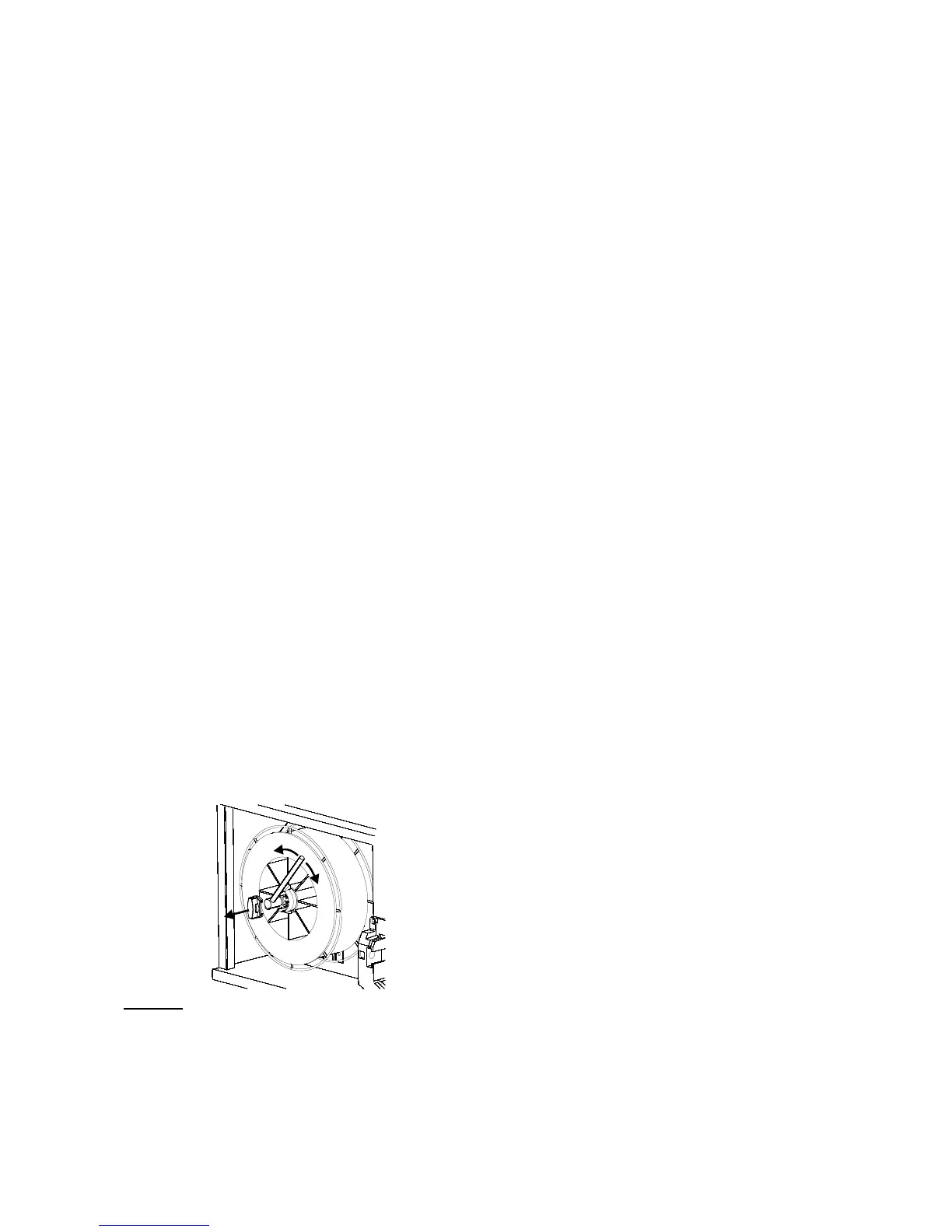

A huzalfék beállítása
A huzalfék biztosítja, hogy a dob elég gyorsan
megálljon, amikor a hegesztés leáll. A szükséges
fékerő függ a huzaldob súlyától és a maximális
huzaltoló sebességtől. 1,5-2,0 Nm nyomaték a legtöbb
esetben elegendő.
Beállítás:
- A gombot leszerelhetjük, ha egy csavarhúzót a
gomb mögé dugunk. Ezután a gombot kihúzhatjuk.
- A huzalfék a tengelyen levő ellenanya
meghúzásával, vagy lazításával állítható.
- A gomb visszaszerelhető, ha visszanyomjuk a
helyére.
Kapcsold be ● indítsd el ● hegessz
A gép majdnem használatra kész.
A hegesztőgépet
a főkapcsolóval (2) bekapcsolni
belső/külső állítást választani (kérjük a 34. oldalt
elolvasni)
A hegesztőprogramot kiválasztani
Egy programot, amely a huzalhoz és védőgázhoz,
vagy az elektródához megfelel.
Kérjük a „Quickguide”-ben elolvasni, hogy kell a
gépet beállítani.
A hegesztőáramot beállítani
Kérjük a „Quickguide”-ben elolvasni
Hegeszteni
Kocsi, automata hálózati feszültség átkapcsolóval
(egyedi kivitel)
Azon gépek, amelyek kocsiba szerelt autótrafóval
rendelkeznek, az alábbi hálózatokra
csatlakoztathatóak:
3x230V, 3x400V, 3x440V és 3x500V.
Az autótrafó a főkapcsolóval (13) kapcsol be (zöld
kijelző világít). A beépített „energiatakarékos modul“
úgy működik, hogy a hegesztőgéphez szükséges
betáplálási feszültség 40 perc nem működés után
kikapcsol és a (14) gomb megnyomásával kapcsol
be ismét (piros kijelző világít).
Ha az energiatakarékos modulra nincs szükség, ezt a
funkciót egy Migatronic szerelő ki tudja kapcsolni.
