Hitsauspolttimen kytkentä MIG/MAG-hitsausta
varten
Työnnä hitsauspoltin keskuslukkoon (4) ja kiristä
mutteri (5) käsin. Käytettäessä vesijäähdytteistä
hitsauspoltinta jäähdytysletku kytketään siniseen pika-
liittimeen (7) ja paluuletku punaiseen pikaliittimeen (6).
Maakaapeli kytketään miinusnapaan (8).
Lisäksi koneen etupuolelle (9) on kytkettävä
moninapainen liitin, mikäli hitsauspolttimena on MIG
Manager
®
.
Huom: MIG Manager
®
voidaan kytkeä ainoastaan,
mikäli koneeseen on asennettu liitäntäsarja (erikois-
varuste).
Puikonpitimen kytkentä puikkohitsausta varten
Puikonpidin ja paluuvirtakaapeli kytketään
plusliittimeen (10) ja miinusliittimeen (8). Noudata
hitsauspuikkovalmistajan ohjeita valitessasi
napaisuutta.
Jäähdytysnesteen tarkistus
Mikäli koneessa on toimitettaessa integroitu
hitsauspolttimen jäähdytysmoduuli, on tarpeen
tarkistaa nesteen määrä pinnankorkeusmittarista (11).
Jäähdytysnestettä lisätään täyttöputken kautta (12).

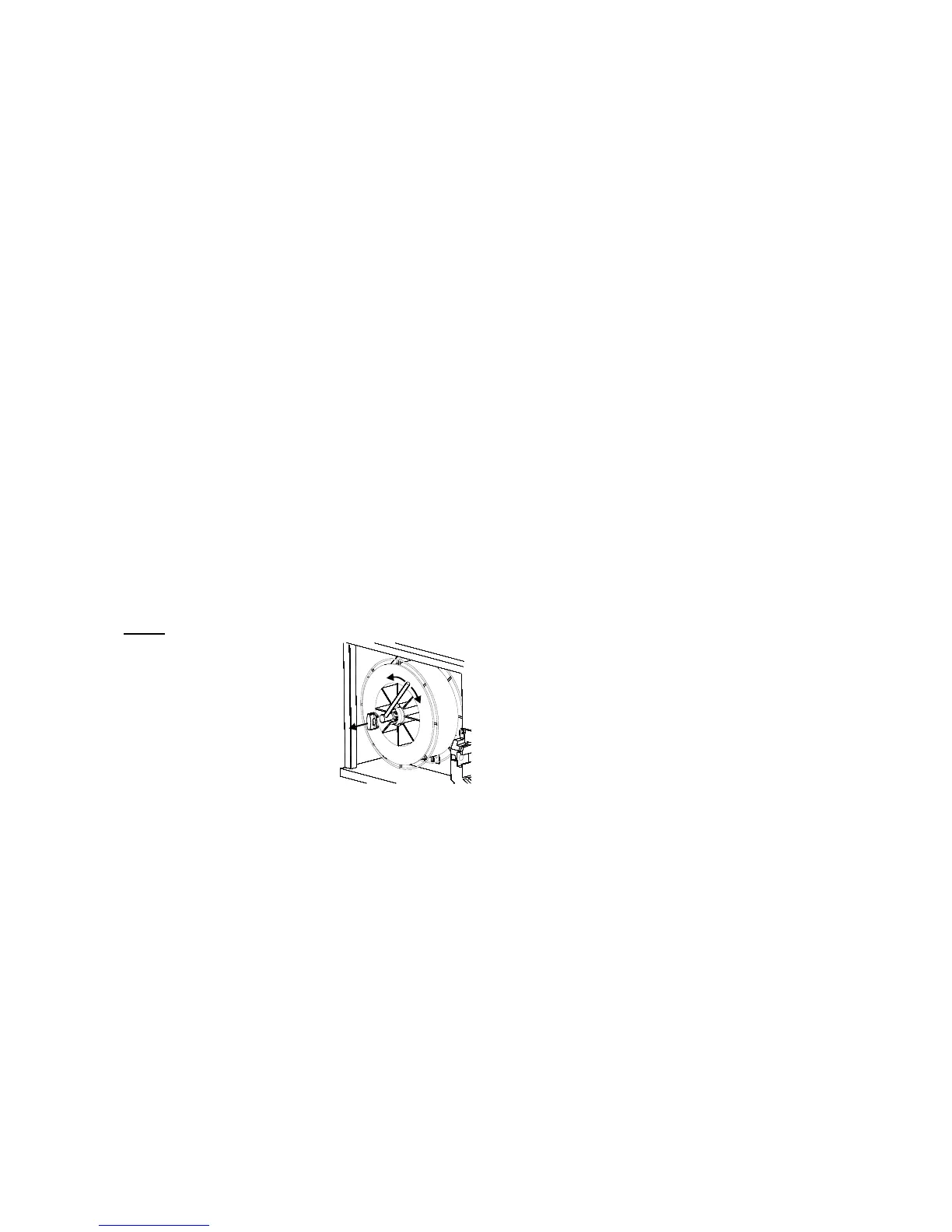

Lankajarrun säätö
Lankajarrun tehtävänä on varmistaa, että lankakela
jarruttaa riittävän nopeasti hitsauksen päättyessä.
Tarvittava jarrutusvoima riippuu lankakelan painosta ja
langansyötön maksiminopeudesta. Jarrumomentti 1,5-
2,0 Nm on useimmisssa tapauksissa riittävä.
Säätö:
- Irrota säätönuppi asettamalla
ohut ruuvimeisseli nupin
taakse, minkä jälkeen voit
vetää sen pois.
- Säädä jarru kiristämällä tai
löysäämällä lankakelan
napaakselin itselukitsevaa
mutteria.
- Kiinnitä nuppi painamalla se
takaisin uraansa.
Käynnistä – Paina liipaisinta – Hitsaa
Laite on lähes käyttövalmis.
Käynnistä hitsauskone pääkatkaisijasta (2)
Valitse paneeli/kaukosäätö (lue sivu 80)
Valitse hitsausohjelma
Hitsausohjelma valitaan hitsauslangan,
suojakaasun tai hitsauspuikon mukaan.
Säädä hitsausvirta. Tutustu pikakäyttöohjeeseen.
Aloita hitsaaminen.
Jännitemuuntajayksiköllä varustettu kärry
(erikoisvaruste)
Koneeseen on saatavissa haluttaessa kärry, jossa
Kone, johon on asennettu Autotrafo, voidaan kytkeä
seuraaviin jännitteisiin:
3x230V, 3x400V, 3x440V ja 3x500V.
Autotrafo kytketään päälle kytkimestä (13) (vihreä valo
palaa). Sisäänrakennettu säästömuuntaja kytkeytyy
pois päältä 40 min. jälkeen. Painamalla kytkintä (14)
toiminta jälleen aktivoituu (punainen valo palaa). Jos
virransäästötila ei ole haluttu, Migatronic-Huolto voi
muuttaa asetuksia.
