Miller Syncrowave 250 - Page 40

OM-353 Page 36

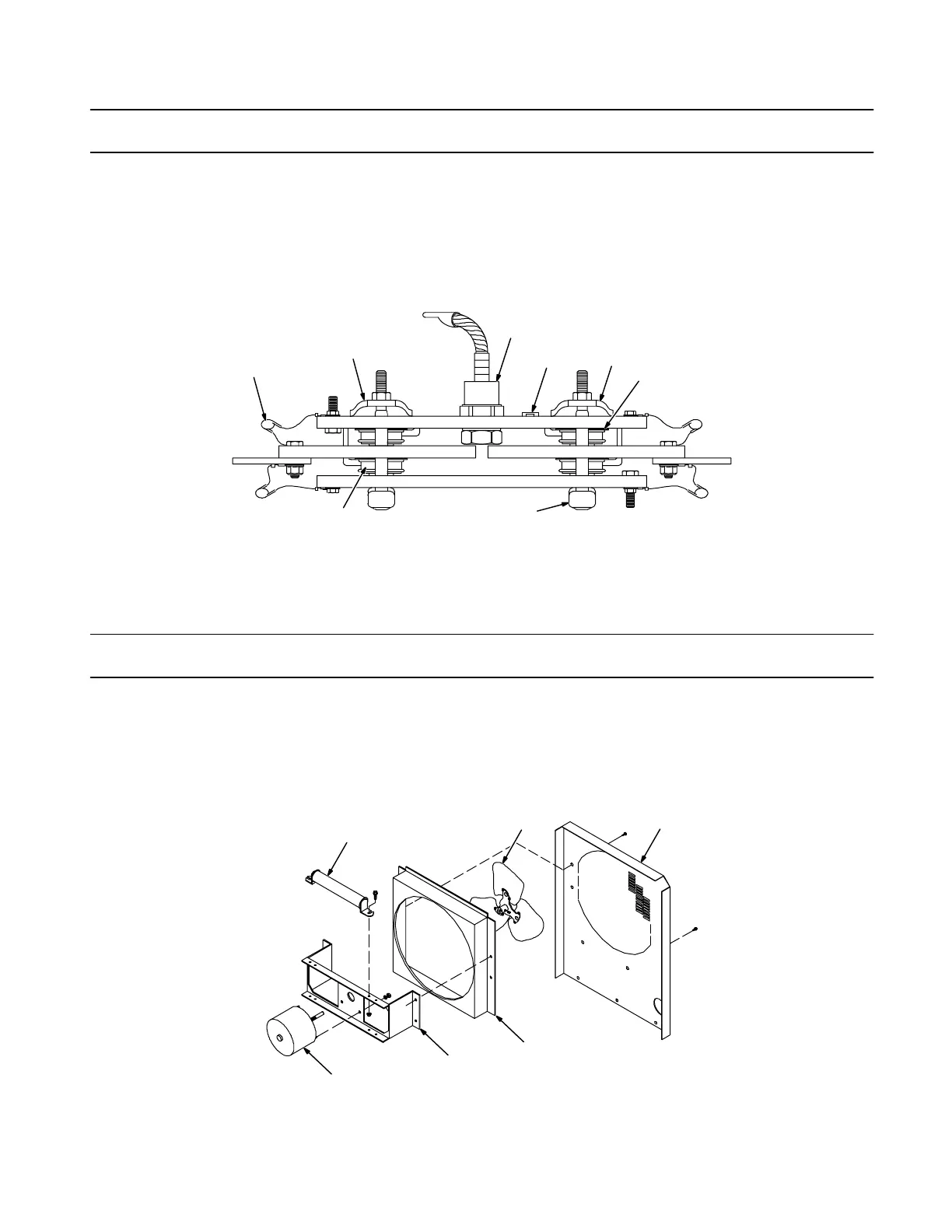

Figure 7-3. Rectifier, Si Diode (Fig 7-1 Item 2)
Description Quantity
Part
No.
Dia.
Mkgs.
181 106
Item
No.
1 C7-10 031 689 CAPACITOR, rectifier 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 166 667 CLAMP, spring rectifier 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 D1 037 956 DIODE, rect 275A 300V SP 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 TP3 168 898 THERMOSTAT, NC, open 125°C1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 SCR1-4 115 114 THYRISTOR, SCR 300A 300V 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 173 714 CLAMP, thyristor 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
028 516 PIN, spring CS .125 x .250 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PLG53 115 092 CONNECTOR PLUG & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
3
5
5
2
ST-120 205-A
6
4
. Hardware is common and
not available unless listed.
Figure 7-3. Rectifier, Si Diode
Figure 7-4. Panel, Rear w/Components (Fig 7-1 Item 17)
Description Quantity
Part
No.
Dia.
Mkgs.
Item
No.
1 R4 186 949 RESISTOR, WW fxd 175W 20 ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 180 165 BLADE, fan 14 in 3wg 28deg .375 bore 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 181 099 PANEL, rear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 173 283 CHAMBER, plenum 14 in (50Hz only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 124 274 BRACKET, mtg fan motor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 FM 116 190 MOTOR, 1/12 hp 230V 1550 RPM 50/60Hz 1.5A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
176 272 CONNECTOR, cable clamp (50Hz model) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
5
ST-120 089-F
4
6
. Hardware is common and
not available unless listed.
Figure 7-4. Panel, Rear w/Components
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
