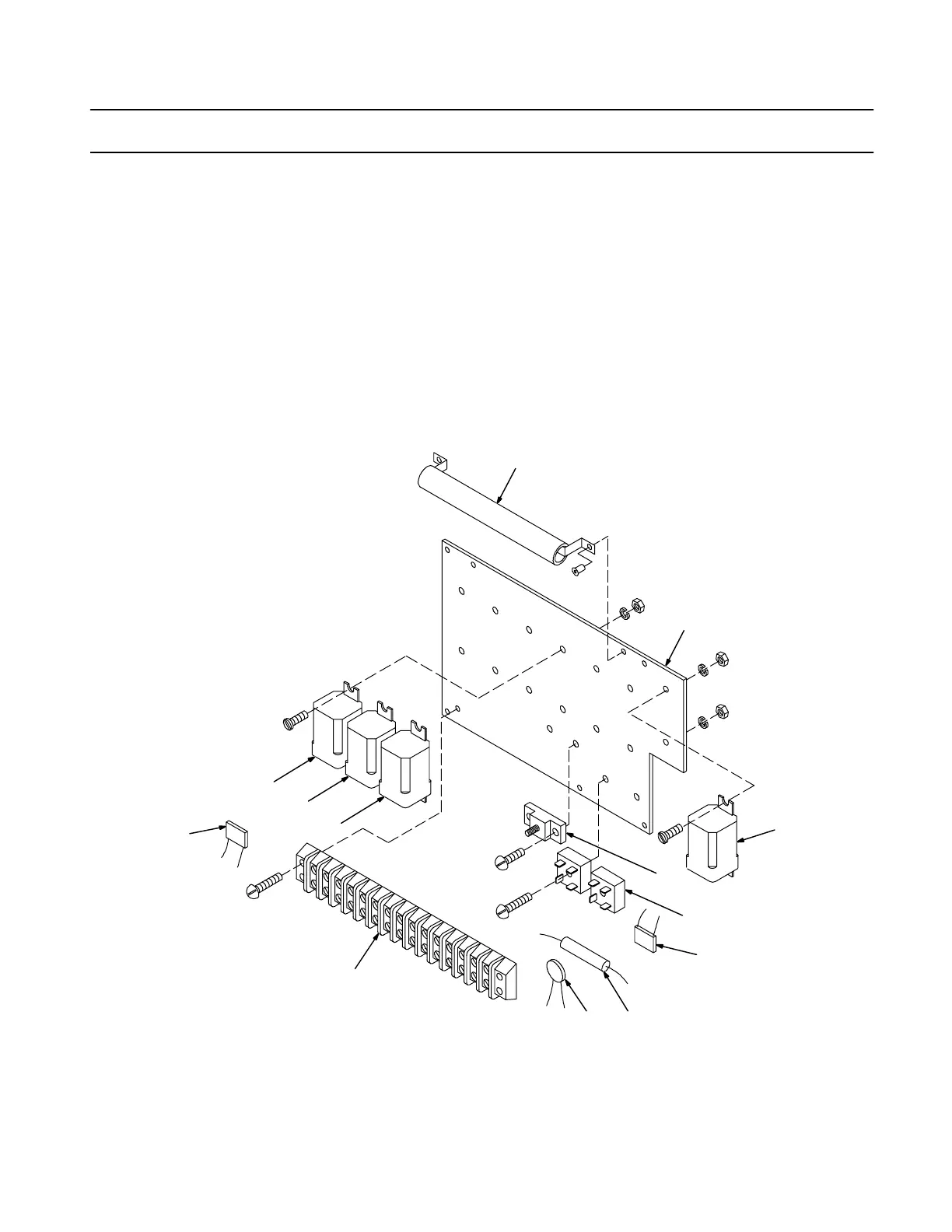

Figure 7-5. Panel, Mtg Components (Fig 7-1 Item 7)
Description Quantity
Part
No.
Dia.
Mkgs.
Item
No.
1 R7 186 468 RESISTOR, WW fxd 100W50 ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 117 721 PANEL, mtg relay 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 CR2,6 110 386 RELAY, encl 24VAC DPDT 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 2T 072 253 STUD, single connection 10-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 SR2,3 035 704 RECTIFIER, integ 40A 800V 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 SN1,2 118 625 SNUBBER, poly metal film .5uf 200VDC 100 ohm 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 R6 117 803 RESISTOR, WW fxd 10W 1K ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 C20 119 834 CAPACITOR, cer disc .05uf 500V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 1T 117 372 BLOCK, term 10A 15P 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
108 023 LINK, jumper term blk 10A 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 CR5 000 770 RELAY, encl 24VDC 3PDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 CR1 052 964 RELAY, encl 24VDC DPDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ST-120 090-F
1
2
3
4
6
78
9
10
3
11
5
6
. Hardware is common and
not available unless listed.
Figure 7-5. Panel, Mtg Components
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
