INSTALLATION DU SUPPORT
MONTAGE SUR LA PROUE
Il est recommandé de se faire assister pour cette procédure.
1. Pour la pose, ne séparez pas l’arbre/moteur du garde-proue Bowguard. Le ressort du garde-proue est sous tension et
doit toujours rester assuré.
2. Posez le support, le moteur ramené à fond (à plat), sur le pont du bateau:
• Montez le moteur le plus près possible de l’axe du bateau.
• Assurez-vous qu’il n’y a pas d’obstacle au perçage dans la zone de la proue
située sous l’emplacement choisi.
• Assurez-vous que le support du moteur est assez loin du bord du bateau. Le
moteur ne doit rencontrer aucun obstacle lorsqu’il est abaissé ou remonté.

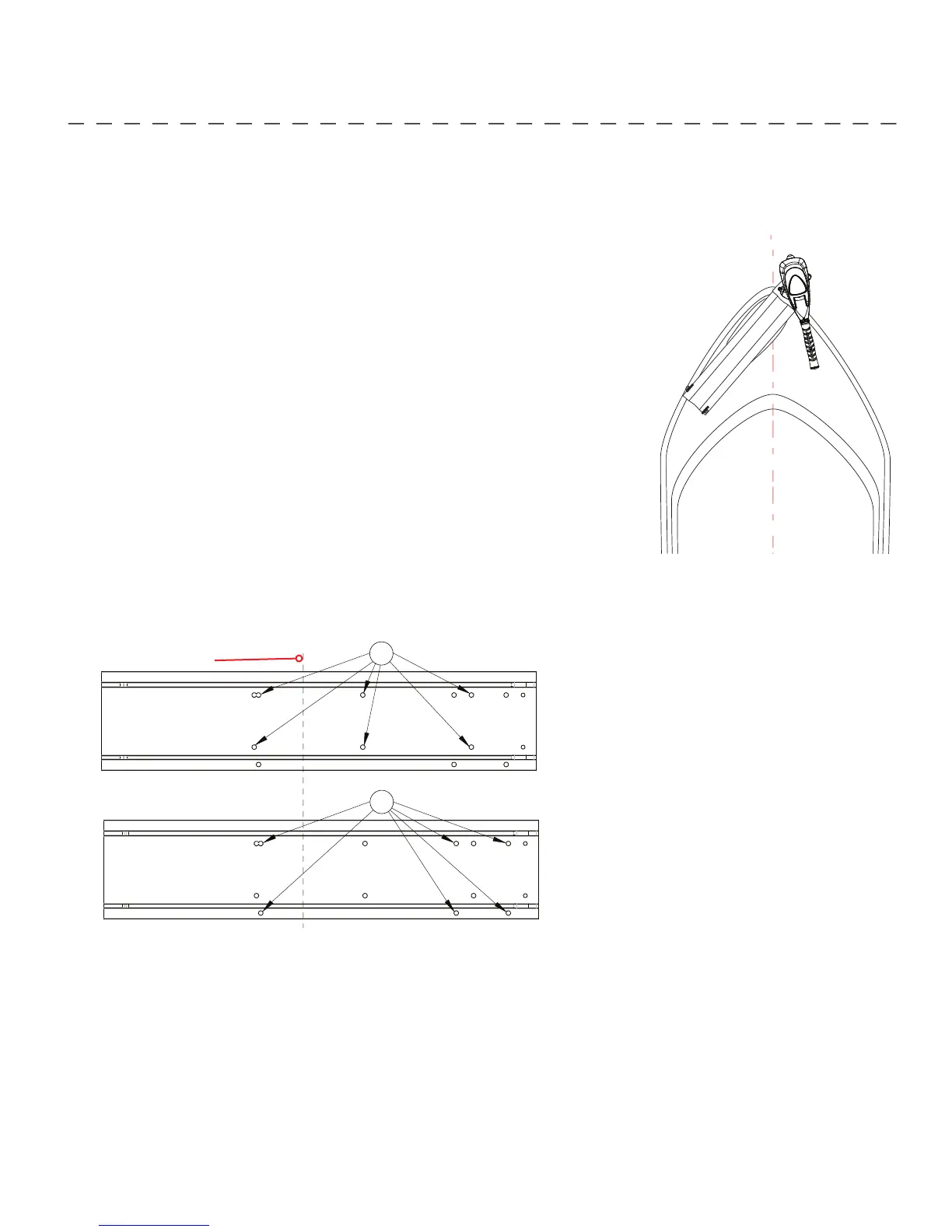

3. Une fois en position, déterminer quels boulonnage doit être utilisé (voir ci-dessous),
marquer au moins 4 des trous (2 de chaque côté) dans la plaque de l’arc et la percer
avec une mèche de 9/32 po (7,1 mm). Un ou l’autre modèle peut servir lors de
l’installation du moteur.
- Modèle 1: Modèle de boulons Minnkota 3 po (76,2 mm) pour moteurs standards.
- Modèle 2: Modèle de boulonnage alternatif de 4 po (101,6 mm) utilisé communément.
REMARQUE: Si le modèle 2 doit être utilisé, la plaque de droite doit être enlevée pour accéder les trous de fi xation de la
plaque de l’arc.
4. Installez la bande Velcro entre le moteur et le pont du bateau, entre les deuxième et troisième jeux de trous de montage.
5. Montez la plaque sur la proue par les trous percés au moyen des bou lons de 1/4-20 x 8,89 cm (3-1/2 po), écrous et rondelles
fournis.
REMARQUE: Si possible, fi xez tous les jeux de boulons, écrous et rondelles de montage.
6. Installez le stabilisateur de montant de proue (si compris). voir la section suivante pour se instructions d’installation.
AVERTISSEMENT: Le mécanisme de levage assisté dans cette unité est sous HAUTE PRESSION PAR LE RESSORT quand
le moteur est en position déployée. N’ENLEVEZ PAS l’assemblage de garde-proue du montant sans décrocher une extrémité du
ressort au pas du gaz. Omettre de faire ceci peut créer une condition où tirer accidentellement la corde peut causer l’ouverture
brusque du montant, heurtant quiconque ou quoi que se soit se trouvant dans sa course.
