UTILISATION ET RÉGLAGE DU MOTEUR
minnkotamotors.com | 35
©2015 Johnson Outdoors Marine Electronics, Inc.
L’ARRIMAGE ET LE DÉPLOIEMENT DU MOTEUR
AVERTISSEMENT! : Lorsque vous remontez ou abaissez le moteur, gardez vos doigts loin de toutes charnières
et points de pivot et de toutes pièces mobiles.
CARACTÉRISTIQUES DU SUPPORT
• Le support Edge est conçu pour se replier et verrouiller le moteur à plat sur le pont, lorsqu’il n’est pas utilisé, et pour fournir un
arrimage sûr pour le transport.
• La poignée et corde de traction libère la barre de verrouillage, qui s’active automatiquement lorsque l’appareil est abaissé ou
élevé en position. La poignée et corde de traction doit être utilisée à la fois pour abaisser et remonter l’appareil.
• Le support du moteur positionne l’appareil inférieur puisqu’il se retrouve en contact avec le nez du support et le guide sur le
support du moteur.
• Le verrouillage du tube retient l’arbre du moteur et maintient l’unité inférieure centrée sur le support du moteur.
• La sangle de Velcro doit être utilisée pour faire de la pression sur l’arbre du moteur afi n de fi xer solidement l’unité inférieure au
support du moteur lorsqu’il est arrimé.
• La poignée et corde de traction peut être entreposée en plaçant la poignée de traction dans la fente de rangement de la corde
sur le boîtier de commande du moteur.
POUR DÉPLOYER LE MOTEUR
Vous n’avez qu’à tirer et soulever le moteur hors du support à l’aide de la poignée et corde de traction. Abaisser le moteur dans
l’eau en utilisant la poignée et corde de traction. Le moteur va se vérrouiller en position déployée automatiquement.
POUR ARRIMER LE MOTEUR
Vous n’avez qu’à tirer et soulever le moteur hors de l’eau à l’aide de la poignée et corde de traction. Abaissez l’unité
inférieure sur le support du moteur à l’aide de la poignée et corde de traction. Le moteur va se vérrouiller en position arrimée
automatiquement. Enroulez la sangle de Velcroau-dessus du sommet de l’arbre du moteurafi n de fi xer le moteur.

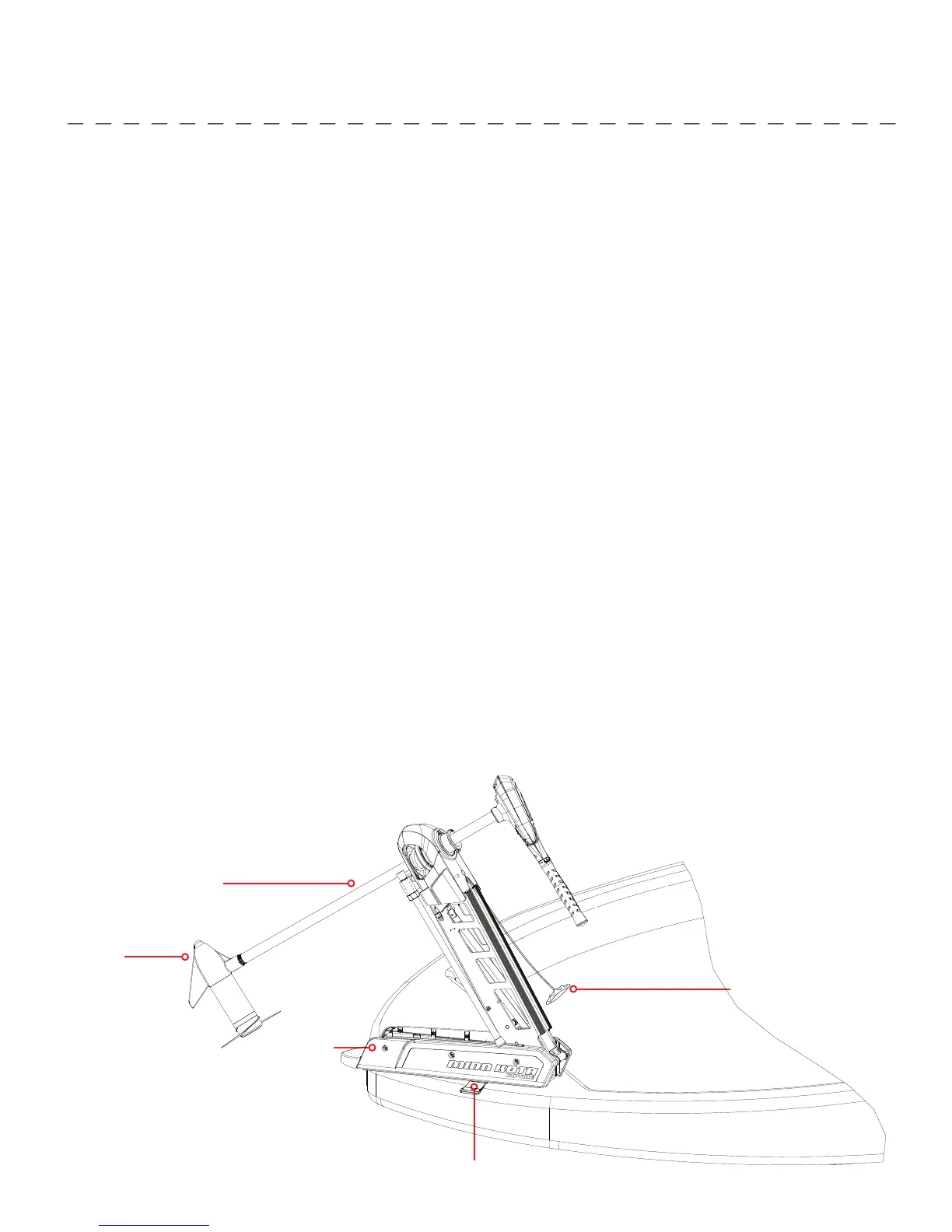

Support du
moteur
Arbre du moteur
Unité
inférieure
Poignée et corde de traction
Courroie de retenue
