28 | minnkotamotors.com
©2015 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION DU SUPPORT
OUTILS ET RESSOURCES NÉCESSAIRES:
• Tournevis Phillips
• Clé Allen de 6,35 mm (1/4”)
• Perceuse
• Mèche de 7,144 mm (9/32”)
• Clé à oeil de 11 mm (7/16”)
• Une deuxième personne pour vous aider avec l’installation
ASSEMBLAGE DU MOTEUR AU MONTANT
1. Placez le montant sur une surface élevée, un banc de travail ou le hayon d’une camionnette par exemple.
2. Enlevez la vis Allen de 7,93 mm (5/16 po) et la rondelle de sûreté du montant au moyen d’une clé Allen de 6,35 mm (⁄po).
3. Alignez la rainure à l’intérieur du protège proue par rapport aux maillons en bout du montant. Abaissez l’assemblage du
moteur tout droit pour l’asseoir.
4. Installez le 5/16” la vis d’Allen / la machine à laver de serrure et serrez-vous à 10-12 ft/lbs.
5. Rangez le moteur à plat en tirant la poignée/corde pour débrayer la barre de blocage, permettant ainsi de plier le moteur.
6. Une fois le moteur à plat, la goupille du vérin pneumatique peut être remontée. Suivez les étapes ci-dessous pour installer
cette goupille:
• Trouvez l’épingle printanière supérieure du gaz dans l’assemblage de sac.
• Alignez l’extrémité du vérin pneumatique par rapport aux trous du bras externe.
• Remettez la goupille et la vis cruciforme à tête plate.
• Serrez la vis jusqu’à ce que sa tête soit au ras du bras externe.
REMARQUE: Les vis ont été enduites de colle pour fi letage, N’APPLIQUEZ PAS plus de colle pour fi letage sur les vis car
cela pourrait empêcher de les enlever à l’avenir.
7. L’assemblage de moteur/montant peut maintenant être installé sur le bateau. Continuez à la page suivante pour les
instructions de montage.
ATTENTION: le 5/16” la vis d’Allen doit être serré quand installé et périodiquement serré à 10-12 ft/lbs (le Pas 4), qui permettra
au moteur d’être rangé correctement. Serrez la vis d’Allen quand le mont est dans la position déployée.

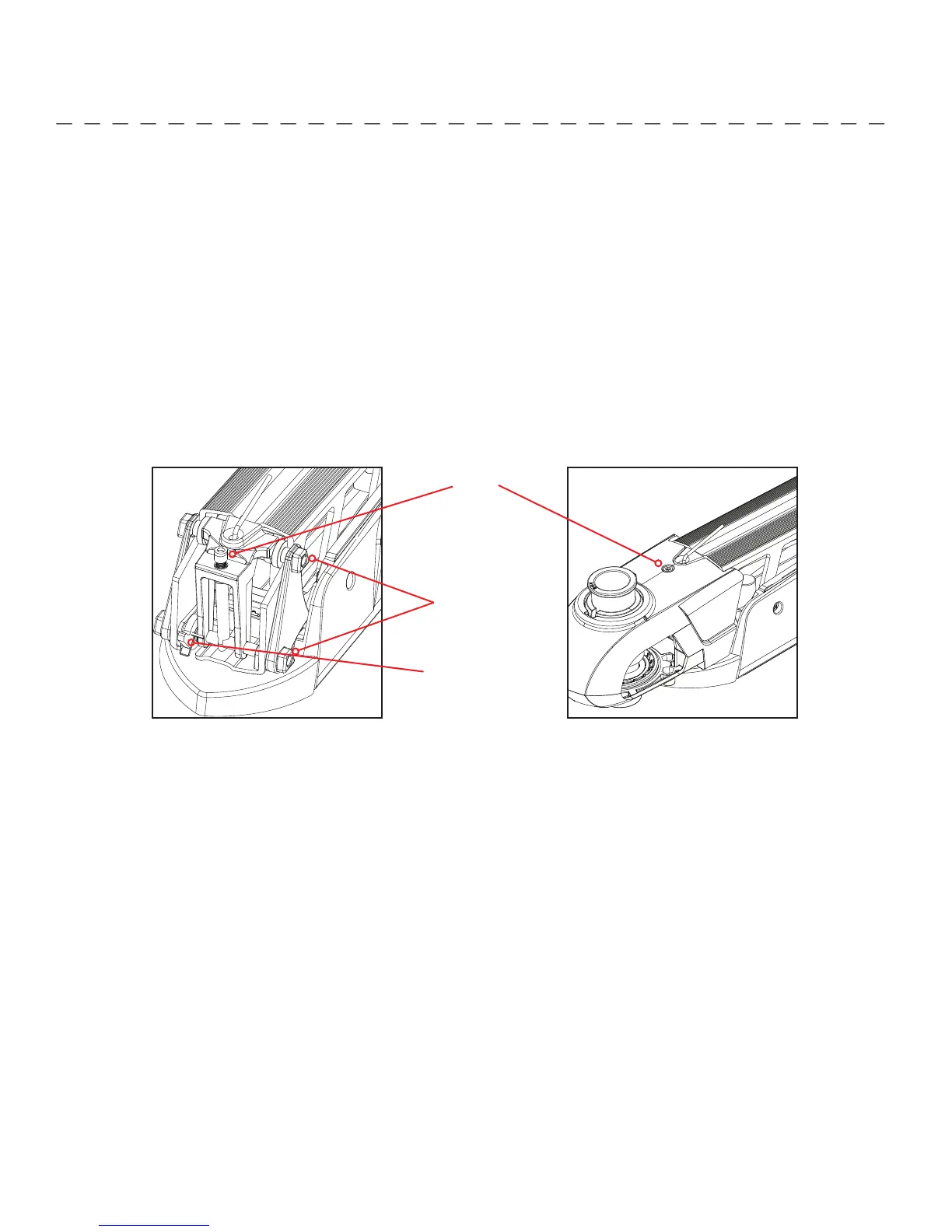

Vis Allen
Clavettes
Levier De Sécurité
