17
12. Parallel-Ausgang (Option)
12. Parallel Output (optional)
Parameter P32 gestattet die Vorwahl des
gewünschten Ausgabeformates:
Register P32 selects the desired output
code:
P32 = 1
P32 = 2
BCD- Code
Binary Code
:
:
P32 = 3 : Gray Code
Alle 20 Ausgangsleitungen sind opto-isoliert
und PNP-schaltend.
All of the 20 output lines are opto isolated
and provide PNP characteristics.
Com. +
Out 1
Out 2
etc.

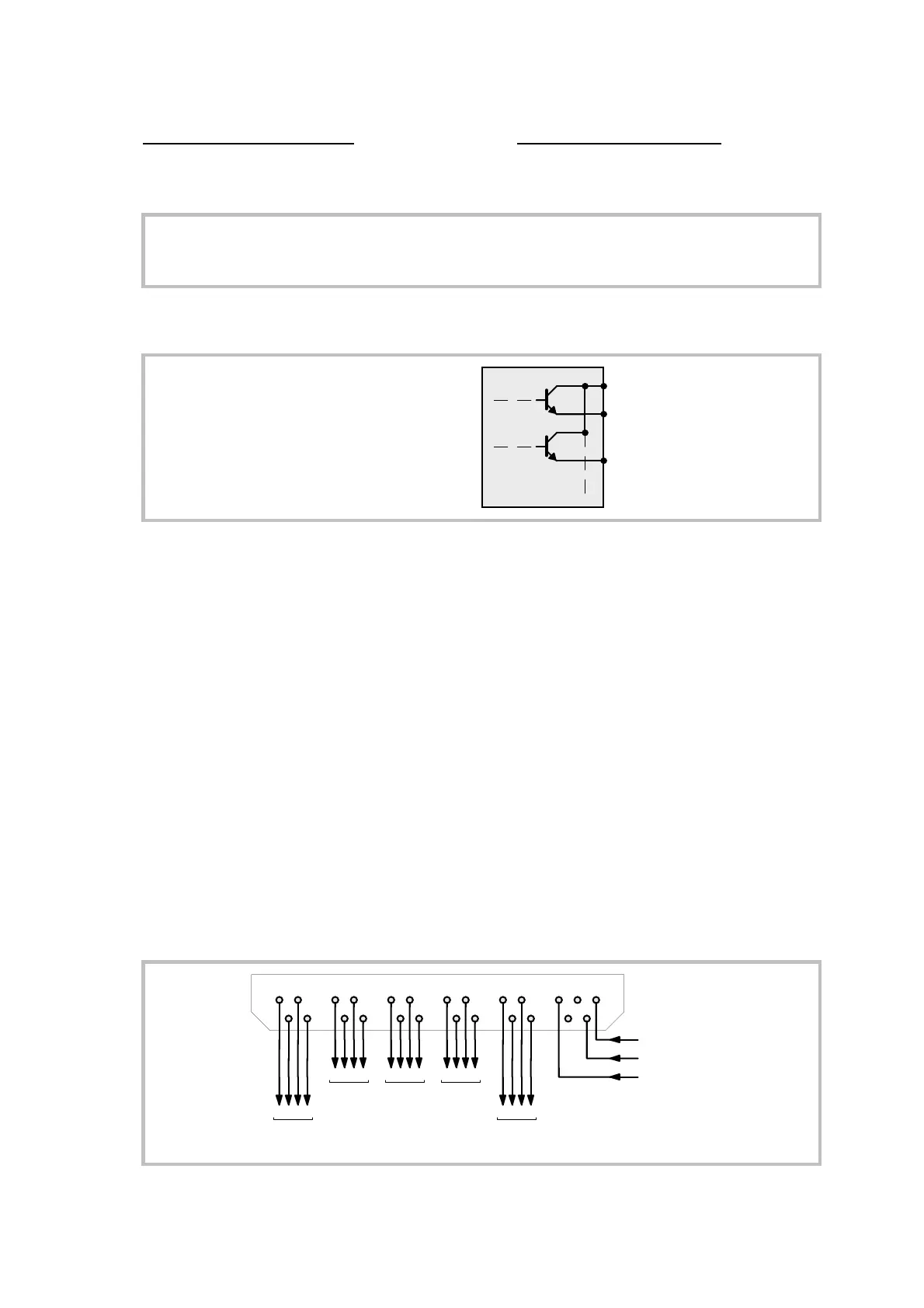

Ausgangsschaltung
Output circuit
Der Parallelausgang kann über die
Eingänge “Strobe“ und “Hold“ in seiner
Funktion gesteuert werden.
There are two control inputs attached tothe
parallel output lines, a Strobe and a Hold
input.
Strobe ( Pin 1 ) offen oder “Low“:
BDC- Daten liegen an.
Strobe ( Pin 1 ) open or “Low“
The output transistors are active.
Strobe ( Pin 1 ) “High“ ( 18 - 30V ):
Die Ausgänge sind gesperrt (hoch-ohmig ).
Strobe ( Pin 1 ) “High“ ( 18 - 30V ):
The outputs are in a high impedance state.
Dadurch ist es möglich, die Ausgangs-
leitungen mehrerer Geräte parallel zu
schalten ( Busverdrahtung ) und mit dem
Strobe- Signal jedes einzelne Gerät auf den
Bus zu schalten.
It is possible to wire all ouputs lines of
several units in parallel and to select bus
data by setting one of the strobe lines to
“Low“ whilst all other Strobes are High.
Hold ( Pin 14 ) offen oder “Low“: Die
Daten am Ausgang werden permanent
aufgefrischt.
Hold ( Pin 14 ) open or “Low“:
Output data is updated coutinuously.
Hold ( Pin 14 ) “High“ ( 18 - 30V ): Die
Ausgangsdaten werden eingefroren, bis
Hold wieder auf “Low“ geht.
Hold ( Pin 14 ) “High“ ( 18 - 30V ): Output
data is freezed until the Hold input goes
“Low“ again.
54
17 16
321
15 14
11 10
23 22
98
21 20
76
19 18
1248
MSD
MSD-1 MSD-2 MSD-3
LSD
13 12
25 24
Höchstes Digit / High order digit Kleinstes Digit / Low order digit
1248 1248 1248
1248
Strobe
Hold
Com +
( 5 - 30 V )
