Mopar K6862677 - Page 17

17
www.mopar.com
10 ft/lbs
10 pi*lb
10 lb-pie
5
6
7
3.2
3.3
3.4
3.5
13,6 N-m
3.

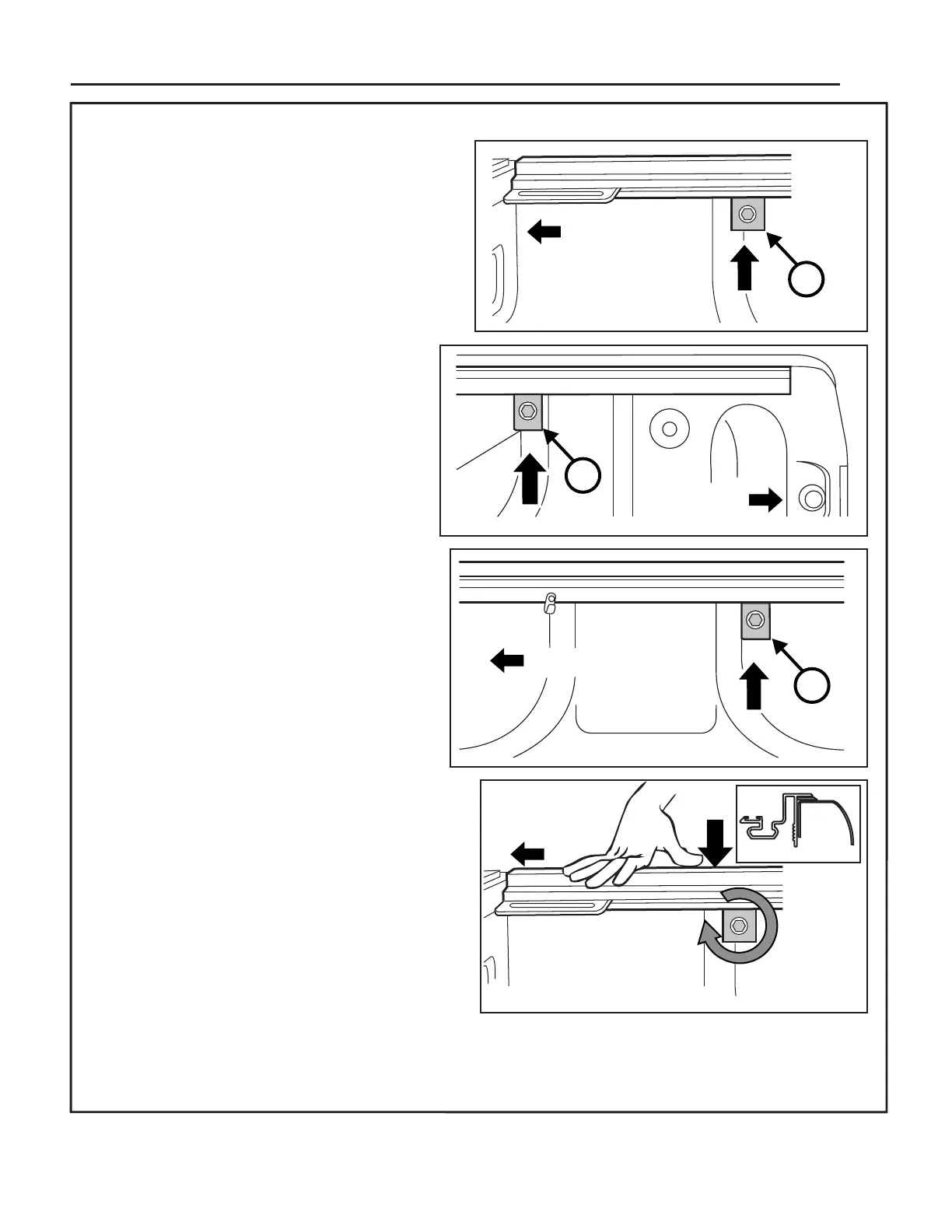

INSTALLATION DES ATTACHES DE RAIL - Couvre-
benne standard
Placer les attaches (5) en commençant par le
devant, à environ 6
-
8 pouces ou
152 - 254mm de la cloison.
Serrer à la main pour fixer l'attache.
Avant / Cabine
Avant / Cabine
Arrière / Hayon
Placer l'attache arrière (hayon) (6) à
l'extrémité du rail, à environ 6 pouces
ou 152 mm du hayon. Serrer
à la main pour fixer.
Placer la deuxième attache (milieu) (7) près
du centre du rail. Serrer à la main pour
fixer.
En commençant par l'attache avant,
assurez- vous que le rail est poussé
contre la cloison, et perpendiculaire au
rail de la benne, appliquer une pression
vers le bas sur le rail tout en serrant le boulon.
Répéter cette étape avec l'attache
du milieu et celle de l'arrière, en vous assurant que
le rail est bien positionné sur le rail de la benne.
Répéter le procédé pour le rail du côté opposé.
Procédez à l'étape 5
K6862677
3.6
June 20, 2019
