10 ft/lbs
10 pi*lb
10 lb-pie
5
6
7
3.2
3.3
3.4
3.5
13,6 N-m
3.

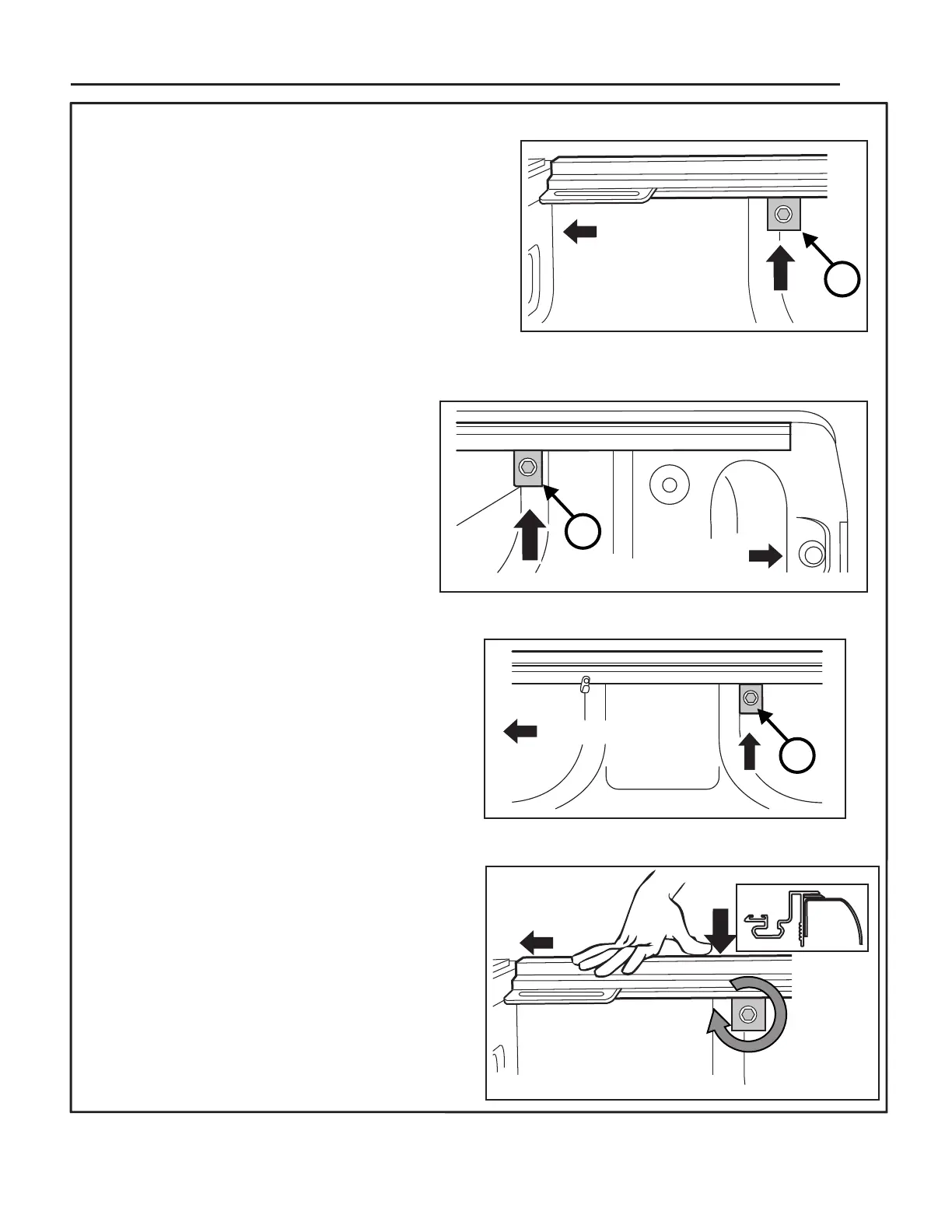

INSTALACIÓN DE LAS GRAPAS DE SUJECIÓN DEL
RIEL - Tolva estándar
Coloque las grapas (5) comenzando por delante,
aproximadamente a 6 - 8 pulgadas o a 152 - 254 mm del
panel lateral.
Ajuste a mano para mantener las grapas en su lugar.
Hacia adelante
Hacia adelante
/ Cabina
/ Cabina
Coloque la grapa posterior (compuerta posterior) (6) en el
extremo del riel, aproximadamente a 6 pulgadas o a 152
mm de la compuerta posterior. Ajuste a mano para
mantenerla en su posición.
Hacia atrás/ Compuerta
Coloque la segunda grapa intermedia (7) cerca del centro
del riel. Ajuste a mano para mantenerla en su posición.
Comenzando con la grapa delantera, asegúrese de
presionar el riel hacia adelante contra el panel lateral, y
alineado con el riel de la tolva, aplique presión hacia abajo
sobre el riel mientras aprieta el perno.
Repita con las grapas del centro y de la parte posterior,
asegurándose de que el riel esté alineado con el riel de la
tolva.
Repita para el riel opuesto.
Continúe con el Paso 5
