5.
1
2
3
4
6.
3
2
4
1
5
5.1
6.1
6.2

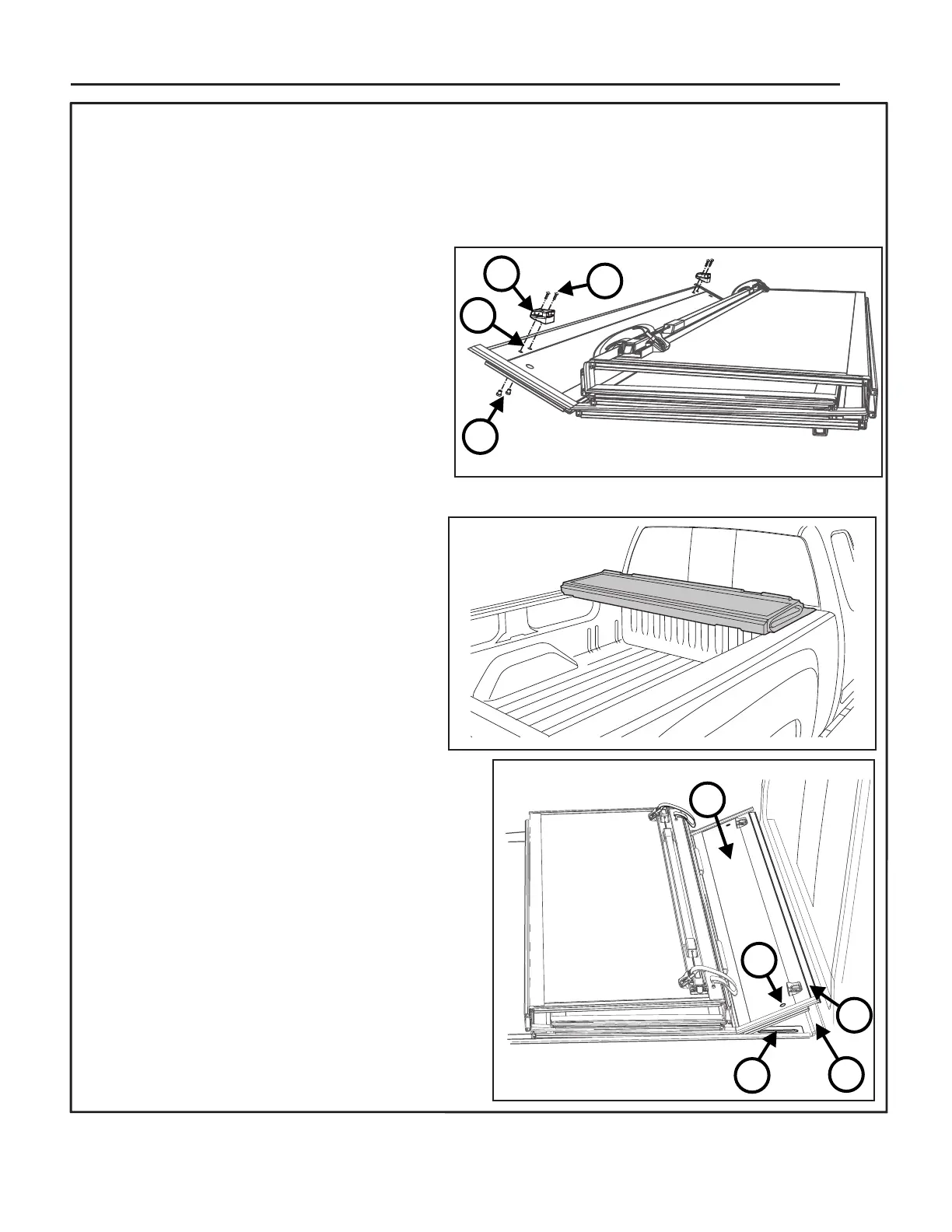

INSTALACIÓN DE LA HEBILLA DE AMARRE DEL
COBERTOR
Instalaciones para tolvas estándar y RamBox
Empuje un pasador roscado (1) hacia arriba por la parte
inferior en el orificio previamente perforado (2) en el panel
de la cabina. Coloque la hebilla (3) sobre los agujeros y
con un destornillador enrosque los tornillos (4) a través de
la hebilla y en el pasador.
Ajuste solamente a mano, NO utilice una pistola
atornilladora
Repita en ambos costados.
nstalaciones para
tolvas estándar y Ram Box
INSTALACIÓN DEL COBERTOR: I
Coloque el cobertor plegado en los rieles instalados,
delante del panel posterior de la cabina.
El panel delantero más pequeño hacia la cabina (1) está
orientado hacia adelante. Alinee el sello del panel de la
cabina (2) para que se asiente en la parte superior del
panel de la tolva (3 ) y que esté colocado firmemente en
los rieles de la tolva. Alinee los orificios del panel hacia la
cabina (4) con los soportes ranurados del riel (5).
