nstalaciones para
tolvas estándar y Ram Box
INSTALACIÓN DEL COBERTOR: I

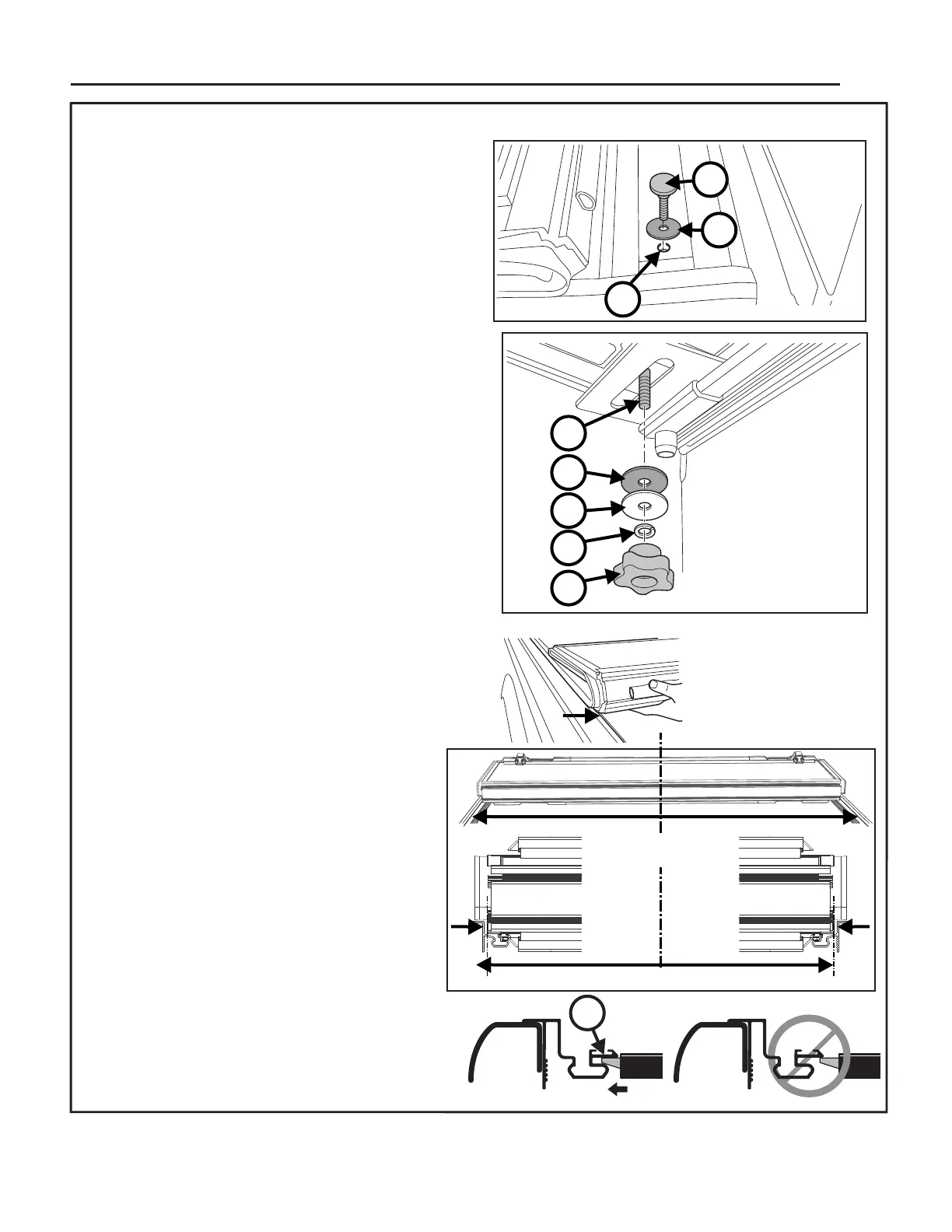

Inserte el tornillo plano (6) en una arandela grande de
caucho (7) e introdúzcalo en el orificio del panel de la
cabina (8) y hacia abajo a través del soporte ranurado del
riel.
Por debajo del cobertor, acople al perno plano (6)
insertado en el paso 6.3 los siguientes elementos:
arandela grande de caucho (9), arandela grande de metal
(10), arandela de seguridad (11), y perilla (12). Ajuste a
mano.
Repita los pasos 6.3 y 6.4 en ambos lados.
Despliegue el cobertor hacia la compuerta posterior.
Asegúrese de que el cobertor encaje perfectamente entre
los rieles.
Si no está alineado, afloje las perillas, ítem (12) en el paso
6.4, y acomode el cobertor entre los lados. Luego doble
cuidadosamente el cobertor
y vuelva a apretar las perillas.
NOTA: Cuando el cobertor esté ajustado de manera
correcta y esté perfectamente alineado con la tolva de la
camioneta, la pestaña del pestillo encajará correctamente
en el riel, como se muestra (13).
