Cobertor plegable duro para tolva de camioneta

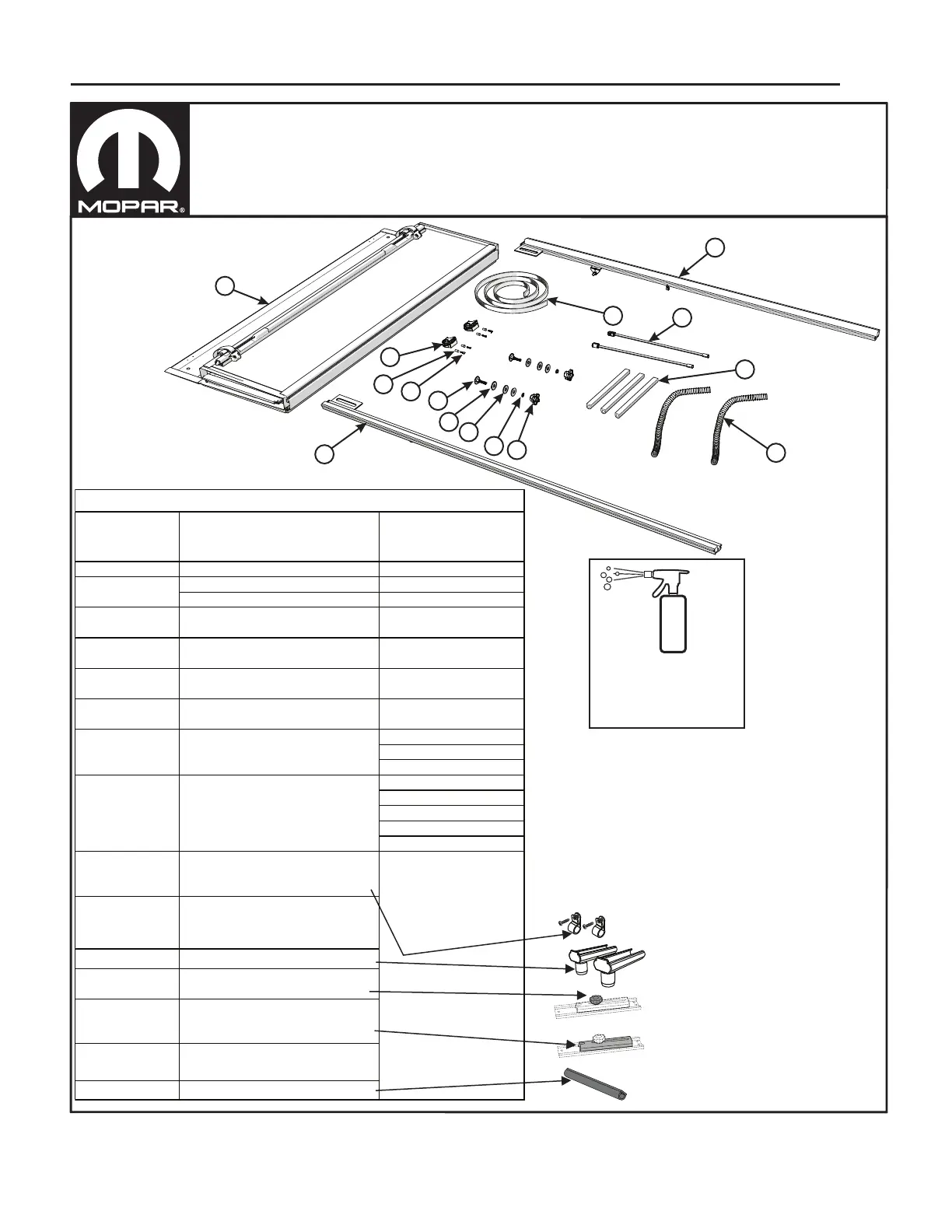

Contenido del kit - Instalación en tolva Ram
K6862677
NOTA:
Una solución de agua
jabonosa ayudará
con el ensamblaje
de los pasos 4.2 y 7.3.
Número de pieza Descripción
Anotación (Referencia)
68400702AA Conjunto de cobertor duro plegable 1
Riel derecho (lado del pasajero) 2
Riel izquierdo (lado del conductor) 3
326A0004
Sello de la parte superior del panel
lateral (1) Tira de 65” (1,561 mm)
5
326A0008
Topes para la cabina (3) - Topes de
repuesto (4)
6
311A0004 Manguera de drenaje (2) mangueras 7
281B0001
Varilla de apoyo (2) - Pieza de repuesto
(1)
8
9
10
11
12
13
14
15
16
356B0006
Conjunto de abrazaderas (2), Abrazaderas
y tornillos de kit de varillas de apoyo
326A0010
Sello de riel - Kit para tolva de camioneta
(2) Sellos de 8.5’ (2,591 mm)Preparado
con alcohol, promotor de adhesión
356A0011 Tapas de drenaje del riel - (2) Tapas
356B0005
Perilla de bloqueo de deslizamiento - (2)
Perillas
356A0013
Bloqueador de deslizamiento -
Bloqueadores de deslizamiento de
varillas de apoyo (2)
326A0011
Sello lateral - Sellos laterales del
cobertor (2) 8.5’ (2,591 mm)
326A0013 Topes del panel - Topes del cobertor (2)
82215225 Ram con tolva Ram de 5’ 7” (1,701.8 mm)
Los componentes indi viduale s
anteriores que
s e pueden reempl a za r e n el
cobe rtor o en los
riel es l atera le s s i n reempl a zar
todo e l conjunto
no tienen a nota ci ón
68400705AA
234B0027
Kit de hebillas de la parte superior (2)
(Conjuntos)
254B0001
Kit de pernos de elevador (2) Conjuntos
