7.
15
6.6
14
12
7.1
7.2
33
6.
nstalaciones para
tolvas estándar y Ram Box

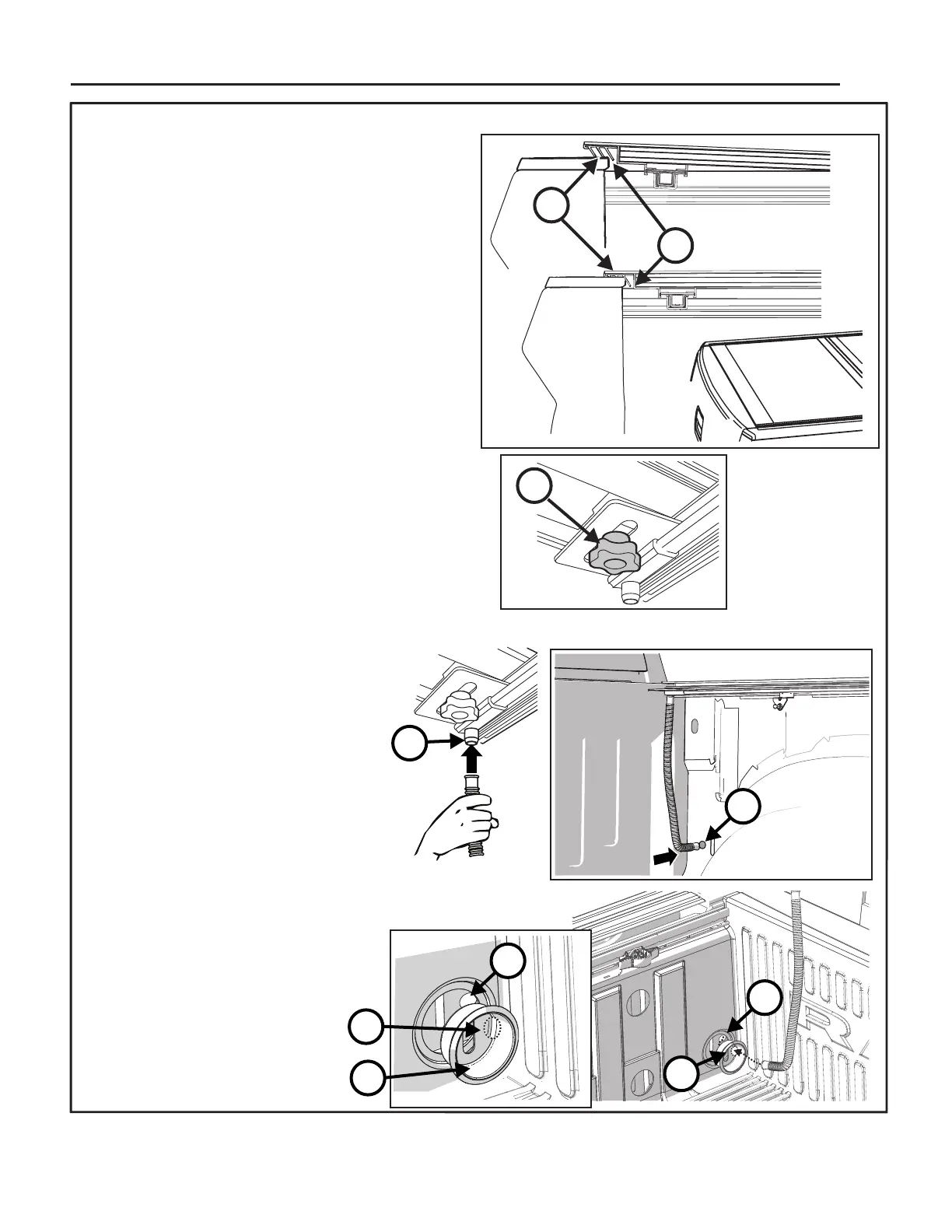

INSTALACIÓN DEL COBERTOR: I
El marco de aluminio del cobertor encajará justo en la
compuerta posterior cuando el ajuste hacia adelante y
hacia atrás del cobertor es correcto. Habrá
aproximadamente una holgura de ¼ "o 6,4 mm (14).
Con la alineación adecuada, las dos primeras aletas (15)
del sello de la compuerta posterior encajarán en la
compuerta.
El extremo posterior del cobertor y el sello para la
compuerta posterior se apoyarán en la parte superior
de la compuerta.
Si se necesitara ajustar hacia delante y hacia atrás, afloje
las perillas (12) del paso 6.4, y mueva el cobertor hacia
delante o hacia atrás Asegúrese de mantener también
el
alineamiento entre los lados. Luego, con cuidado, doble el
cobertor y vuelva a apretar las perillas.
Una vez que el cobertor esté posicionado, se deben
apretar a mano las perillas hasta que la arandela de
seguridad se aplane.
INSTALACIÓN DE LA MANGUERA DE DRENAJE
.
Instalación para tolvas estándar y RamBox
Inserte un extremo de la manguera de drenaje
en la
boquilla de drenaje del riel del cobertor (1).
Pase el otro extremo
de la manguera de drenaje
a través
del orificio de acceso inferior (2)
en el forro de la tolva.
K6862677
1
2
Instale las mangueras de drenaje en
ambos lados.
7.3
2
3
4
3
2
Para instalaciones estándar y de Ram Box CON cobertura de base,
Retire la cubierta del anclaje (4),
se debe hacer un agujero (3) en la
esquina para permitir que pase
la manguera de drenaje a través del orificio
de acceso (2) de la cobertura de base.
Haga esto en ambos lados.
NOTA: Una solución de agua
jabonosa ayudará a reinsertar
las cubiertas de los anclajes.
