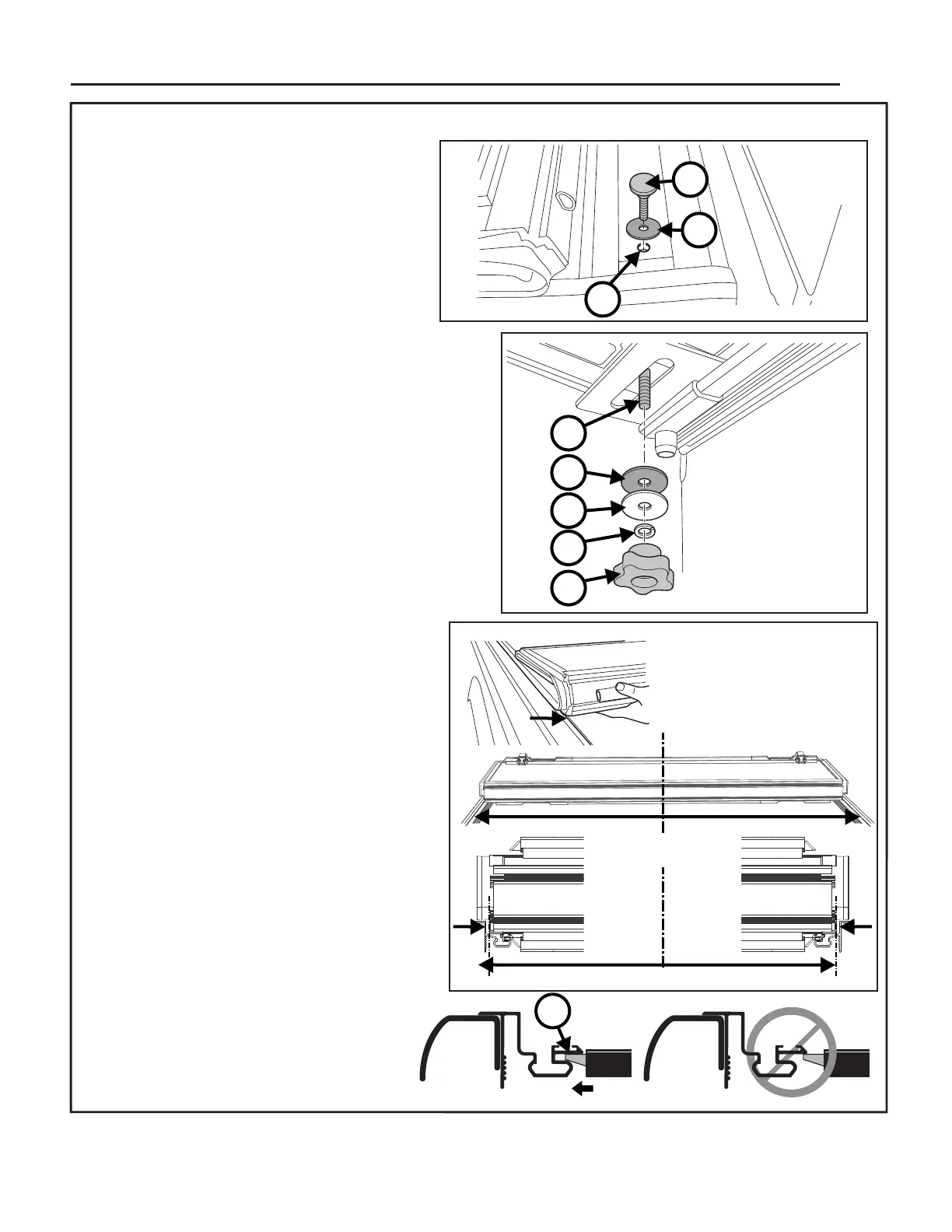

INSTALLATION DU COUVRE-BENNE - Installations
standard et RamBox.
Insérer le boulon à tête plate (6) dans une grande
rondelle en caoutchouc (7) et dans le
trou du panneau de cabine (8) et dans
le support à fente du rail.
Depuis le dessous du couvre-benne, attacher ce
qui suit au boulon (6) inséré
à l'étape 6.3 - grande rondelle en caoutchouc (9),
grande rondelle métallique (10), rondelle de blocage (11),
bouton (12). Serrer à la main.
Répéter les étapes 6.3 et 6.4 de chaque côté.
Déplier le couvre-benne en direction du hayon.
Assurez-vous que le couvre-benne s'aligne
correctement entre les rails.
Si ce n'est pas d'équerre, desserrer les boutons,
élément (12) à l'étape 6.4 et ajuster le couvre-benne,
de gauche à droite. Ensuite, replier soigneusement
le couvre-benne
et resserrer les boutons.
REMARQUE: Une fois le couvre-benne correctement
ajusté et en place sur la
benne, le loquet sera en
contact avec le rail, comme indiqué (13).
