3. Choisissez l’une des options suivantes :
Si… Alors…
Si vous
effectuez
l’installation de
deux panneaux
solaires ou de
deux batteries,
installez la batterie du panneau solaire d’extension :
a. récupérez chaque élément de la trousse.
b. Orientez la batterie du panneau solaire d’extension de manière à ce que
les ports et les trous de montage soient orientés du même côté que la
batterie du panneau solaire existante.
c. Insérez la batterie dans le cadre du panneau solaire.

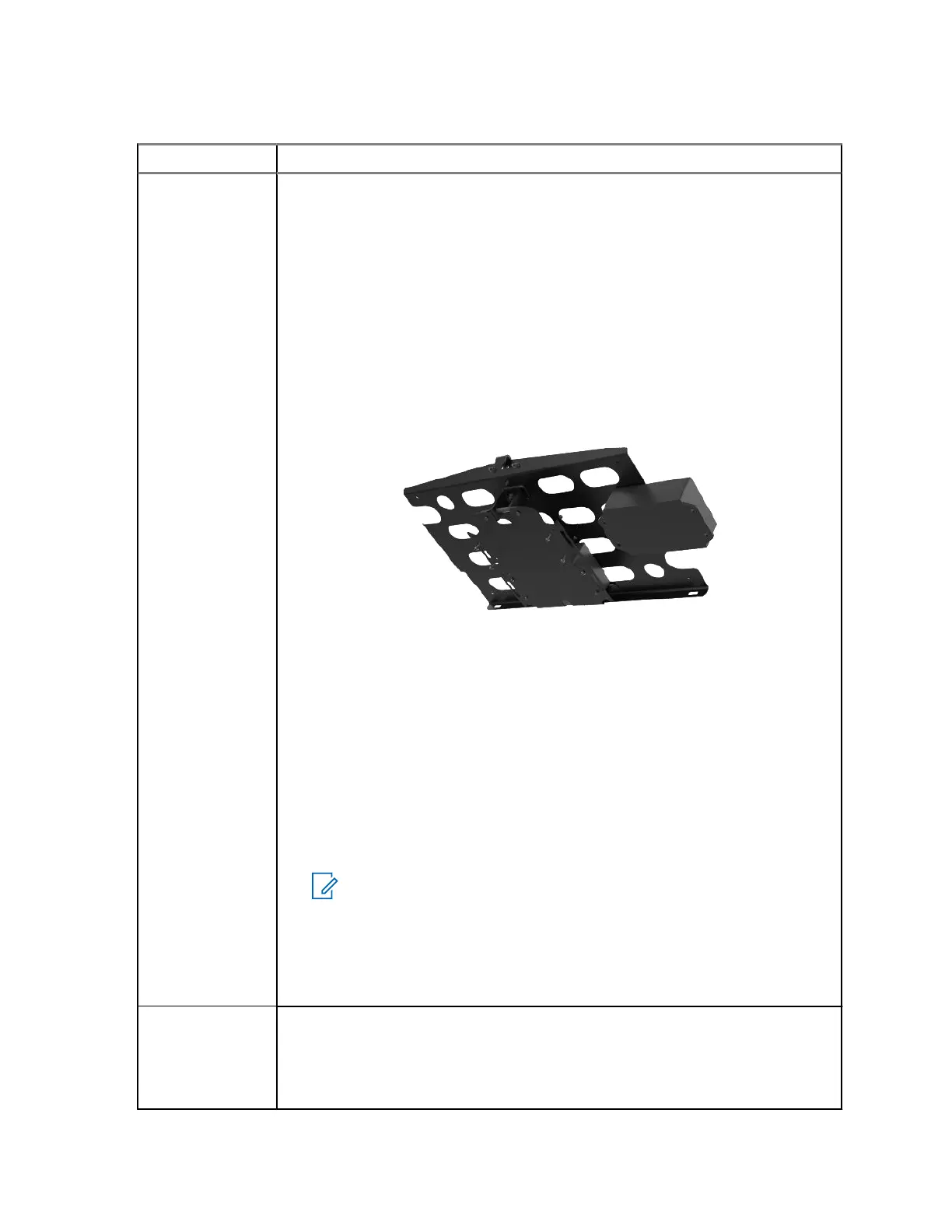

Figure 13 : Insertion de la batterie d’extension
d. Insérez le matériel de montage de la batterie de manière à ce que les
filetages de vis soient orientés vers le panneau, et fixez la batterie à l’aide
des écrous de verrouillage.
e. Dévissez les caches des ports d’attache des deux batteries.
f. Connectez le câble d’attache de la batterie aux deux ports d’attache de la
batterie en tournant les connecteurs de câble jusqu’à ce qu’ils s’insèrent
dans les ports.
REMARQUE :
Les connecteurs du câble d’attache de la batterie et les ports
d’attache de la batterie sont clavetés de sorte qu’ils ne peuvent se
connecter que lorsqu’ils sont tournés dans la bonne position.
g. Serrez le manchon de verrouillage sur les deux connecteurs.
h. Passez à l’étape Étape 4.
Si vous installez
un seul
panneau solaire
ou une seule
batterie,
passez à l’étape Étape 4.
MN010089A01-AD
Chapitre 3: Installation du matériel
54
