6816985H01-F February 14, 2012

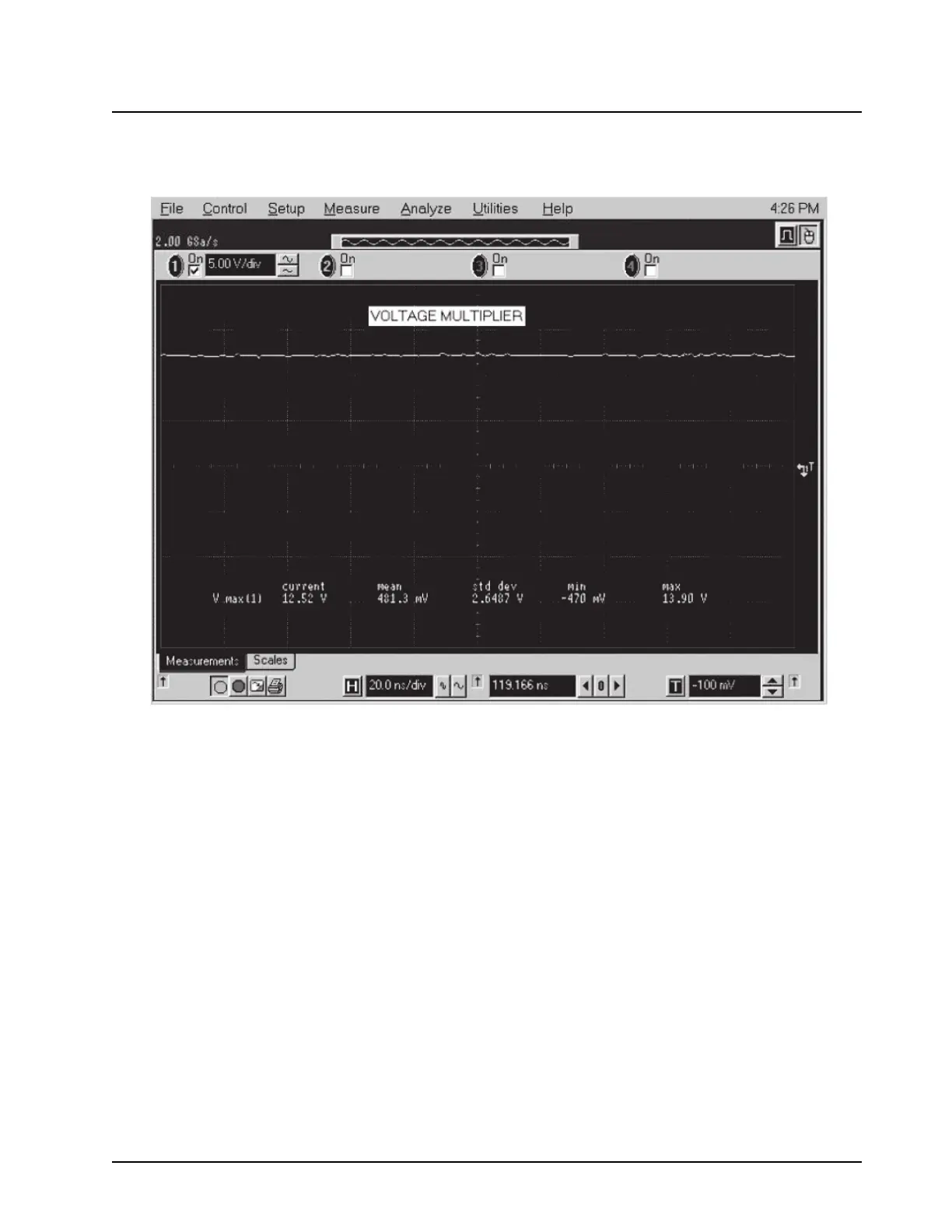

Troubleshooting Waveforms: PP8 Higher Level Voltage Multiplier 7.5-13
7.5.12PP8 Higher Level Voltage Multiplier
Probe point: C207 (located under shield).
