Banco de pruebas MS002 COM
100
Como ejemplo, considere conectar el alternador Toyota 2706020230 (Fig. 11).

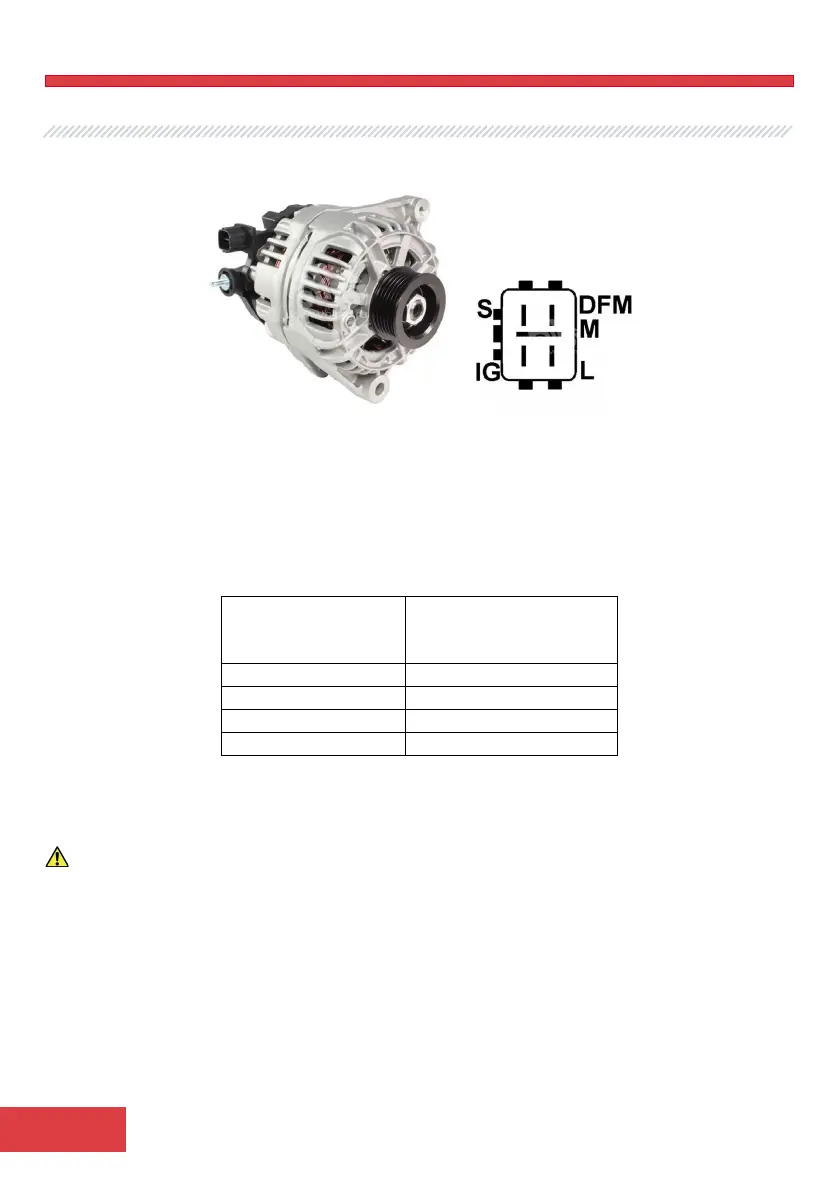

Figura 11. Alternador Toyota 2706020230 y designación de terminales en el conector
A base de los terminales en el conector en la Fig. 11 primero determinamos el tipo de alternador
usando el Anexo 1. En este caso, el terminal L define el tipo de alternador como L/D+ (tubos
termoiónicos). A continuación, de acuerdo con el Anexo 1, determine a qué terminales del banco
de pruebas debe conectarse el alternador; el esquema de conexión se indica en la Tabla 2.
Tabla 2 - conexión del alternador Toyota 2706020230
conector del
salida del banco de
2. Instale la unidad en el área de trabajo. La polea debe estar paralela a la correa utilizada.
3. Para fijar la unidad en el área de trabajo:
¡ADVERTENCIA! Para activar los botones de apriete de la cadena y la correa, es necesario
entrar en el modo de prueba del alternador después de encender el banco de pruebas y, a
continuación, salir del mismo.
3.1. Suelte la cadena a la longitud deseada presionando el botón «Chain release».
3.2. Encaje la cadena sobre el labio de la plataforma elevadora de trabajo y pulse el botón
«Tighten chain». El apriete se desconectará automáticamente.
4. Coloque la correa en la polea del alternador.
4.1. Ajuste la correa a la longitud deseada pulsando el botón «Belt release». Coloque la correa
en la polea del alternador y presione el botón «Tighten belt».
