OSTRZEŻENIE! Aby diagnozować regulatory napięcia 24V, wystarczy podłączyć jeden
alternator do klem „Bateria 1”.
6. DIAGNOSTYKA
6.1. Montaż i podłączenie alternatora
1. Wyszukaj w Internecie informacje o oznaczeniu terminali w złączu alternatora według
oryginalnego numeru alternatora, który najczęściej znajduje się na obudowie lub tylnej pokrywie.
Na rys. 10 jako przykład podano schemat podłączenia alternatory Mitsubishi MD375853.

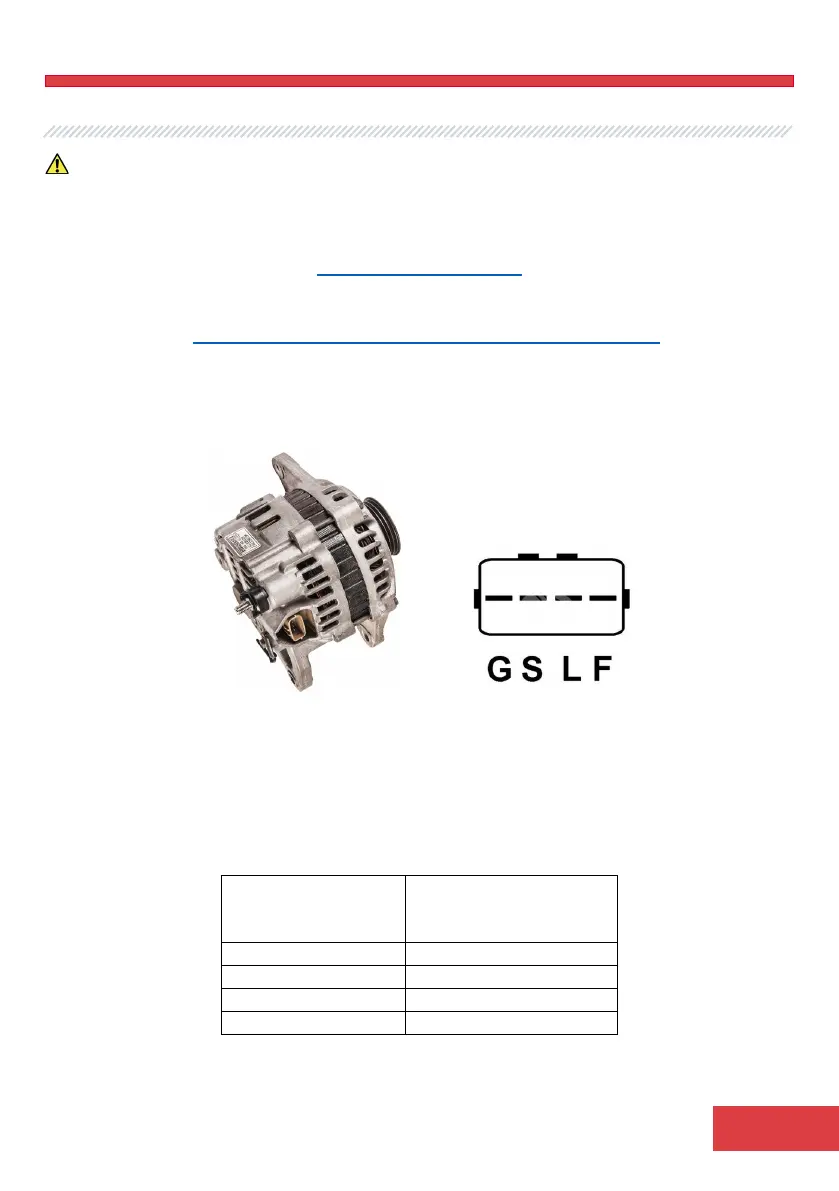

Rysunek 10. Alternator Mitsubishi MD375853 i oznaczenie terminali w złączu
Wg terminalów w złączu na rys. 10 najpierw określ typ alternatora za pomocą załącznika 1. W tym
przypadku terminal G określa typ alternatora jako „C”. Następnie, zgodnie z załącznikiem 1, należy
określić, do których wyprowadzeń stanowiska należy podłączyć alternator, schemat podłączenia
podano w tabeli 1.
Tabela 1 – Podłączenie alternatora Mitsubishi MD375853 do stanowiska
Terminal w złączu
alternatora
Diagnostyczne
wyprowadzenie
stanowiska
G
GC
S
B+
L
D+
F
FR
