Stanowisko MS002 COM
72
Jako przykład rozważmy podłączenie alternatora Toyota 2706020230 (rys. 11).

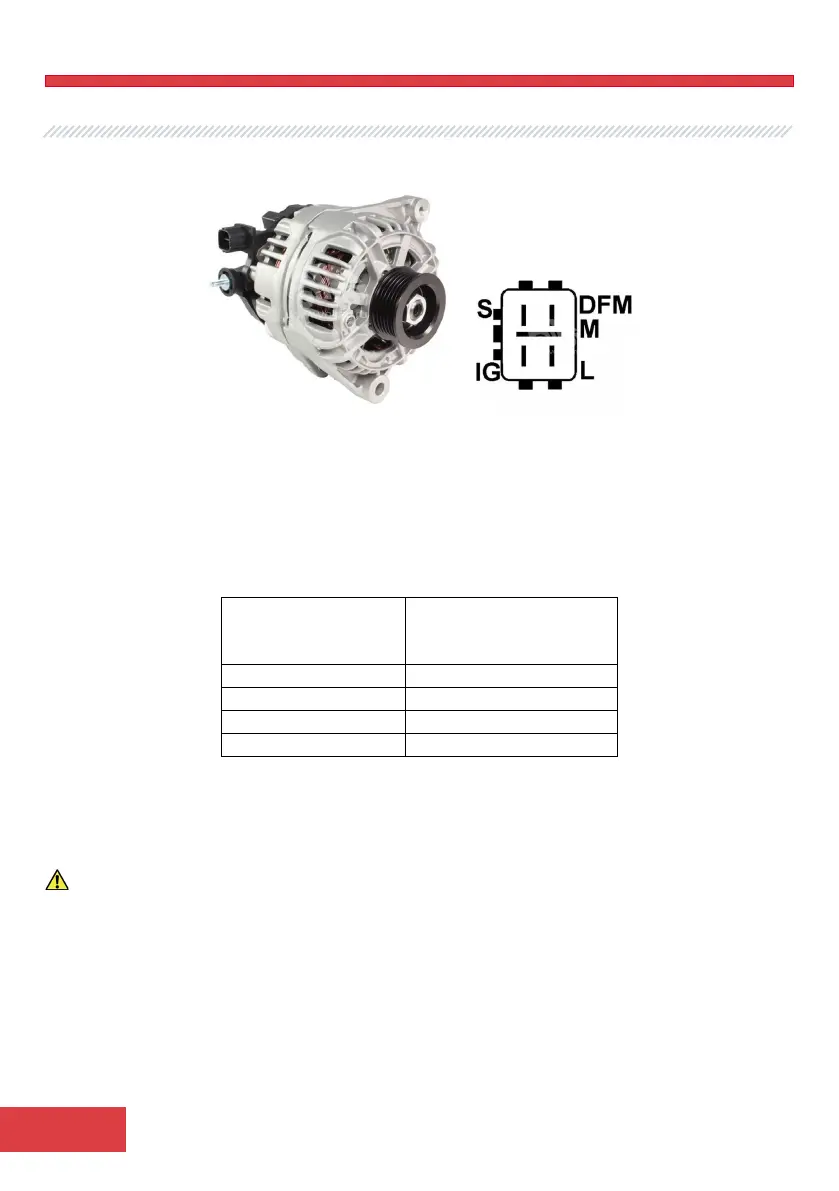

Rysunek 11. Alternator Toyota 2706020230 i oznaczenie terminali w złączu
Wg terminalów w złączu na rys. 11 najpierw określ typ alternatora za pomocą załącznika 1. W tym
przypadku terminal L określa typ alternatora jako L/D + (lampowy). Następnie, zgodnie z
załącznikiem 1, należy określić, do których wyprowadzeń stanowiska należy podłączyć alternator,
schemat podłączenia podano w tabeli 1.
Tabela 2 – Podłączenie alternatora Toyota 2706020230
Terminal w złączu
alternatora
wyprowadzenie
2. Zainstaluj urządzenie na platformie roboczej. Koło pasowe powinno być równoległe do
używanego pasa.
3. Zamocuj urządzenie na platformie roboczej, w tym celu:
OSTRZEŻENIE! Aby aktywować przyciski napinania łańcucha i paska, konieczne jest wejście w
tryb testu alternatora po włączeniu podstawy, a następnie wyjście z niego.
3.1. Zwolnij łańcuch na wymaganą długość, naciskając przycisk „Chain release”.
3.2. Zatrzaśnij łańcuch za występ platformy roboczej i naciśnij przycisk „Tighten chain”.
Napinanie wyłączy się automatycznie.
4. Ustaw pas na kole pasowym alternatora.
4.1. Podaj łańcuch na wymaganą długość, naciskając przycisk „Belt release”. Załóż pas na koło
pasowe alternatora i naciśnij przycisk „Tighten belt”.
