ПОПЕРЕДЖЕННЯ! Для діагностики реле-регуляторів напруги 24В достатньо батареї в
акумуляторному відсіку стенда.
6. ДІАГНОСТИКА
6.1. Встановлення та підключення генератора
1. За оригінальним номером генератора, який найчастіше розташований на корпусі або
задній кришці, необхідно провести пошук інформації про позначення терміналів у роз'ємі
генератора в інтернеті.
На рис. 10, як приклад, наведено схему підключення генератора Mitsubishi MD375853.

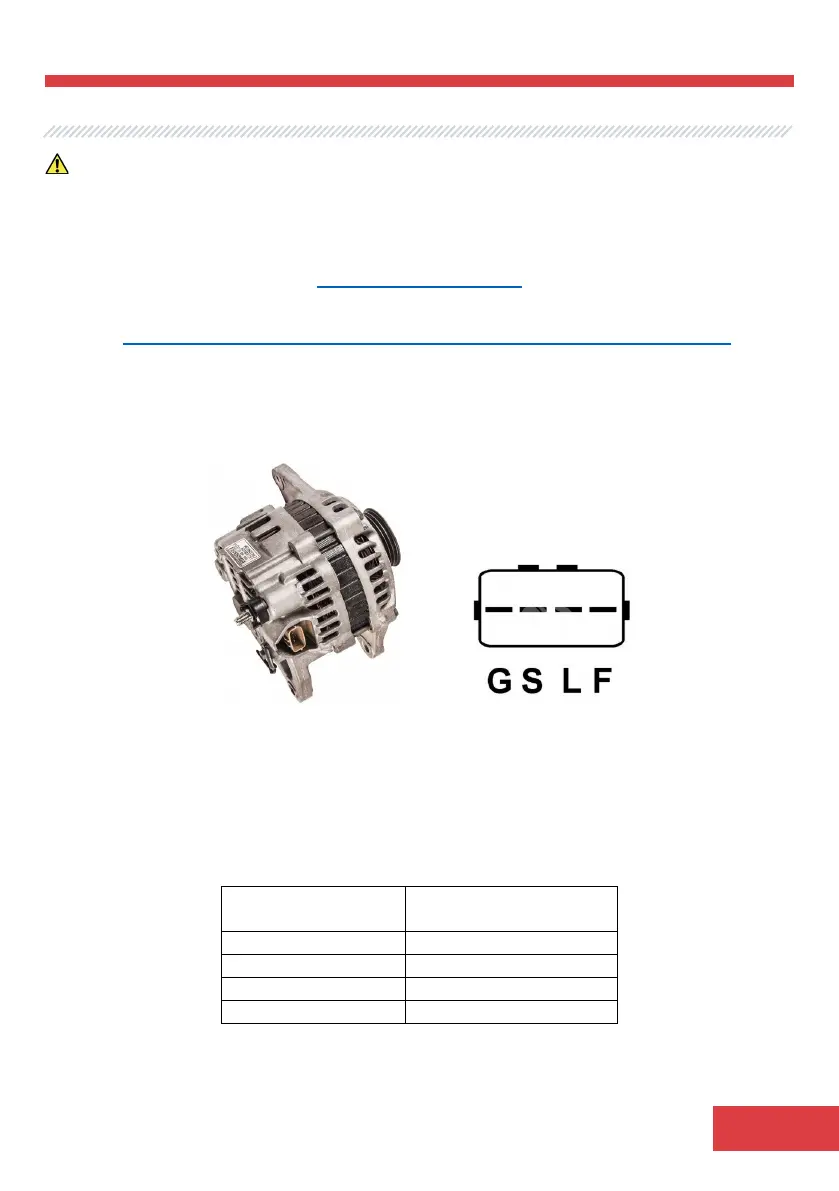

Рисунок 10. Генератор Mitsubishi MD375853 і позначення терміналів у роз'ємі
За терміналами в роз'ємі на рис. 10 спочатку визначаємо тип генератора, використовуючи
додаток 1. У цьому випадку термінал G визначає тип генератора як "C". Далі за додатком 1
визначаємо, до яких роз'ємів стенда потрібно під'єднати генератор, схему під'єднання
наведено в таблиці 1.
Таблиця 1 - Підключення генератора Mitsubishi MD375853 до стенда
Термінал у роз'ємі
генератора
Роз'єм стенду
G
GC
S
B+
L
D+
F
FR
