Як приклад розглянемо підключення генератора Toyota 2706020230 (рис. 11).

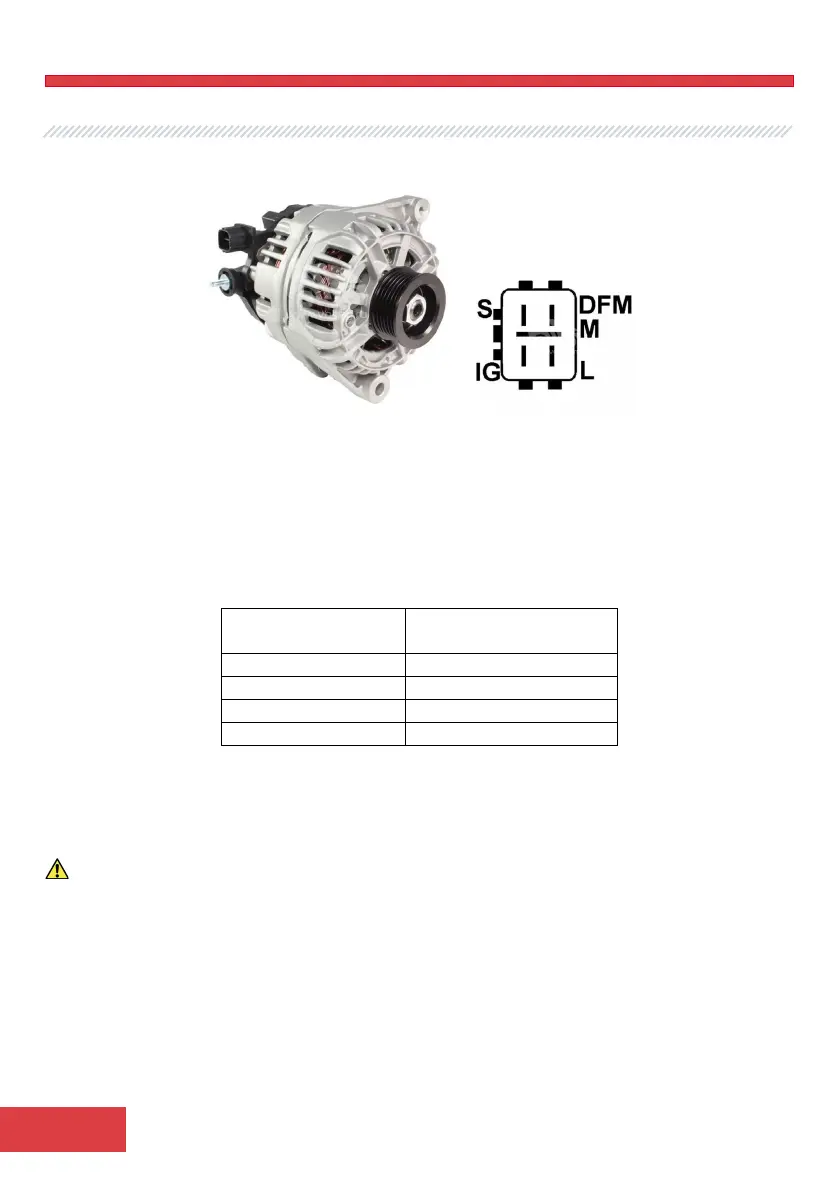

Рисунок 11. Генератор Toyota 2706020230 і позначення терміналів у роз'ємі
За терміналами в роз'ємі на рис. 11 спочатку визначаємо тип генератора, використовуючи
додаток 1. У цьому випадку термінал L визначає тип генератора як L/D+ (ламповий). Далі за
додатком 1 визначаємо, до яких роз'ємів стенда потрібно під'єднати генератор, схему
під'єднання наведено в таблиці 2.
Таблиця 2 - Підключення генератора Toyota 2706020230
Термінал у роз'ємі
генератора
Роз'єм стенду
2. Встановіть агрегат на робочий майданчик. Шків повинен знаходитися паралельно
використовуваному ременю.
3. Зафіксуйте агрегат на робочому майданчику, для цього:
ПОПЕРЕДЖЕННЯ! Для активації кнопок затягування ланцюга і ременя необхідно після
ввімкнення стенда увійти в режим перевірки генератора, а потім вийти з нього.
3.1. Відпустіть ланцюг на необхідну довжину, натиснувши кнопку "Chain release".
3.2. Зачепіть ланцюг за виступ робочої площадки і натисніть кнопку "Tighten chain".
Затягування відключиться автоматично.
4. Встановіть ремінь на шків генератора.
4.1. Подайте ремінь на необхідну довжину, натиснувши кнопку "Belt release". Одягніть
ремінь на шків генератора і натисніть кнопку "Tighten belt".
