Español
Manual de usuario
99
¡ADVERTENCIA! Es suficiente la batería en el compartimiento de la batería del banco de
pruebas para diagnosticar los relés reguladores de voltaje de 24V.
6. DIAGNÓSTICO
6.1. Instalación y conexión del alternador
1. Se debe buscar información sobre la designación de los terminales del conector del alternador
en Internet, de acuerdo con el número original del alternador, que la mayoría de las veces se
encuentra en la carcasa o en la tapa trasera.
La figura 10 muestra, a modo de ejemplo, el esquema eléctrico del alternador Mitsubishi
MD375853.

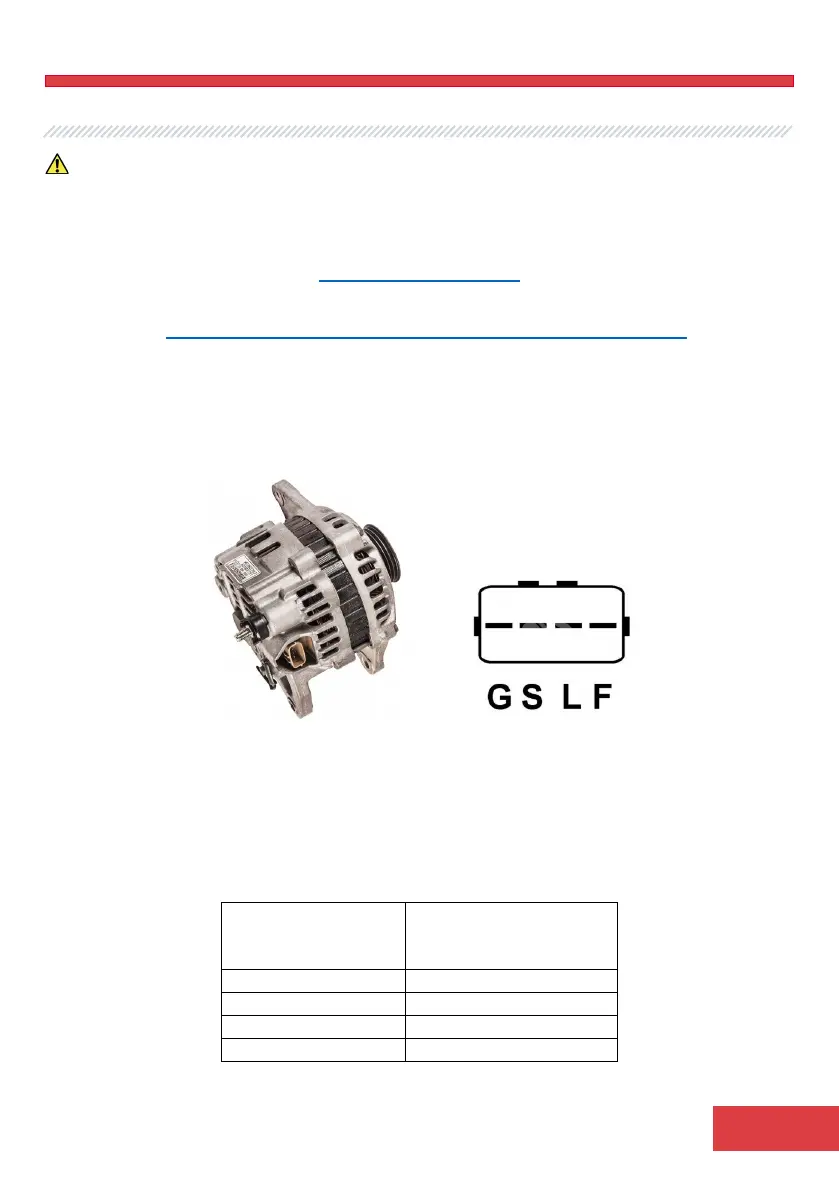

Figura 10. Alternador Mitsubishi MD375853 y designación de terminales en el conector
A base de los terminales en el conector en la fig. 10 primero determinamos el tipo de alternador
usando el Anexo 1. En este caso, el terminal G define el tipo de alternador como «C». A
continuación, de acuerdo con el Anexo 1, determine a qué terminales del banco de pruebas debe
conectarse el alternador; el esquema de conexión se indica en la Tabla 1.
Tabla 1: Conexión del alternador Mitsubishi MD375853 a el banco de pruebas
conector del
salida del banco de
