Стенд MS002 COM
120

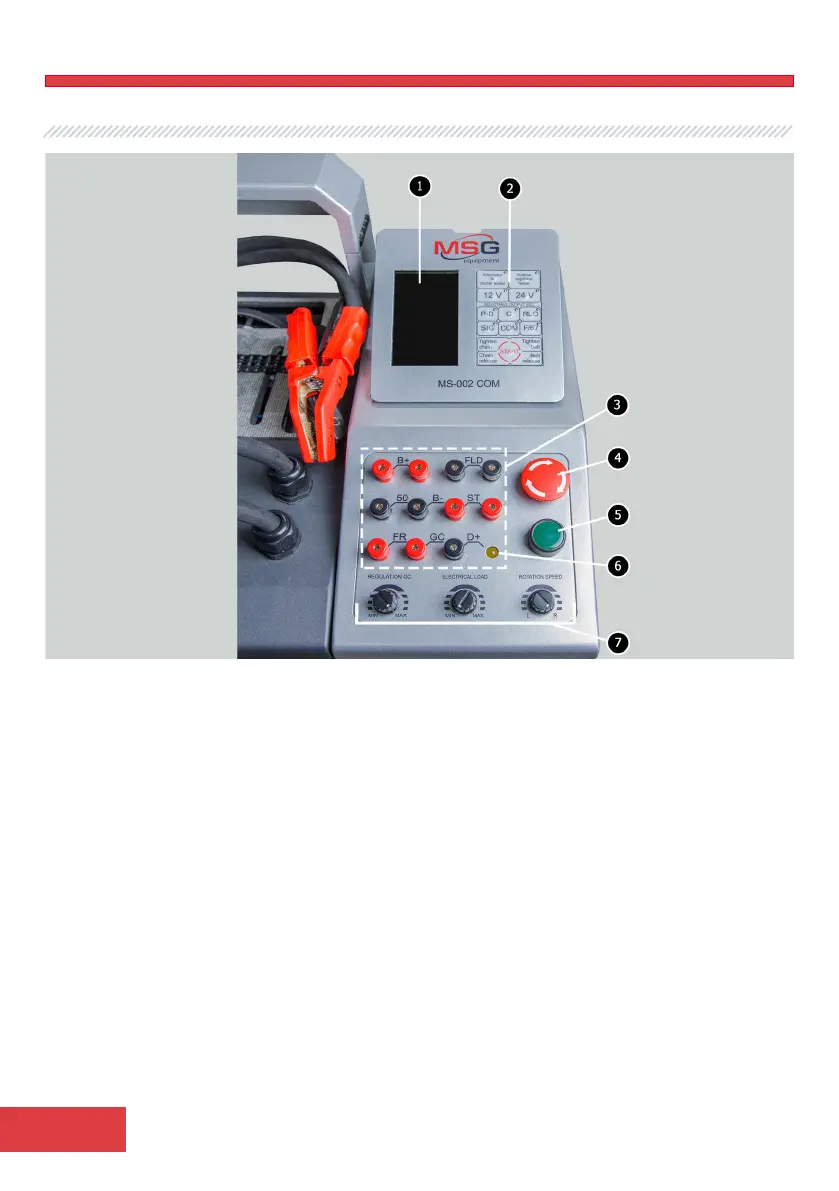

Рисунок 3. Пульт управления стендом
3 – Разъёмы для подключения к терминалам реле-регулятора / генератора:
«В+» – подключается к терминалам: клемма 30, «B+», «IG», «S», «AS», «BVS», «A», «15»;
«FLD» – выводы предназначены для подключения щеток реле-регулятора в режиме
проверки реле-регулятора или соответствующих им терминалов: «DF», «F», «FLD».
«В-» – минус (масса, клемма 31);
«D+» – вход контрольной лампы реле-регулятора. Предназначен для подключения
терминалов реле-регулятора: «D+», «L», «IL», «61».
«ST» – выход для подключения к статорным выводам (терминалам) реле-регулятора: «P»,
«S», «STA», «Stator».
«GC» – вывод подключается к терминалу управления реле-регулятора: «COM», «SIG», и
т.д.
«FR» – контроль нагрузки на генератор, подключается к: «FR», «DFM», «M».
«50» – вывод подключается к клемме 50 стартера.
