Стенд MS002 COM
128
Таблица 1 – Подключение генератора Mitsubishi MD375853 к стенду
Терминал в
разъёме
генератора
Разъём стенда
G
GC
S
B+
L
D+
F
FR
В качестве примера рассмотрим подключение генератора Toyota 2706020230 (рис. 13).

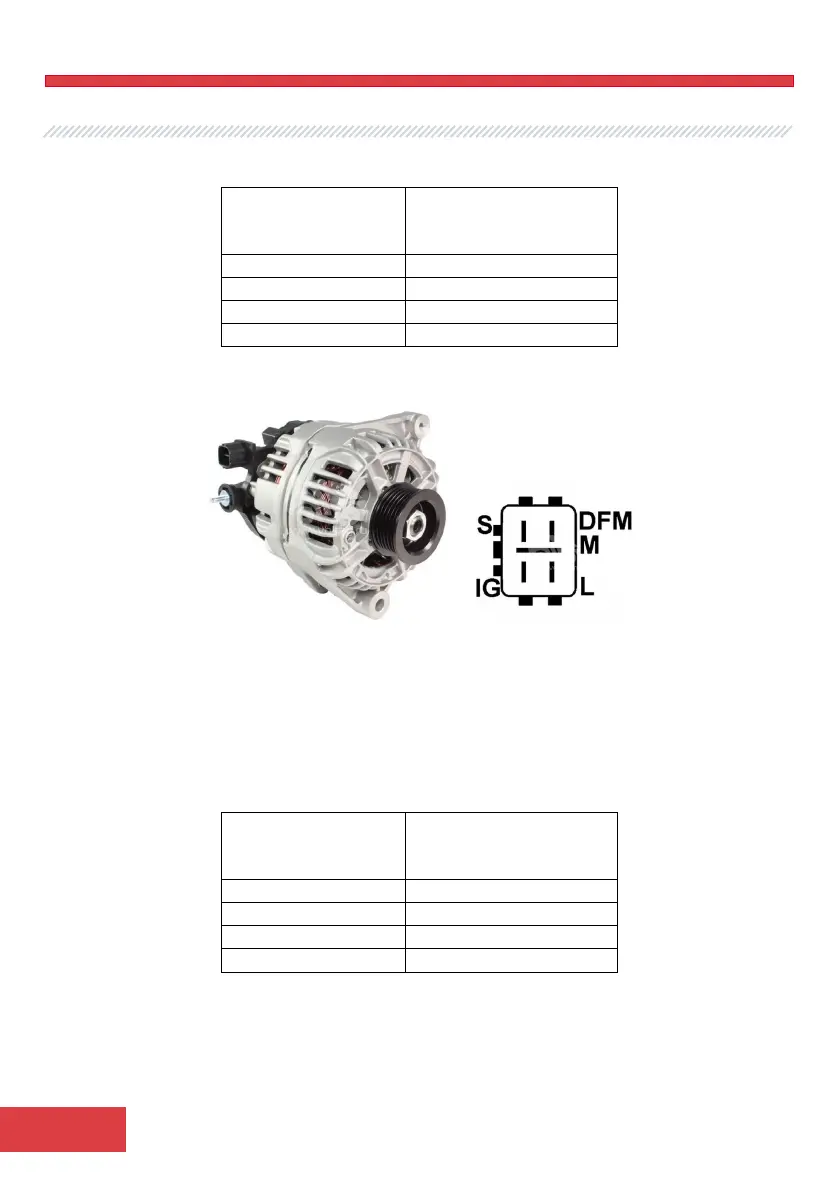

Рисунок 13. Генератор Toyota 2706020230 и обозначение терминалов в разъёме
По терминалам в разъёме на рис. 13 сначала определяем тип генератора, используя
приложение 1. В данном случае терминал L определяет тип генератора как L/D+ (ламповый).
Далее по приложению 1 определяем к каким выводам стенда нужно подключить генератор,
схема подключения приведена в таблице 2.
Таблица 2 – Подключение генератора Toyota 2706020230
Терминал в
разъёме
генератора
Разъём стенда
S
B+
IG
B+
L
D+
DFM (M)
FR
2. Установите агрегат на рабочую площадку. Шкив должен находиться параллельно
используемому ремню.
