Стенд MS002 COM
36
"START" – увімкнення/вимкнення клеми 50 для запуску стартера.

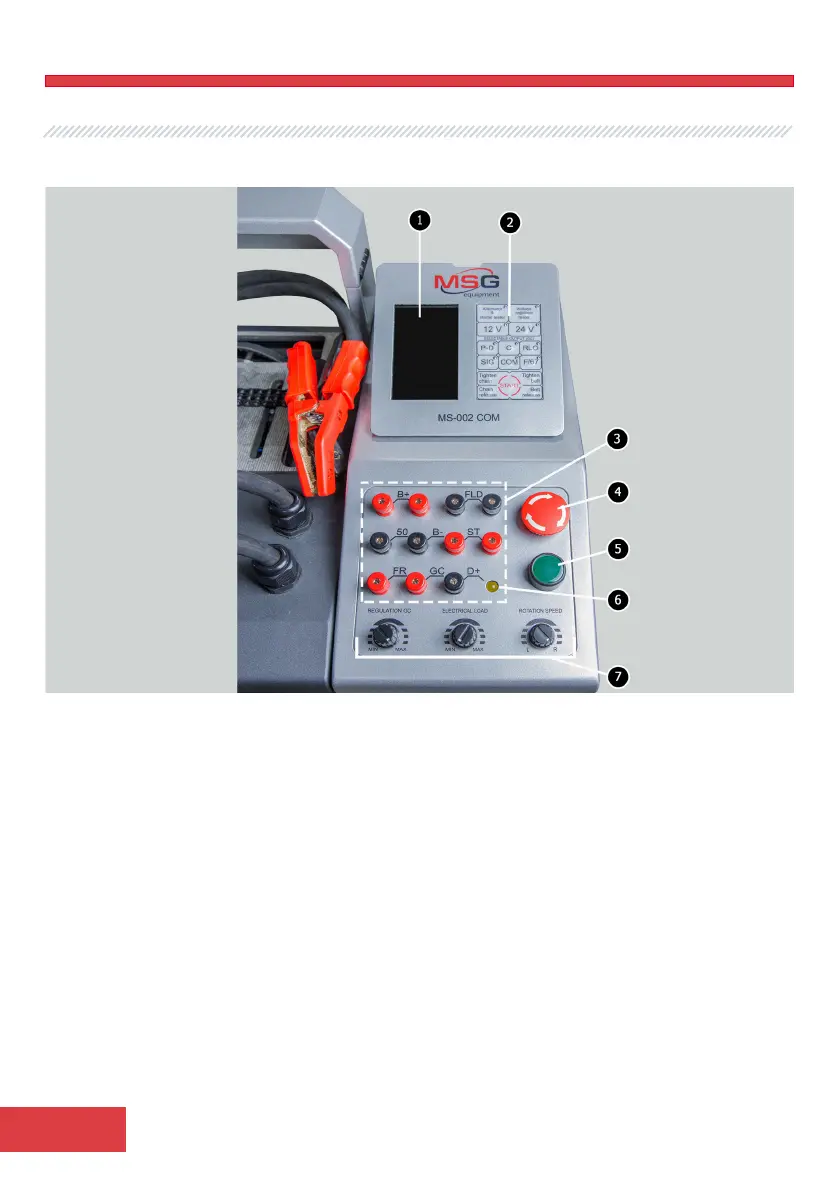

Рисунок 3. Пульт керування стендом
3 - Діагностичні контакти для підключення до терміналів реле-регулятора:
"В+" – підключається до терміналів: клема 30, "B+", "IG", "S", "AS", "BVS", "A", "15";
"FLD" – роз'єми призначені для підключення щіток реле-регулятора в режимі перевірки
реле-регулятора або відповідних їм терміналів: "DF", "F", "FLD".
"В-" – мінус (маса, клема 31);
"D+" – вхід контрольної лампи реле-регулятора. Призначений для підключення
терміналів реле-регулятора: "D+", "L", "IL", "61".
"ST" – роз'єм для підключення до статорних виводів (терміналів) реле-регулятора: "P",
"S", "STA", "Stator".
"GC" – роз'єм під'єднується до терміналу керування реле-регулятора: "COM", "SIG", тощо.
"FR" – контроль навантаження на генератор, підключається до: "FR", "DFM", "M".
"50" – роз'єм підключається до клеми 50 стартера.
4 - Кнопка "EMERGENCY STOP" - аварійне вимкнення електроживлення стенду.
