Стенд MS002 COM

генератор/стартер реле-регулятор

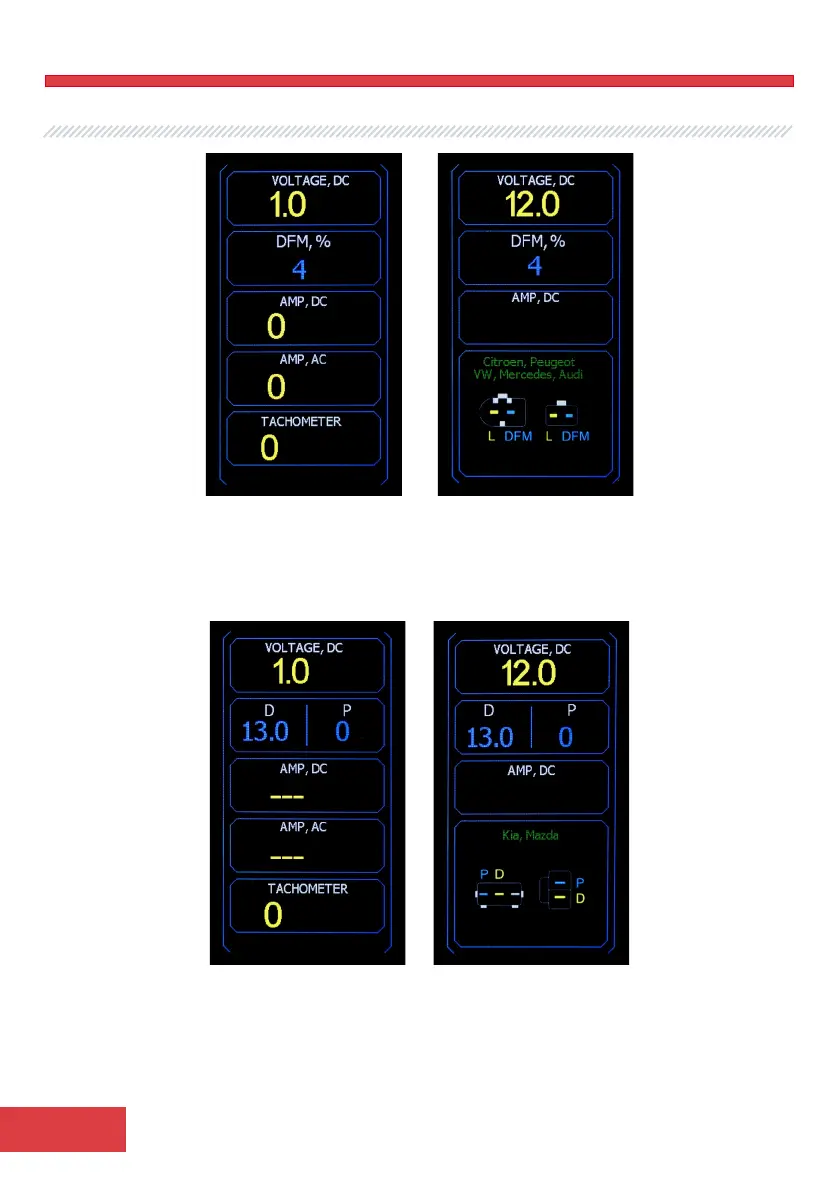

Рисунок 4. Екран стенда під час діагностики генератора/реле-регулятора

типу Lamp або стартера

генератор реле-регулятор

Рисунок 5. Екран стенда під час діагностики

генератора/ реле-регулятора типу P-D
