installation d'évacuation
FR
MIN/MAX
57" / 20'
NO RESTRICTION PLATE REQUIRED
8 FT (CLOSED)
10 FT (CLOSED)
10 FT POWER VENT (CLOSED)
20 FT(CLOSED)
30 FT (CLOSED)
40 FT (CLOSED)
CLOSED
20°
45°
70°
40 FT (20°)
30 FT (20°)
20 FT (20°)
8 FT (20°)
AX42-1 NG/P AX36-1 NG/P
Note: Adjust paddle based
on more "V" or "H"
NG / P
* TESTING DONE WITH AIR SHUTTER FULLY OPEN.
PADDLE RESTRICTIONS MAY REQUIRE FURTHER AIR SHUTTER ADJUSTMENTS
** FOR SEVERELY RESTRICTED VENT CONFIGURATIONS, THE PRE-INSTALLED
REDUCER MAY BE REMOVED.
80 FT (POWER VENT RESTRICTOR, 45°)
80 FT (POWER VENT RESTRICTOR, 20°)
10 FT (20°)
10 FT POWER VENT (CLOSED)
• Mettez hors tensions de gaz et de l’alimentation électrique avant d’intervenir sur l’appareil.
• Appareil peut être chaud, pas de service jusqu’à ce que l’appareil est refroidi.
• Pour une utilisation sûre et correcte de l’appareil, suivez les instructions d’évacuation exactement.
• Pour éviter le risque d’asphyxie pas le sac d’emballage de bébés et les enfacts. Ne pas utilisez dans les
berceaux, lit, chariots ou play pens. Ce sac d’est pas un jouet. Doeud avant de jeter.
!
AVERTISSEMENT
Installations verticales peuvent afficher une flamme très active. Si cet aspect n’est pas souhaitable, la sortie
d’échappement peut être restreinte avec un kit de bride de Wolf Steel approuvé.

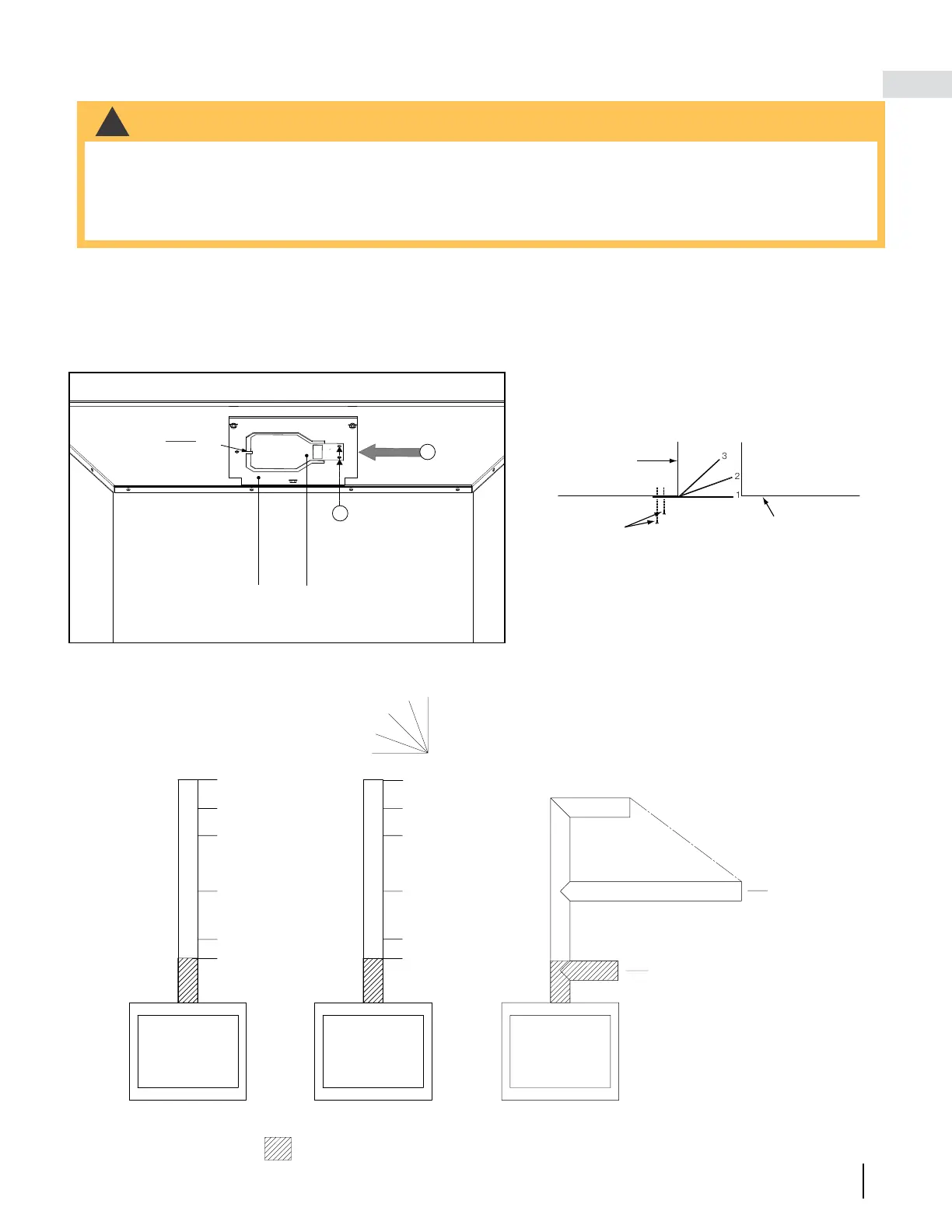

A. Le réducteur de sortie d’échappement est installé en usine pour toutes les configurations d’évent.
B. Selon la quantité de restriction souhaitée, la plaque de bride peut être laissée à plat pour la plupart
restriction ou tordues à différents degrés de restriction (voir Figure 3 for guide de restriction).
1
2
Exhaust outlet reducer Restrictor Plate
The restrictor
plate MUST
rest on this tab.
1
2
3
1. Restriction optimale
2. Restriction modérer
3. Restriction minimal
Le col d’évacuation
Restriction
Vis muni
L’haut de la chambre de
combustion
Vue au sommet
Restriction
L’haut de la chambre de
combustion
Vis métallique de #8x½ à
tête hexagonale
Fig. 1
La plaque de
restriction DOIT
reposer sur la patte
Plaque de restrictionPlaque de réducteur de
sortie d’échappement
4.7 renstreignant des évents
Fig. 2
Fig. 3
