Napoleon BL36NTE - Schéma de Câblage (Électronique)

100
W415-1442 / B / 06.06.16
FR

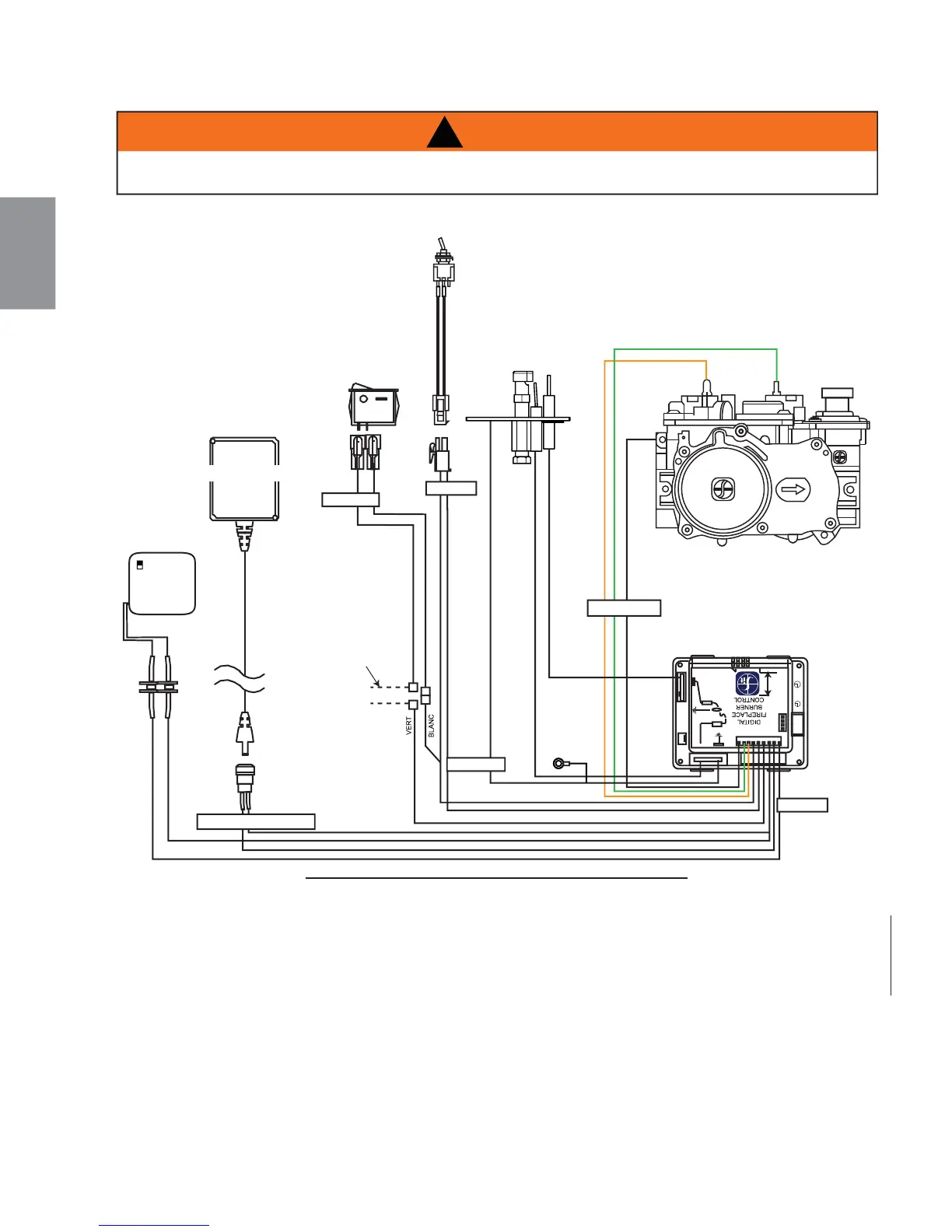

6.7 SCHÉMA DE CÂBLAGE (ÉLECTRONIQUE)
69.7
Cette appareil est fourni avec une sauvegarde de pile. Si la sauvegarde est utilisé, installez 4 piles “AA”
(non-fourni) dans la boîtier de piles et connectez au harnais de fi l.
!
AVERTISSEMENT
NE RACCORDEZ PAS L’INTERRUPTEUR MURAL OU LA SOUPAPE DE GAZ À L’ALIMENTATION
ÉLECTRIQUE (110 VOLTS)
BOÎTIER DE
PILES
(FOURNI AUX SAC
DU MANUEL)
TERRE
DFC
SOUPAPE
ON / OFF
IPI / CPI
ALIMENTATION CC
OFF ON
ORANGE
VERT
CARTE DE
CIRCUITS
IMPRIMÉS IPI
SOUPAPE
ÉLECTRONIQUE
ANNEAU
DE MISE À
LA TERRE
INTERRUPTER
(ACS/IPI)
Débranchez ces
connecteurs de
l’interrupteur marche/arrêt
pour les connecter au
thermostat optionnel
TRANSFORMATEUR
TÉLÉCOMMANDE
ON / OFF
(OPTIONNEL)
NOTE: Votre sauvegarde de pile a été fourni pour appareil, mais non connecté. En cas d’une panne
de courrant, installez quatre piles “AA” dans le sauvegarde de pile et attachez à harnais de fi ls,
comme illustrée.
